Руководство по эксплуатации GМ441 00 000-03 РЭ
3
Внимание! При появлении запаха газа необходимо перекрыть общий кран подачи газа,
закрыть все краны плиты, открыть окна и до устранения утечек не производить ни-
каких действий, связанных с огнем: не зажигать спички, не курить, не включать (вы-
ключать) электроприборы и освещение. Для устранения утечек газа немедленно вы-
зывайте аварийную газовую службу.
■ Периодически (не реже одного раза в полгода) проверяйте состояние гибкого шланга подвода
газа. При обнаружении каких-либо дефектов (трещины, следы оплавлений, затвердение мате-
риала) немедленно обращайтесь в ремонтную службу. Гибкий шланг подвода газа заменяется
только персоналом специализированных организаций, имеющих право установки и обслужива-
ния газовых плит.
Особую осторожность проявляйте при приготовлении блюд с большим количеством
жира или масла, они легко воспламеняются.
Знайте! Нельзя тушить воспламенившееся масло или жир водой, посуду с огнем нужно
плотно накрыть крышкой.
3. УСТАНОВКА
■ Плита должна быть подключена только персоналом специализированных организаций, имею-
щих право установки и обслуживания газовых плит.
■ Плита должна эксплуатироваться в сухом месте с относительной влажностью не более 80%.
■ Плита должна быть установлена в соответствии с требованиями настоящего руковод-
ства по эксплуатации.
■ Плиту не следует присоединять к дымоходу.
■ По степени защиты от пожара плита относится к приборам типа «X», предназначенным для
установки на полу. Мебель, стоящая рядом, должна быть ниже
рабочей поверхности стола. Плита должна отстоять от поверхно-
сти стены сзади не менее чем на 70 мм, с левой и правой сторон
- не менее 20 мм. Расстояние от поверхности решётки плиты до
элементов кухонного оборудования, расположенных над плитой,
должно быть не менее 1 м.
■ Мебель, верх которой выше рабочей поверхности стола плиты,
а также кухонные полотенца, шторы и т.п. должны находиться на
безопасном расстоянии, исключающем их воспламенение.
■ Плиту запрещается перемещать за ручку дверцы духовки. Рекомендуется при перемещении
плиты поддерживать ее за верхнюю часть духовки, при приоткрытой дверце духовки.

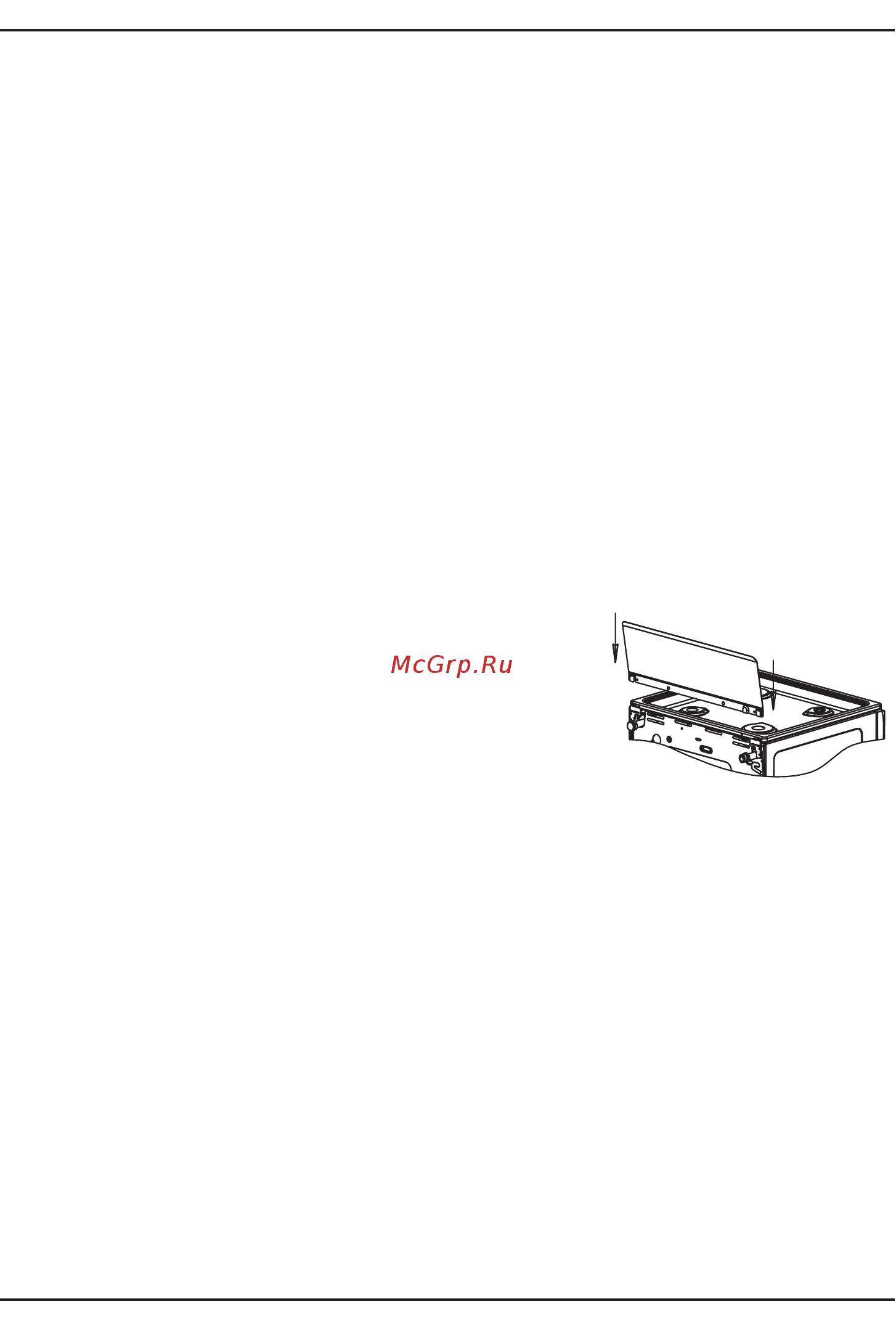

■ Плита, комплектуются щитком, который закрепляется перед установкой плиты (рис.1).
■ Установка щитка (Щиток находится внутри плиты под нижней горелкой. Выемку щитка произво-
дить со стороны бетонного основания. Щиток устанавливается в пазы, расположенные за рабочим
столом плиты, в направлении, указанном стрелками.
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью как жесткой, так и гибкой подводки.
Перед подключением проверить, соответствуют ли условия подключения (вид газа
и давление газа) настройкам плиты.
Параметры настроек плиты приведены в табличке, расположенной на задней по-
верхности плиты.
■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для
газа установить газовый фильтр. Газовый фильтр находится в пакете с комплектующими.
4.1. ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ (рис.2)
■ Перед подключением еще раз убедитесь, что давление газа в сети соответствует указанному
на табличке плиты.
■ Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии с су-
ществующими стандартами.
УСТАНОВКА. ПОДСОЕДИНЕНИЕ
рис. 1
!
