Руководство по эксплуатации GМ441 00 000-03 РЭ

6

ПАНЕЛь УПРАВЛЕНИЯ. ГОРЕЛКИ СТОЛА

■ Присоединительная резьба газопровода ............................................................................. G 1/2''

■ Время срабатывания кранов с устройством «газ-контроль» при замыкании, сек. не более

для горелок стола.................................10

для горелок духовки.............................15

■ Время отключения подачи газа в момент погасания пламени для кранов с «газ-контролем»,

сек. не более.........................................для горелок стола.................................90

сопла ВМП сопла ВМП сопла ВМП

Горелка повышенной мощности

(передняя правая и задняя левая)

2,3 123 65 113 60 73 36

Горелка нормальной мощности

(передняя левая и задняя правая)

1,9 110 49 101 49 69 29

Основная горелка духовки 2,6 145 95 129 83 83 65

воротом ВМП. Регулирование производится до обеспечения устойчивого горения на малом пла-

мени. При переводе на другое давление газа необходимо заменить сопла горелок и отрегулиро-

вать расход газа через ВМП, без замены ВМП.

8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на поддоне духовки, не более, кг................................3

■ Вес посуды с продуктами, устанавливаемой на решетку стола по центру горелки,

не более, кг...........................................................................................10

■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм........................................120

■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм........................................240

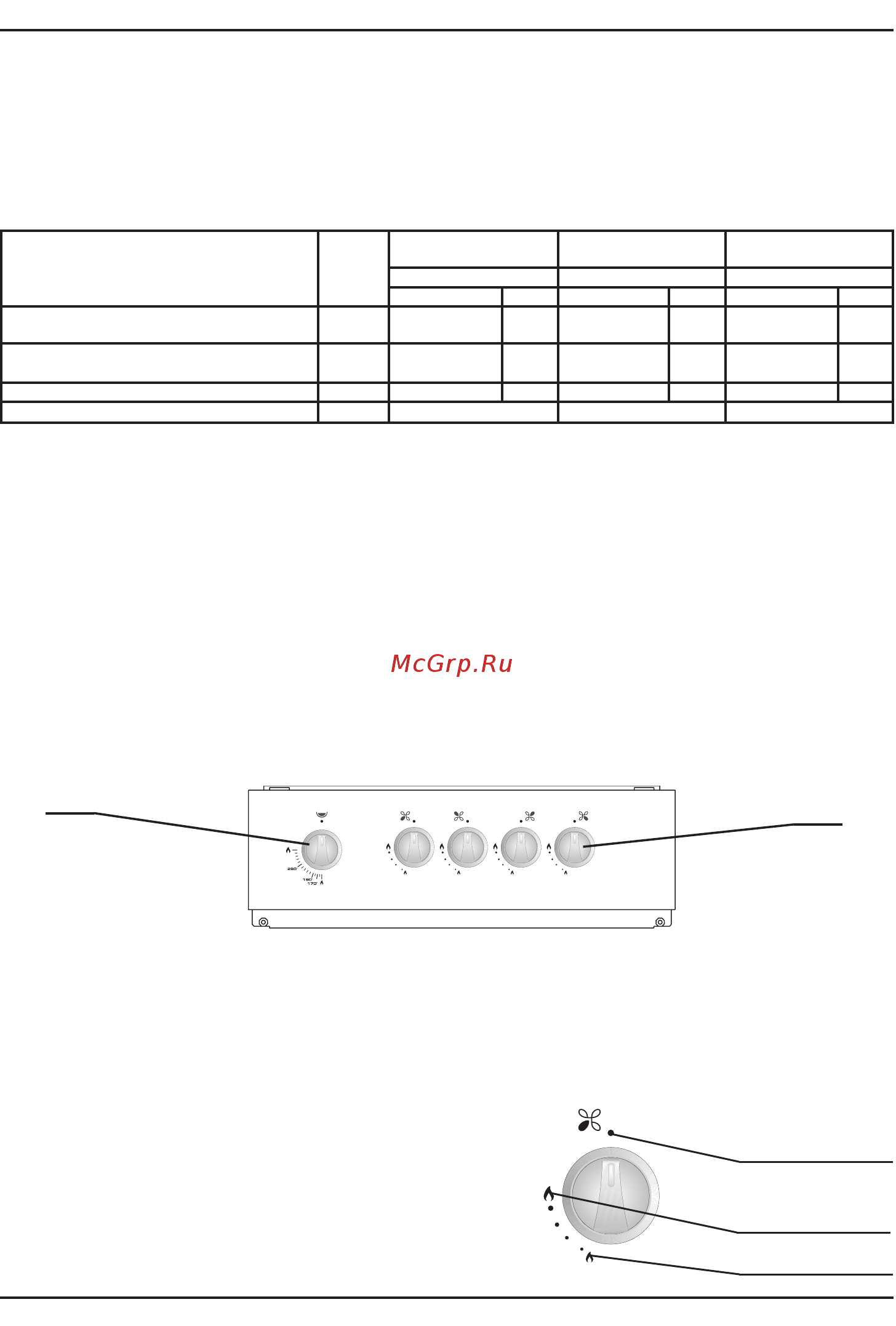

9. ПАНЕЛь УПРАВЛЕНИЯ

■ Все краны имеют ограничение в положении «малое

пламя», обеспечивающее устойчивое горение в

экономичном режиме.

■ Регулировку пламени производят плавно, поворотом

рукоятки крана от знака «большое пламя» до знака

«малое пламя».

ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА:

1. Нажать и повернуть рукоятку крана в положение

2

1
