DOMIcompact F 24 B

Минимум

5 cm

20 cm

60 cm

(если шкаф имеет дверцу)

C 20 cm

Таблица 1

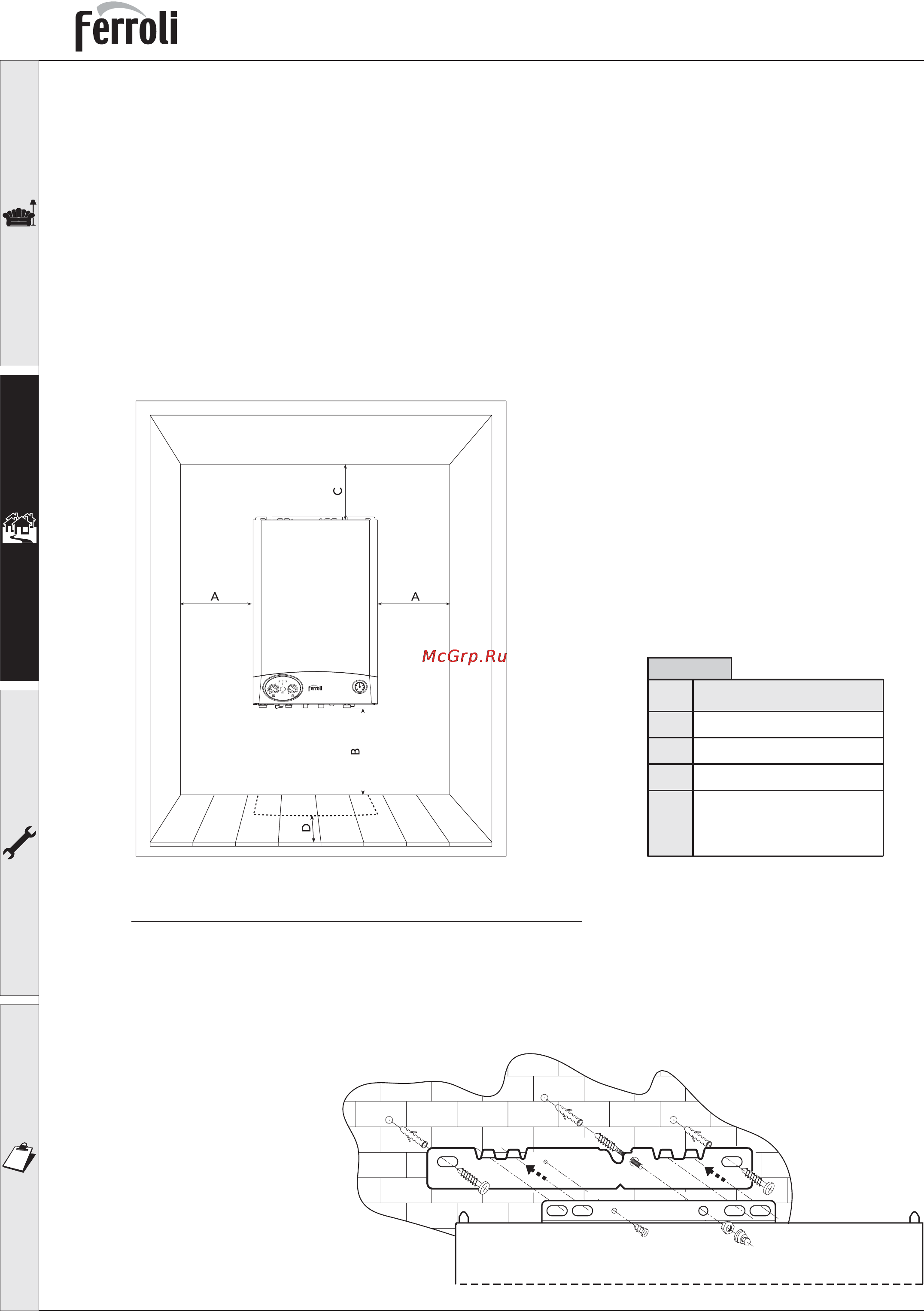

рис. 2

2.2 Размещение котла

Шаблон для сверления отверстий в стене

рис. 3

Камера сгорания котла герметично изолирована от помещения, где котел установлен. Помещение

должно иметь достаточно хорошую вентиляцию, чтобы не допустить возникновения опасных

условий даже при незначительной утечке газа. Соблюдение данного стандарта требуется в

соответствии с директивой ЕЕС № 90/396 для всех газовых агрегатов, включая таковые с так

называемой герметичной камерой сгорания.

На месте установки не должно быть пыли, воспламеняющихся материалов, предметов или газов,

вызывающих коррозию. Помещение должно быть сухим и защищено от промерзания.

Котел предназначен для установки на капитальной стене. Крепление к стене с использованием

входящих в комплект крепежа и скобы должно обеспечить надежную и эффективную фиксацию

агрегата.

Если котёл помещается в шкаф или рядом с другим оборудованием, следует предусмотреть

пространство для нормального доступа для технического обслуживания. На Рис. 2 и в Таблице 1

приведены минимальные размеры пространств, которые необходимо оставить с разных сторон

агрегата.

Котёл не требует вентиляции помещения в связи со сжиганием газа.

Используя шаблон, выберите подходящее место для монтажа котла, разметьте отверстие для дымохода и

отверстия для крепления котла. Просверлите два отверстия диаметром 10 мм и глубиной 70 мм для дюбелей.

Вставьте в левое и правое отверстия стандартные дюбели, а в отверстие посередине – специальный дюбель.

Закрепите скобу к стене с двух сторон стопорной гайкой М8. Прикрепите котел к скобе специальной "

секретной" гайкой М8, как показано на Рис. 3. Используя полое сверло, просверлите отверстие диаметром 118

мм для дымохода, как описано на стр. 17.
