18
DOMIcompact F 24 B

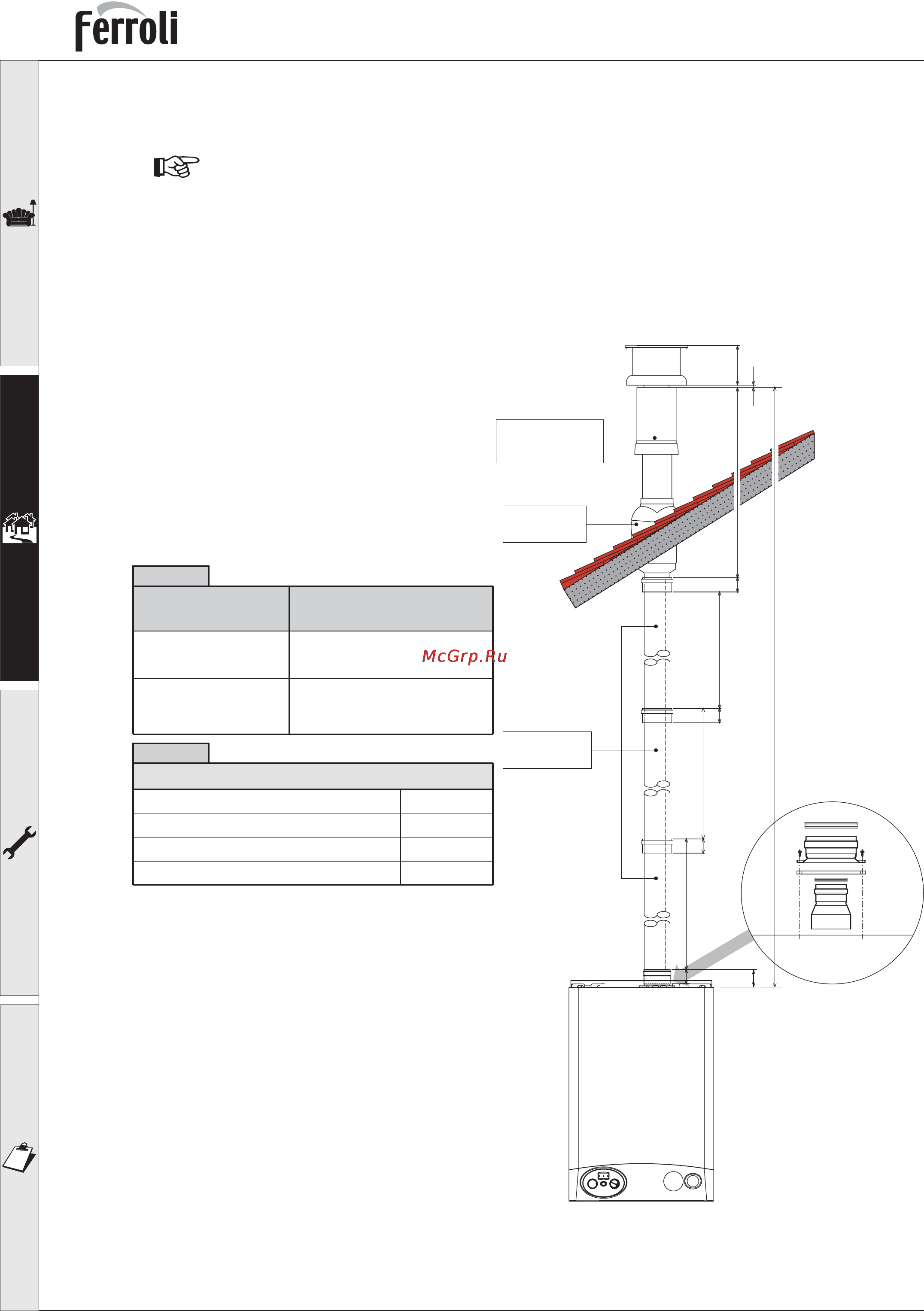

Вертикальная установка дымохода
рис. 10c
1KWMA82U
1KWMA56U
950
50
010009X0
max. 4 metres 60/100
max. 12 metres 80/125
68
95050
50 950
50
1000
125
10
Уменьшение допустимой длины при использовании колен
Концентрическое колено 90 °
Концентрическое колено 45 °
Концентрическое колено 90 °
Концентрическое колено 45 °
1m
0.5 m
0.5 m
0.25 m
D mm
60/100
3 m 12 m
D mm
80/125
Таблица 2a
4 m 12 m
Для предотвращения повреждений уплотнители дымохода необходимо смазывать
замазкой на основе силикона (замазка не поставляется).
Общая длина концентрического дымохода в
эквивалент&метрах не должна превышать макси&
мально допустимых величин, приведенных в
таблице ниже. При расчете следует учитывать,
что каждый использованный фасонный элемент
равноценен уменьшению длины на указанную
величину. Например, воздуховод 60/100, состо&
ящий из 1 колена с углом 90°, одного метра го&
ризонтальной трубы, 2&х отводов под углом 45°
и еще одного горизонтального отрезка длиной
1 м, имеет общую эквивалентную длину 4 метра.
Оголовок кровельный
1KWMA83U
Скошенная накладка
1KWMA82U
Максимально допустимая
длина горизонтального
воздуховода
Максимально допустимая
длина вертикального
воздуховода
Таблица 2b
