Zanussi ZGF646 CTX [15/23] Подключение к сети электроснабжения

Замена сетевого шнура

В случае замены сетевого шнура

необходимо использовать только

кабеля типа H05V2V2-F T90,

подходящие для нагрузки и рабочей

температуры. Кроме того, необходимо,

чтобы желто-зеленый заземляющий

провод был приблизительно на 2 см

длиннее фазового и нейтрального

проводов (Рис. 3-a).

После выполнения подключения

проверьте работу нагревательных

элементов в течение около 3 минут.

В некоторых моделях для того,

чтобы открыть терминальный блок

нужно сделать следующее:

Вставить тонкую отвертку в

видимую выступающую часть

терминального блока, слегка надавить и

поднять (рис. 3-b).

Замену сетевого шнура

необходимо выполнять

исключительно в центре

технического обслуживания

или лицами с соответствующей

квалификацией.

Нулевой

провод

Заземление

(желто-зеленый провод)

Для работы изделия необходимо

обеспечить его питание от однофазной

электросети с напряжением 230 В.

Соединение должно быть выполнено в

соответствии с нормами и согласно

действующему законодательству.

Перед подсоединением

удостоверьтесь в следующем:

• ограничительный клапан и

электрооборудование способны

обеспечить опору прибору (см.

паспортную табличку);

• электрическая сеть имеет должное

заземление, соответствующее

действующим нормам;

• после установки прибора

обеспечивается легкий доступ к

розетке сети или многополюсному

размыкателю.

Изделие оснащено сетевым шнуром.

Прибор поставляется с кабелем

питания. Кабель питания следует

оснастить вилкой, выдерживающей

указанную на табличке с техническими

данными нагрузку. Вилку кабеля питания

следует вставить в соответствующую

розетку.

При неразъемном подключении

прибора к сети необходимо установить

между ними многополюсный

размыкатель с расстоянием между

разомкнутыми контактами не менее 3 мм,

тип которого по действующим правилам

соответствует требуемой нагрузке.

Выключатель не должен размыкать

желтый/зеленый заземляющий кабель.

Фазовый кабель коричневого цвета

(идет от вывода “L” клеммной колодки)

должен быть подключен к фазе сети

электропитания.

Сетевой шнур должен быть размещен

таким образом, чтобы никакая его часть

не могла нагреться до температуры выше

90 °C.

Подключение к сети электроснабжения

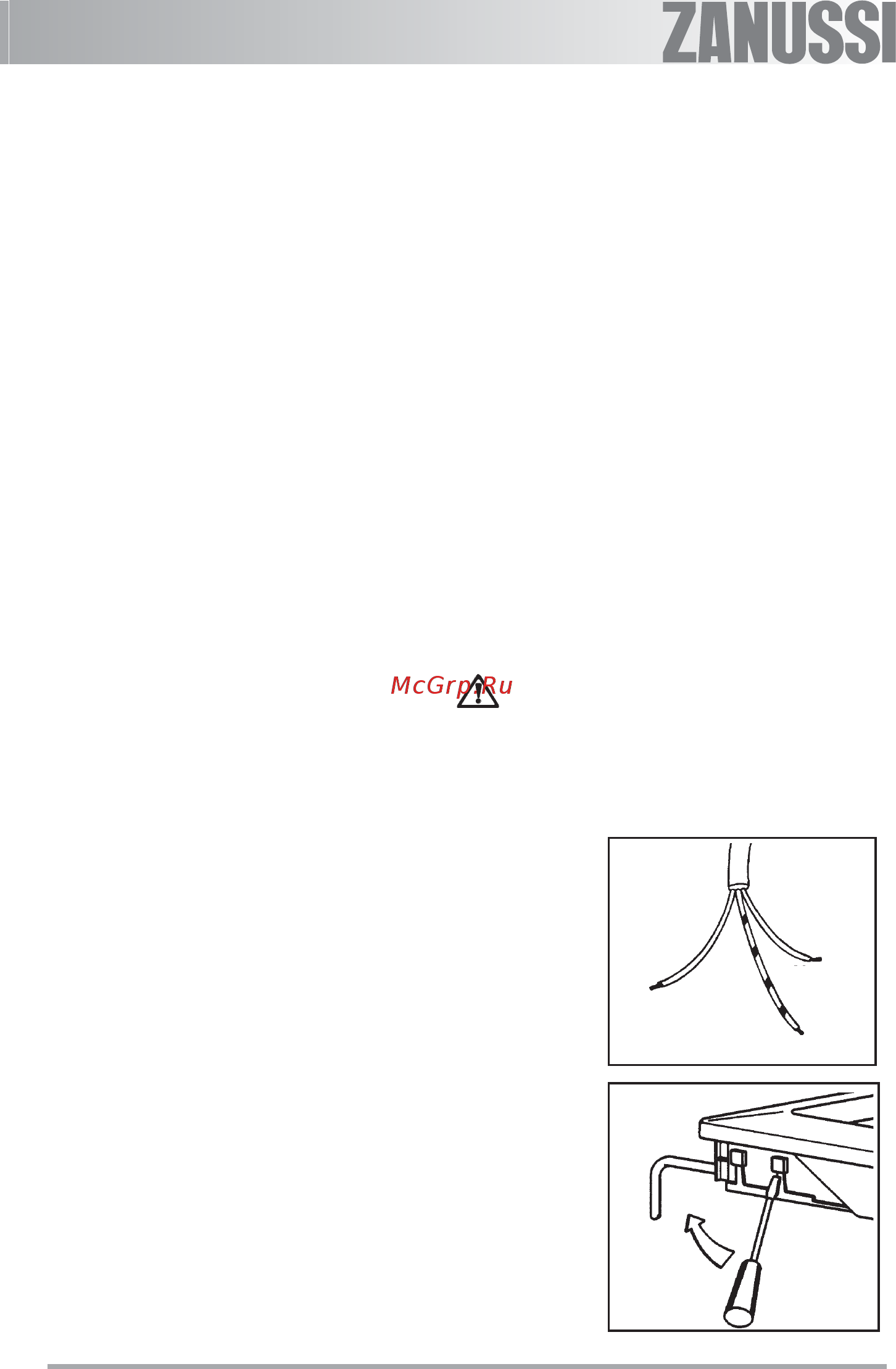

Рис. 3-a

Рис. 3-b
