39

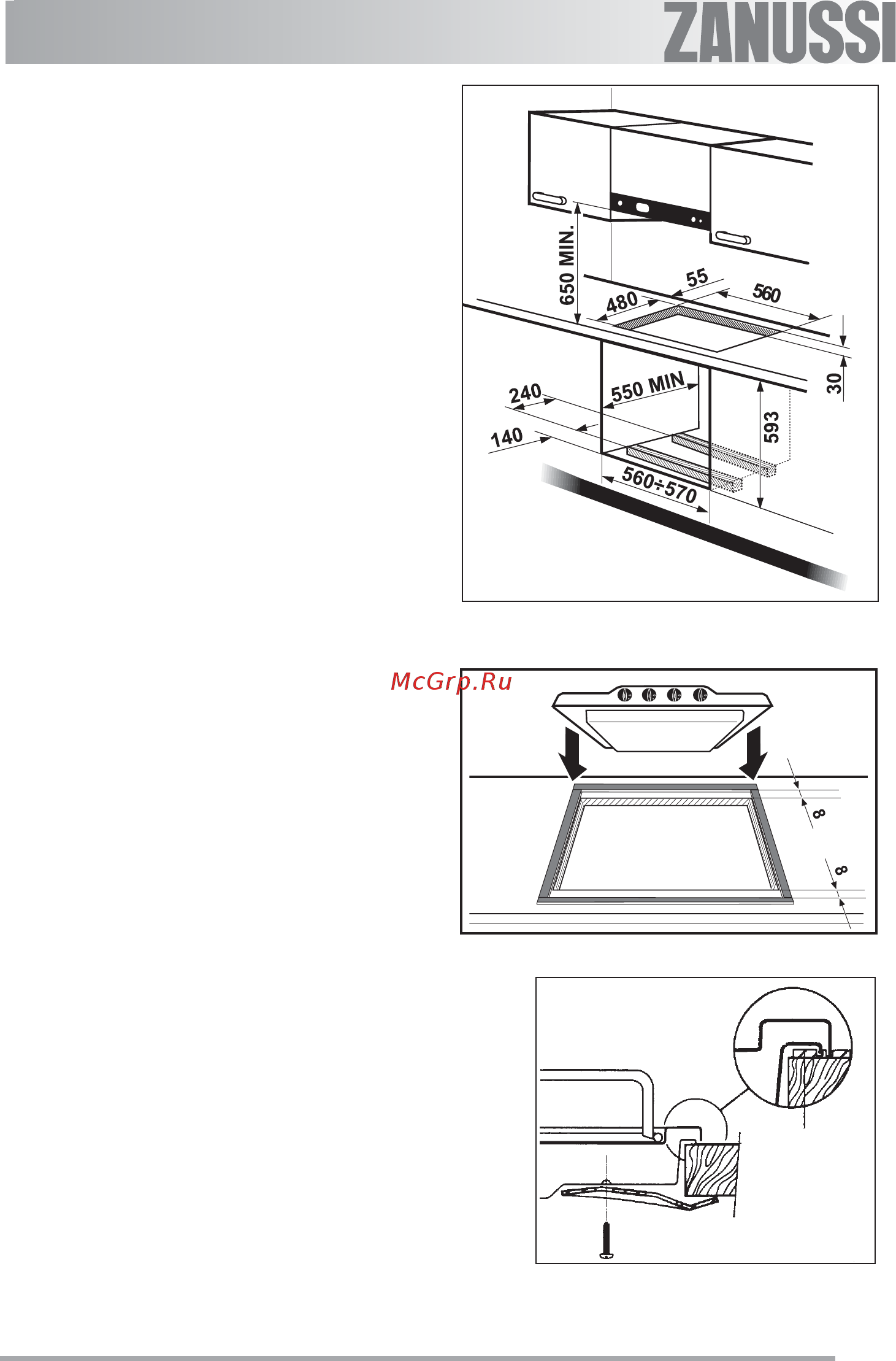

Встраивание и крепление к
мебели
Варочную панель можно установить
в мебель, в которой имеется
специальное отверстие для
встраиваемого оборудования с
указанными на Рис. 8 размерами.
Отверстие для встраивания должно
находиться на расстоянии, по крайней
мере, 55 мм от задней стенки. В случае
если левая или правая боковая стенка
выше варочной панели, то ее
расстояние от краев отверстия в
столешнице должно составлять не
менее 100 мм.
Панель необходимо прикрепить к
мебели следующим образом:
1) Раcположите уплотнители, которые
входят в комплект к варочной
поверхноcти, по краям ниши:
наклейте точно по переднему и
заднему краю и на раccтоянии 8 мм от
cторон, как показано на риc. 9.
Имейте в виду, что уплотнитель
должен быть наклеен вcтык, а не
внахлеcт.
2) Вставьте варочную поверхность в
вырез, следите за тем, чтобы она
была вставлена по центру.
3) Закрепите прибор винтами (рис. 10).
При затягивании винтов уплотнение
может выступить из-под кромки, эти
излишки можно затем удалить.
Края варочной поверхности имеют
такую форму, что образуется двойной
лабиринт уплотнения. Это дает гарантию
полного отсутствия просачивания
жидкостей.
))
))
)
Рис. 8
уплотнительная
прокладка
Рис. 10
Рис. 9
