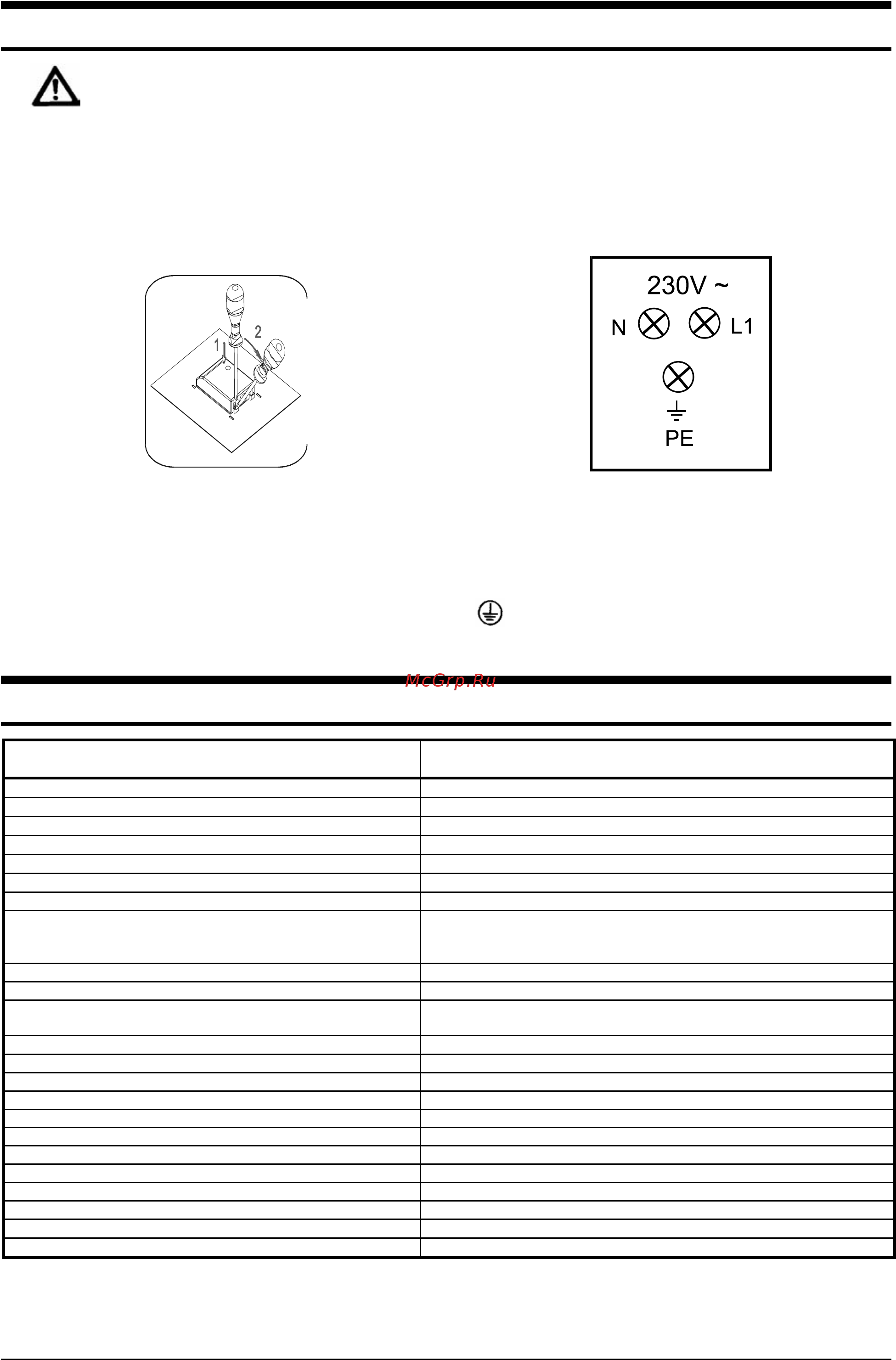

Руководство по эксплуатации, установке и подключению
21
Подключение к электросети
Отключите присоединительную клемму:
откройте клемму с помощью отвертки и
осторожно сдвиньте вниз.
Электрическое подключение должны производить
только сервисные центры или квалифицированный
специалист!
Вследствие неправильного подключения части
аппарата могут повредиться, а в таком случае Вы не
имеете права на гарантийное обслуживание!
Присоединительное напряжение (230 В на N) должен
проверять специалист с помощью измерительной
установки!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке, с фактическим
напряжением в сети.
• Длина присоединительного кабеля должна составлять
1.5 м, чтобы аппарат можно было легко подключить,
прежде чем Вы придвинете его к стене.
• Защитный провод должен быть отмерян таким образом,
чтобы при отказе разгрузочного устройства он
нагружался позднее, чем провод под напряжением.
Порядок подключения
• На задней стороне аппарата откройте с помощью
отвертки крышку клеммы. При этом с помощью отвертки
освободите элементы, размещенные слева и справа на
нижней стороне клеммы.
• Соединительный кабель следует обязательно проложить
через разгрузочное устройство, которое защищает
кабель от извлечения.
• Затем крепко привинтите разгрузочное устройство и
закройте крышку.
Цвета проводов
L1 = внешние провода, которые ведут напряжение. Как
правило, цвет проводов: черный, черный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода – зелено-желтый
Технические данные
Электрическая независимая духовка EVP454-431E
EVP454-443E
Размеры высота/ширина/глубина в см
588x555x548
Монтажные размеры высота/ширина/глубина (мм)
600/560/550
Духовка
Напряжение сети
3N AC 400 V
Номинальное напряжение нагревателей
AC 230 V
Максимальная температура
275 °C
Ручка выбора температуры/ручка выбора режима работы 1/1
Уровни приготовления
- Телескопические направляющие на 3-х уровнях (только
для некоторых моделей)
5
Верхний /нижний нагреватель (кВт) 0,9/1,1
Инфракрасный/ нагреватель вентилятора (кВт) 2,0/2,2
Освещение духовки стандартное (на задней стенке) /
дополнительное (боковое освещение)
25/25*
Режимы работы
Верхний/нижний нагреватель (кВт) 2,0
Верхний нагреватель (кВт) 0,9
Нижний нагреватель (кВт) 1,1
Инфракрасный нагреватель (кВт) 2,0
Инфракрасный нагреватель с вентилятором (кВт) 2,2
Нагреватель при вентиляторе (кВт) 2,2
Мотор вентилятора при нагревателе (Вт)35
Мотор вертела* (Вт) 4
Мотор охлаждающего вентилятора* (Вт)11
Общая присоединительная мощность (кВт):
3,4
Мощность итого (кВт):
3,4
* в зависимости от оборудования аппарата
