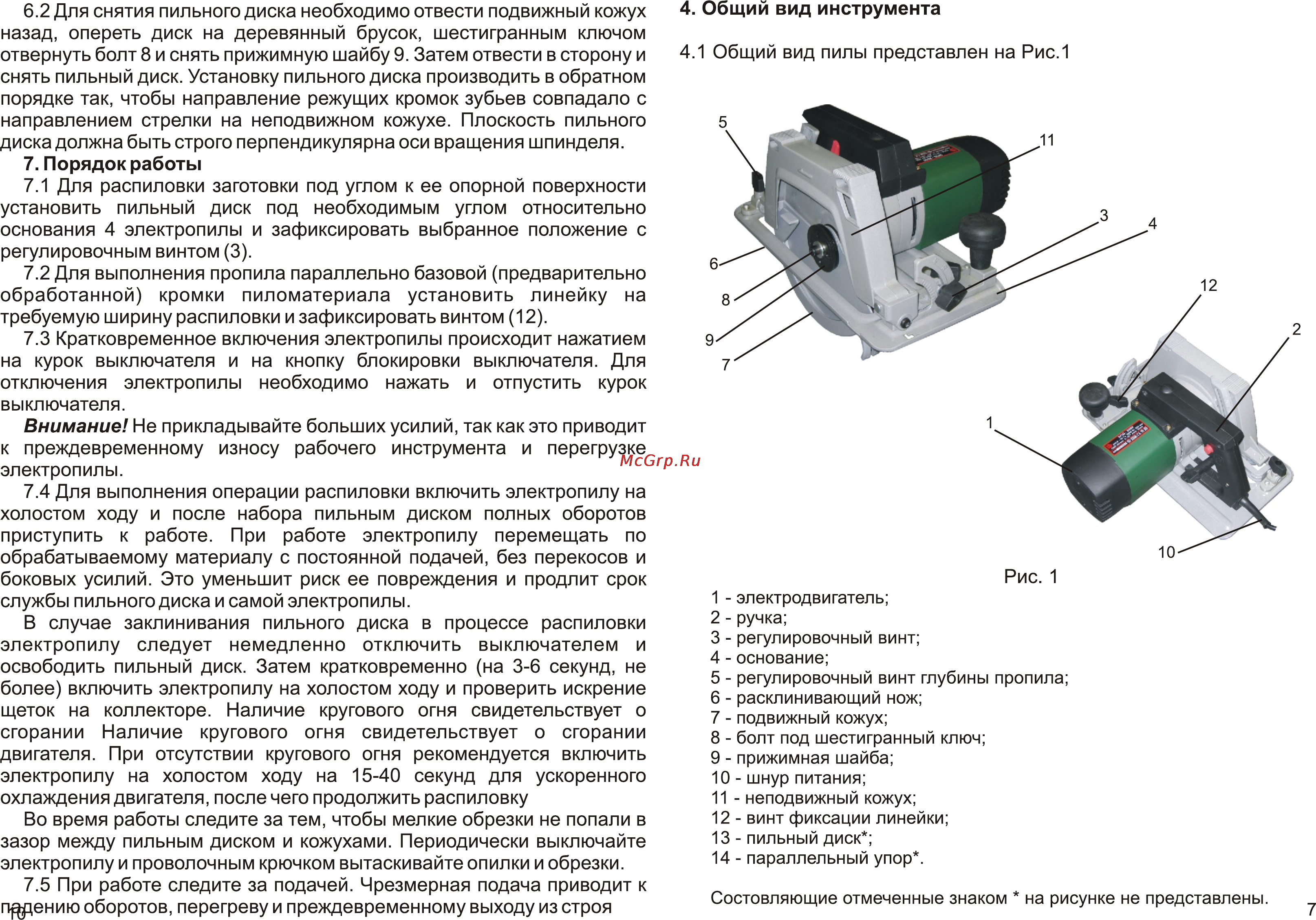

6 2 Для снятия пильного диска необходимо отвести подвижный кожух назад опереть диск на деревянный брусок шестигранным ключом отвернуть болт 8 и снять прижимную шайбу 9 Затем отвести в сторону и снять пильный диск Установку пильного диска производить в обратном порядке так чтобы направление режущих кромок зубьев совпадало с направлением стрелки на неподвижном кожухе Плоскость пильного диска должна быть строго перпендикулярна оси вращения шпинделя 7 Порядок работы 7 1 Для распиловки заготовки под углом к ее опорной поверхности установить пильный диск под необходимым углом относительно основания 4 электропилы и зафиксировать выбранное положение с регулировочным винтом 3 7 2 Для выполнения пропила параллельно базовой предварительно обработанной кромки пиломатериала установить линейку на требуемую ширину распиловки и зафиксировать винтом 12 7 3 Кратковременное включения электропилы происходит нажатием на курок выключателя и на кнопку блокировки выключателя Для отключения электропилы необходимо нажать и отпустить курок выключателя Внимание Не прикладывайте больших усилий так как это приводит к преждевременному износу рабочего инструмента и перегрузке электропилы 7 4 Для выполнения операции распиловки включить электропилу на холостом ходу и после набора пильным диском полных оборотов приступить к работе При работе электропилу перемещать по обрабатываемому материалу с постоянной подачей без перекосов и боковых усилий Это уменьшит риск ее повреждения и продлит срок службы пильного диска и самой электропилы В случае заклинивания пильного диска в процессе распиловки электропилу следует немедленно отключить выключателем и освободить пильный диск Затем кратковременно на 3 6 секунд не более включить электропилу на холостом ходу и проверить искрение щеток на коллекторе Наличие кругового огня свидетельствует о сгорании Наличие кругового огня свидетельствует о сгорании двигателя При отсутствии кругового огня рекомендуется включить электропилу на холостом ходу на 15 40 секунд для ускоренного охлаждения двигателя после чего продолжить распиловку Во время работы следите за тем чтобы мелкие обрезки не попали в зазор между пильным диском и кожухами Периодически выключайте электропилу и проволочным крючком вытаскивайте опилки и обрезки 7 5 При работе следите за подачей Чрезмерная подача приводит к прению оборотов перегреву и преждевременному выходу из строя 4 Общий вид инструмента 4 1 Общий вид пилы представлен на Рис 1 Рис 1 1 электродвигатель 2 ручка 3 регулировочный винт 4 основание 5 регулировочный винт глубины пропила 6 расклинивающий нож 7 подвижный кожух 8 болт под шестигранный ключ 9 прижимная шайба 10 шнур питания 11 неподвижный кожух 12 винт фиксации линейки 13 пильный диск 14 параллельный упор Состовляющие отмеченные знаком на рисунке не представлены 7
