15

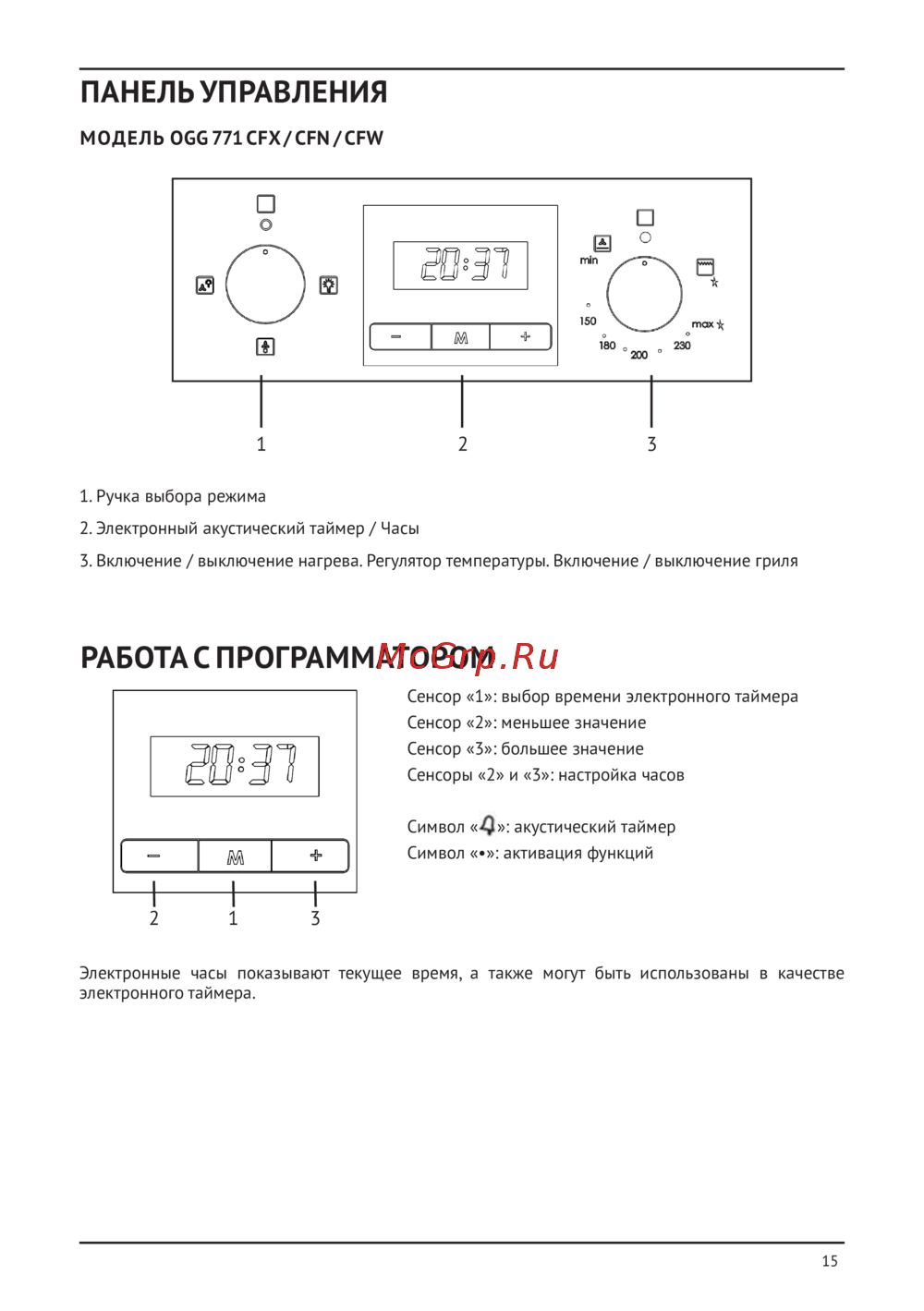

ПАНЕЛЬ УПРАВЛЕНИЯ
М ОДЕЛЬ OGG 771 CFX / CFN / CFW
1. Ручка выбора режима
2. Электронный акустический таймер / Часы
3. Включение / выключение нагрева. Регулятор температуры. Включение / выключение гриля
РАБОТА С ПРОГРАММАТОРОМ
Электронные часы показывают текущее время, а также могут быть использованы в качестве
электронного таймера.
1 2 3
Сенсор «1»: выбор времени электронного таймера
Сенсор «2»: меньшее значение
Сенсор «3»: большее значение
Сенсоры «2» и «3»: настройка часов
Символ « »: акустический таймер
Символ «• »: активация функций
2 1 3
