Korting OGG 771 CFN [8/24] См рис 2

ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЭЛЕКТРОПИТАНИЯ

1. Откройте клеммную коробку при помощи отвертки, поместив ее под боковыми шпонками на

крышке, потяните и откройте крышку (см. Рис. 2).

2. Установите кабель, открутите шуруп кабельного зажима, и три шурупа контактов L- N- , и затем

зафиксируйте провода под шляпками шурупов, в соответствии с цветами:

СИНИЙ - (N)

КОРИЧНЕВЫЙ - (L)

ЖЕЛТО-ЗЕЛЕНЫЙ – заземление ( )

3. Поместите кабель в соответствующее отверстие.

4. Закройте крышку клеммной коробки.

ВНИМАНИЕ! НАЛИЧИЕ ЗАЗЕМЛЕНИЯ ОБЯЗАТЕЛЬНО ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

Подключение электропровода к сети электропитания

 Для прямого подключения к сети электропитания, необходимо предусмотреть наличие выклю-

чателя, гарантирующего отключение от элеткросети, с расстоянием между контактами, которое

позволяет полное отключение в условиях напряжения категории III, в соответствии с норма-

ми по установке.

 Подсоедините стандартную вилку, соответствующую характеристикам, указанным в заводской

табличке с техническими данными.

 Необходимо расположить электропровод таким образом, чтобы он не нагревался выше 50°C ни в

одной точке.

 Установщик несет ответственность за корректное подключение к электросети, а также за соблю-

дение правил по технике безопасности.

Перед подключением к элеткросети, удостоверьтесь в том, что:

- розетка имеет заземление, и соответствует действующим нормам.

- розетка в состоянии выдержать максимальную потребляемую мощность духовки, указанную в за-

водской табличке с техническими данными.

- напряжение тока соответствует данным, указанным в заводской табличке с техническими данными.

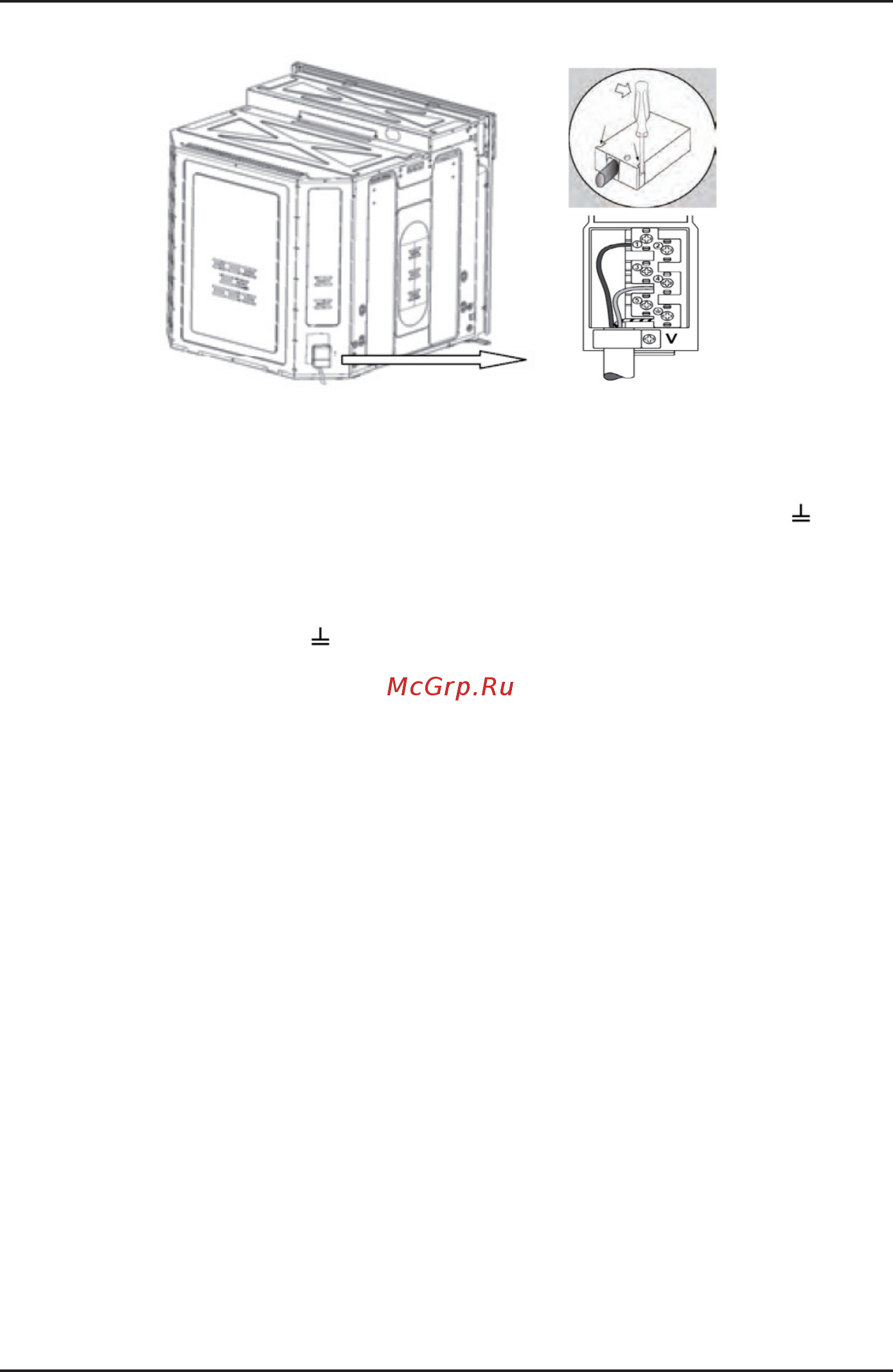

Рис.2
