RU
6
значит, что клапан работает безупречно.

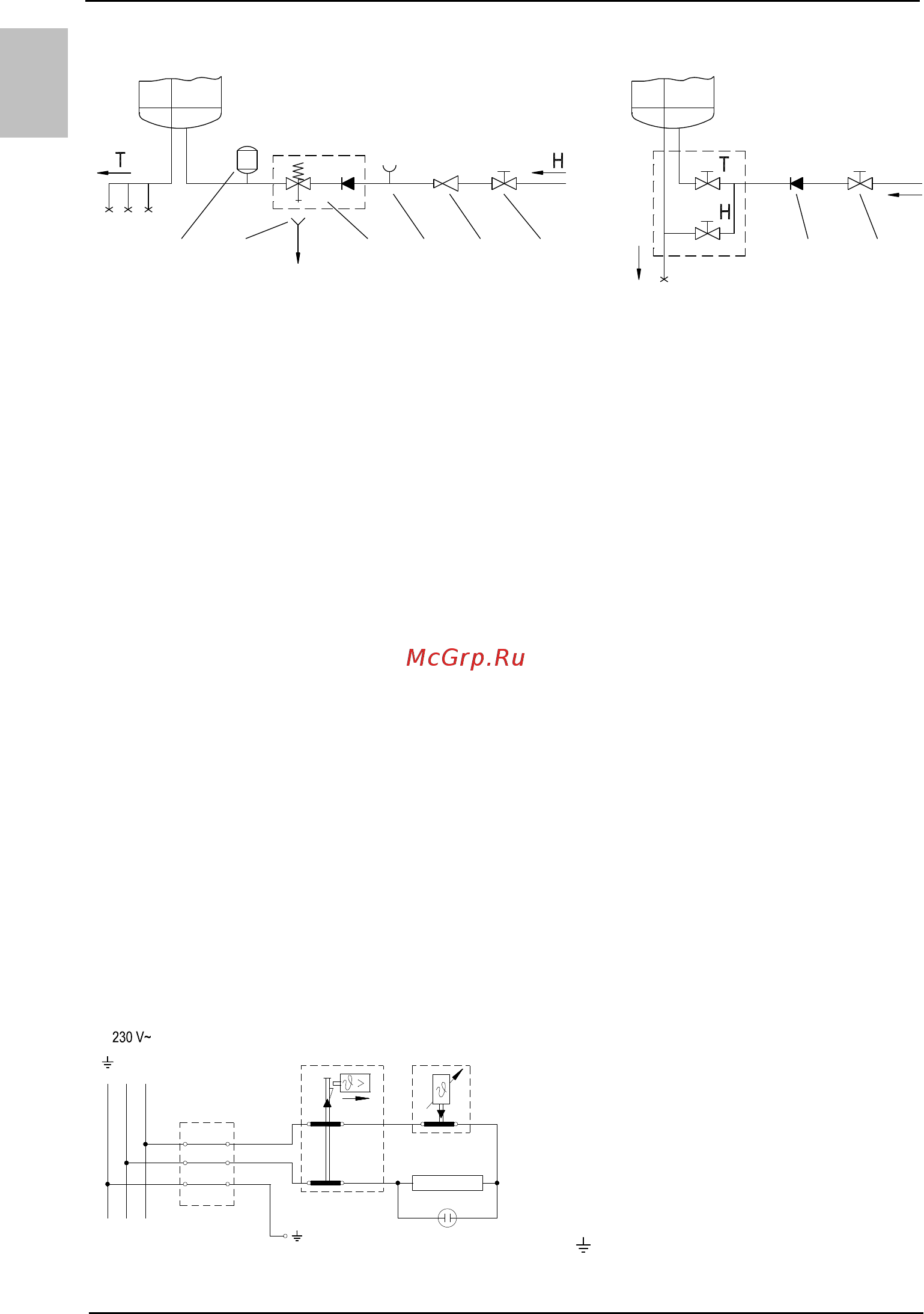

Закрытая (накопительная) система Открытая (проточная) система
Нельзя встраивать запорный клапан между нагревателем и возвратным
защитным клапаном, так как таким образом Вы сделаете невозможной
работу возвратного предохранительного клапана.
Водонагреватель можно подключать к водопроводной сети дома без
редукционного клапана, если давление в сети ниже номинального. Если давление
в сети выше номинального, использование редукционного клапана обязательно.
Перед подключением к электросети необходимо водонагреватель следует
обязательно наполнить водой. При первом наполнении откройте кран
горячей воды на смесителе. Нагреватель наполнен, когда вода начнет
поступать через сток смесителя.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо в водонагреватель поместить
соединительный шнур минимальным сечением 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
) и
нужно отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в
соответствии со стандартами для электросетей. Между водонагревателем и
проводкой должна быть встроена установка, обеспечивающая отключение всех
полюсов от сети питания в соответствии с национальными правилами.
Электросхема
676541 2 3
Легенда:
1 - Расширительный бак
2 - Воронка с подключением к стоку
3 - Предохранительный клапан
4 - Испытательная насадка
5 - Редукционный клапан давления
6 - Запорный клапан
7 - Невозвратный клапан
H - Холодная вода
T - Горячая вода
Легенда:
1 - Термостат
2 - Двухполюсной тепловой
предохранитель
3 - Нагреватель
4 - Контрольная лампочка
5 - Присоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
- Защитный проводник
N
5
2 1
3
4
L
