Руководство по монтажу
Руководство по монтажу
Введение
Установку электрокотла
необходимо согласовать с местной
электрораспределительной службой.
Пользователю необходимо получить
предварительное согласие на выделение
дополнительной электрической мощности и
установку тарифа для жилых помещений с
автономным отоплением.
Рекомендуем дать разработать проект
сооружения новой системы центрального
отопления или реконструкции старой
квалифицированному специалисту.
Условием для предоставления гарантии
на котел является профессиональное
выполнение монтажа силами
специализированной сервисной
организации!
Поэтому рекомендуем обращаться к нашим
партнерским организациям, которые
произведут установку котла и дадут
рекомендации по эксплуатации системы
отопления с электрическим котлом.
Подключение котла к электрической сети
и дополнительному оборудованию может
проводить только аттестованный фирмой
Protherm специалист специализированной
организации. Электрические котлы
предназначены для стационарного
подключения к электрической сети. В
стационарную электропроводку питания
котла должно быть встроено устройство
отключения – главный выключатель, в
котором расстояние между разомкнутыми
конатктами равно хотя-бы 3 мм для всех
полюсов.
Для установки электрокотла необходимо
выбирать место, обеспечивающее
возможность свободного доступа к котлу в
случае необходимости выполнения работ по
его обслуживанию и техническому осмотру.
Минимальные расстояния между котлом и
стационарными препятствиями указаны на
рис. 6.
После завершения монтажа
потребуйте от сервисного специалиста
продемонстрировать работоспособность
системы и провести инструктаж по ее
обсуживанию.
Электрооборудование котла
приспособлено для обслуживания лицами
без электротехнической квалификации.
Потребитель может пользоваться
элементами управления котлом только в
соответствии с настоящим руководством
или указаниями сотрудников сервисной
организации. Ни в коем случае не
разрешается осуществлять вмешательство
во внутреннюю электропроводку котла.
При установке котла необходимо, чтобы
в помещении, где устанавливается котел,
обладало инженерными коммуникациями
для возможного слива и заполнения
системы отопления, а поверхность, на
которую подвешивается котел, была
достаточно ровной.

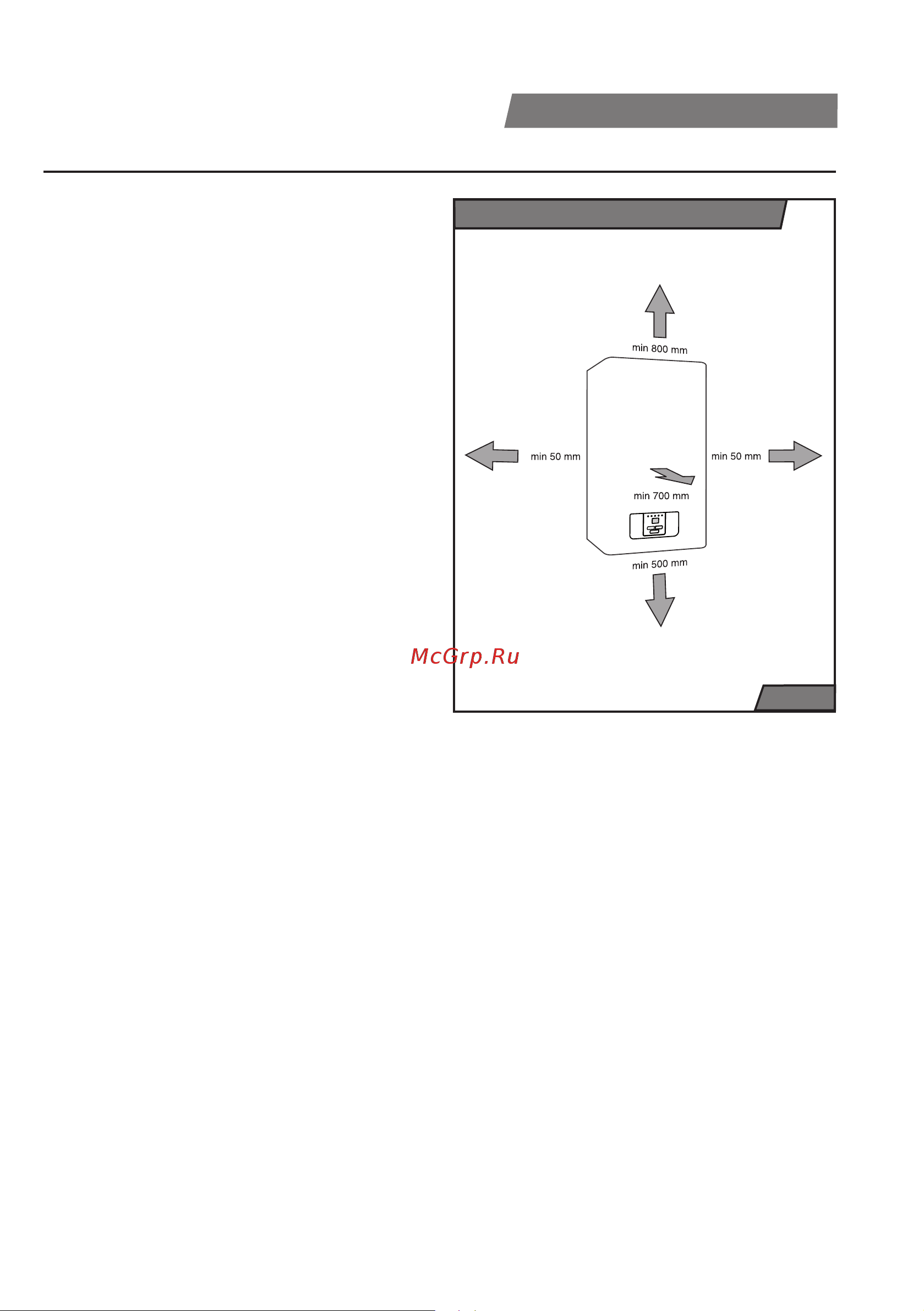

Рис. 6
Минимальные расстояния
