Juki HZL DX 7 [8/120] Главные детали
![Juki HZL DX 7 [8/120] Главные детали](/views2/1529568/page8/bg8.png)
6
Кнопка выполне-
ния закрепочного
стежка

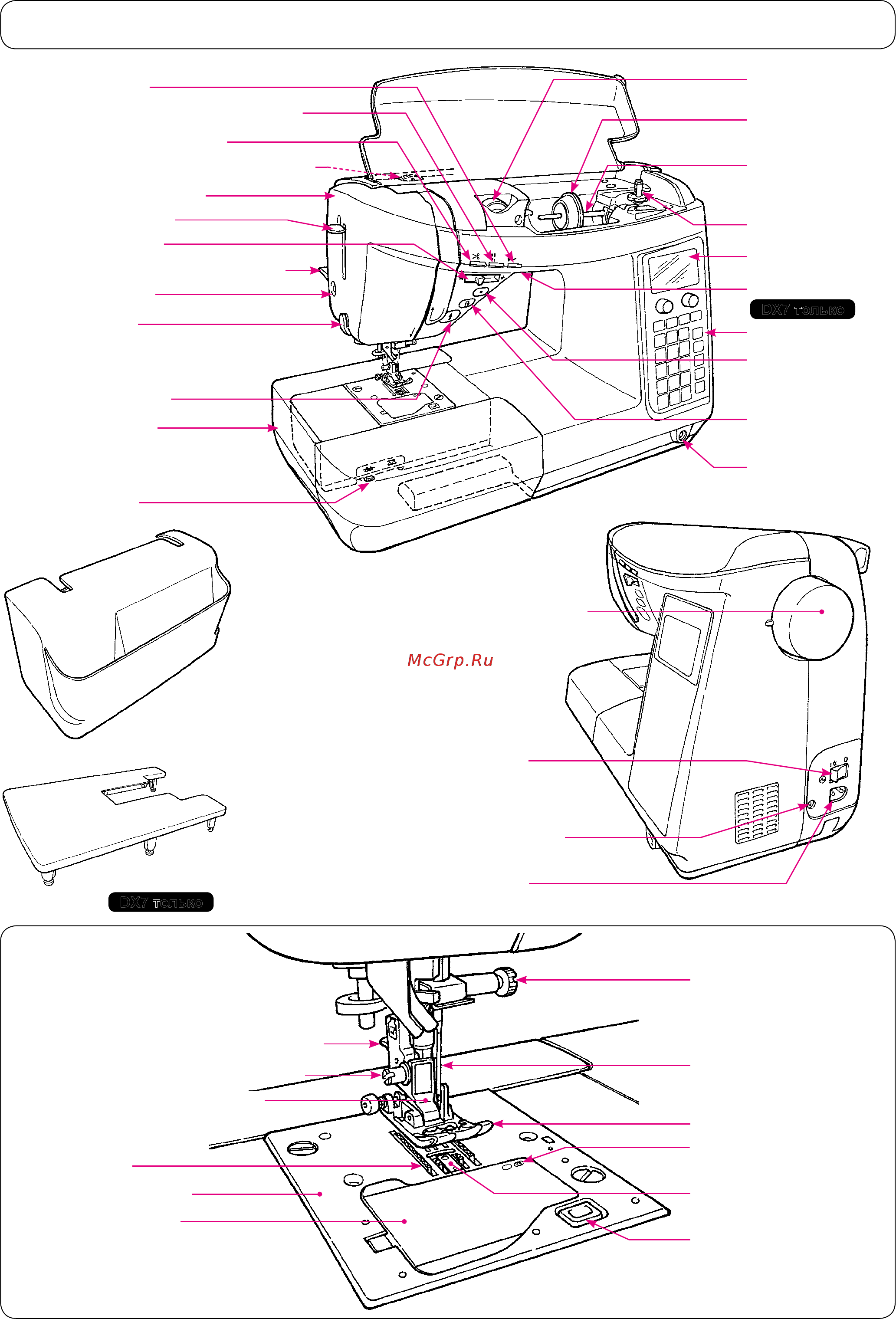

Главные детали
Маховик (шкив)
Выключатель
питания
Штепсельная розетка
машины
Штепсельное гнездо
контроллера
Колпачок катушки
(большой)
Катушечный
стержень
ЖК экран
Кнопки управления
Крышка лицевой панели
Рычаг заправки нити
Кнопка пуск/останов
Выдвижной столик
(коробка для принадлежностей)
Рычаг для подъема прижимной лапки
Ручка управления
зубчатой рейкой
Винт иглодержателя
Игла
Прижимная лапка
Датчик для петель
Кнопка фиксатора прижимной лапки
Транспортер
Игольная пластинка
Крышка с крючком
Стержень моталки
Кнопка для открыва-
ния крышки с крючком
Кнопка для обрезания нити
Твердый
ящик
Широкий стол
* Не размещайте тяже-
лые предметы на твер-
дом ящике и широком
столе.
* Не удаляйте пенопласт
из твердого ящика. В
случае его удаления
швейная машина может
быть повреждена, или
могут возникнуть дру-
гие проблемы, в случае
помещения машины в
ящик без пенопласта.
Нитеобрезатель
Кнопка реверса
строчки
Регулятор скорости
Кнопка для подъема/опускания иглы
Регулятор давления прижимной лапки
Диск регулятора
натяжения нити
Отверстие для
поднятия колен-
чатого рычага
Подсветка
DX7 только
Кнопка автоматического подъема
прижимной лапки
Игольная пластина
Рычаг съёмной пла-
стины
DX7 только
Винт держателя прижимной лапки
Держатель прижимной лапки
