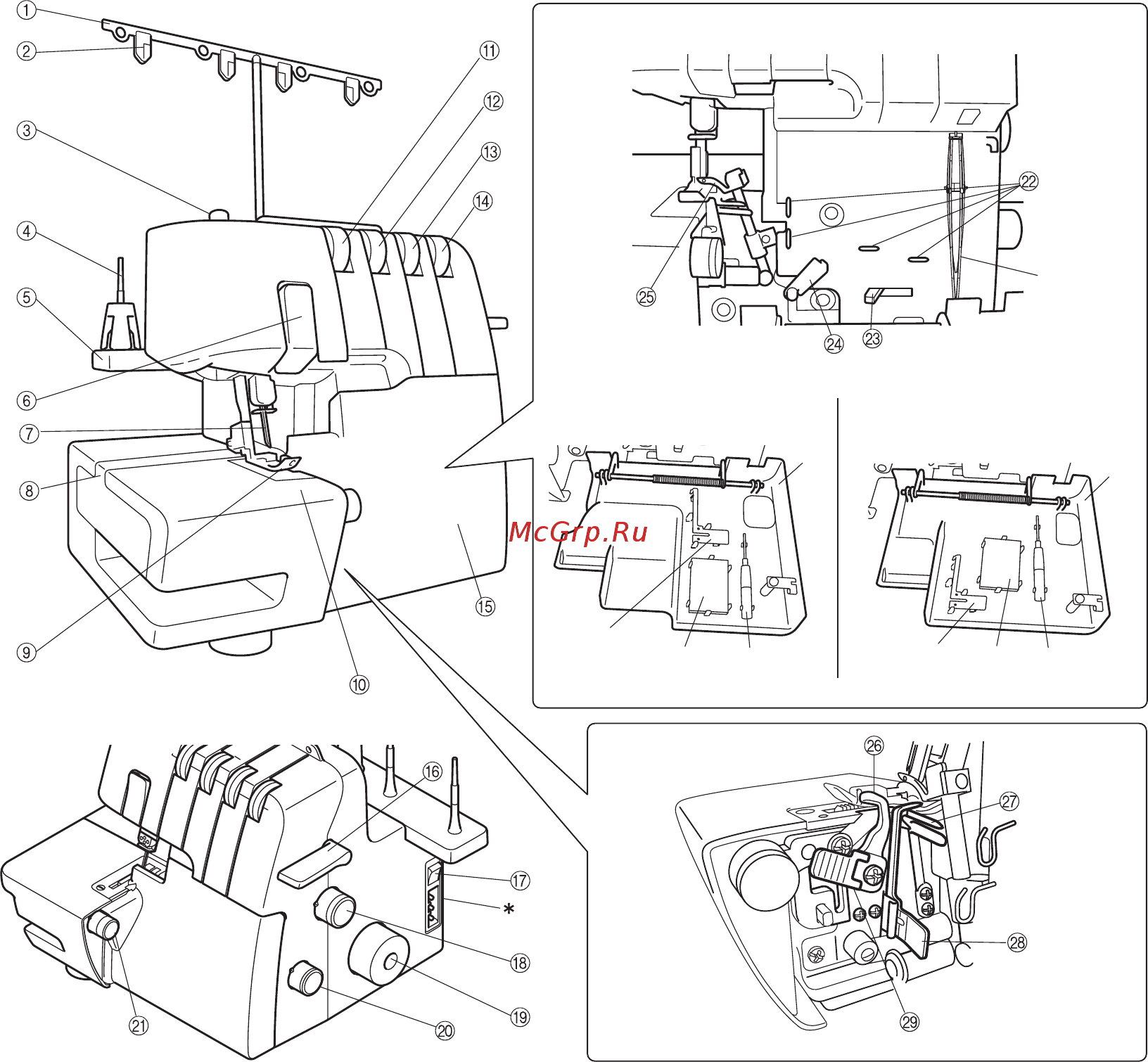

Глава 1
Наименование деталей и их назнаЧение
I
Маховичок
J
Регулятор дифференциальной подачи ткани
K
Регулятор ширины строчки
Под лицевой крышкой
L
Нитенаправитель
M
Рычажок заправки нити в нижний петлитель
N
Нитепритягиватель для петлителей
O
Верхний петлитель
P
Верхний нож
Q
Нижний петлитель
R
Штифт регулировки стежка
S
Рычаг ножа
t
Отсек под лицевой крышкой
В отсеке под лицевой крышкой Вы можете хранить
принадлежности, а также штифт регулировки
стежка после его снятия.
<A>: Набор игл, <B>: Штифт регулировки стежка
после снятия (см. ГЛАВУ 5 “5Узкая обметочная
строчка/Подшивной стежок”), <C>: Пинцет,
<D>: Вороток с шестигранной головкой
* Вентиляционные отверстия
(на боковой и задней сторонах)
1
Стойка с нитенаправителями
2
Нитенаправитель
3
Винт регулировки давления прижимной
лапки
4
Держатель катушки
5
Подставка для катушки
6
Крышка нитепритягивателя
7
Иглы
8
Удлинитель платформы
9
Прижимная лапка
0
Крышка платформы
A
Регулятор натяжения нити в левой игле
B
Регулятор натяжения нити в правой игле
C
Регулятор натяжения нити в верхнем
петлителе
D
Регулятор
натяжения нити в нижнем
пе
тлителе
E
Лицевая крышка
F
Рычаг подъема прижимной лапки
G
Выключатель электропитания и лампочки
подсветки
H
Регулятор настройки длины стежка
[Код продукта: 884-B02] [Код продукта: 884-B03]
Под лицевой крышкой
* Код продукта указан на заводской табличке машины.
