17
6.2 ВЕРХНЯЯ ПАНЕЛЬ

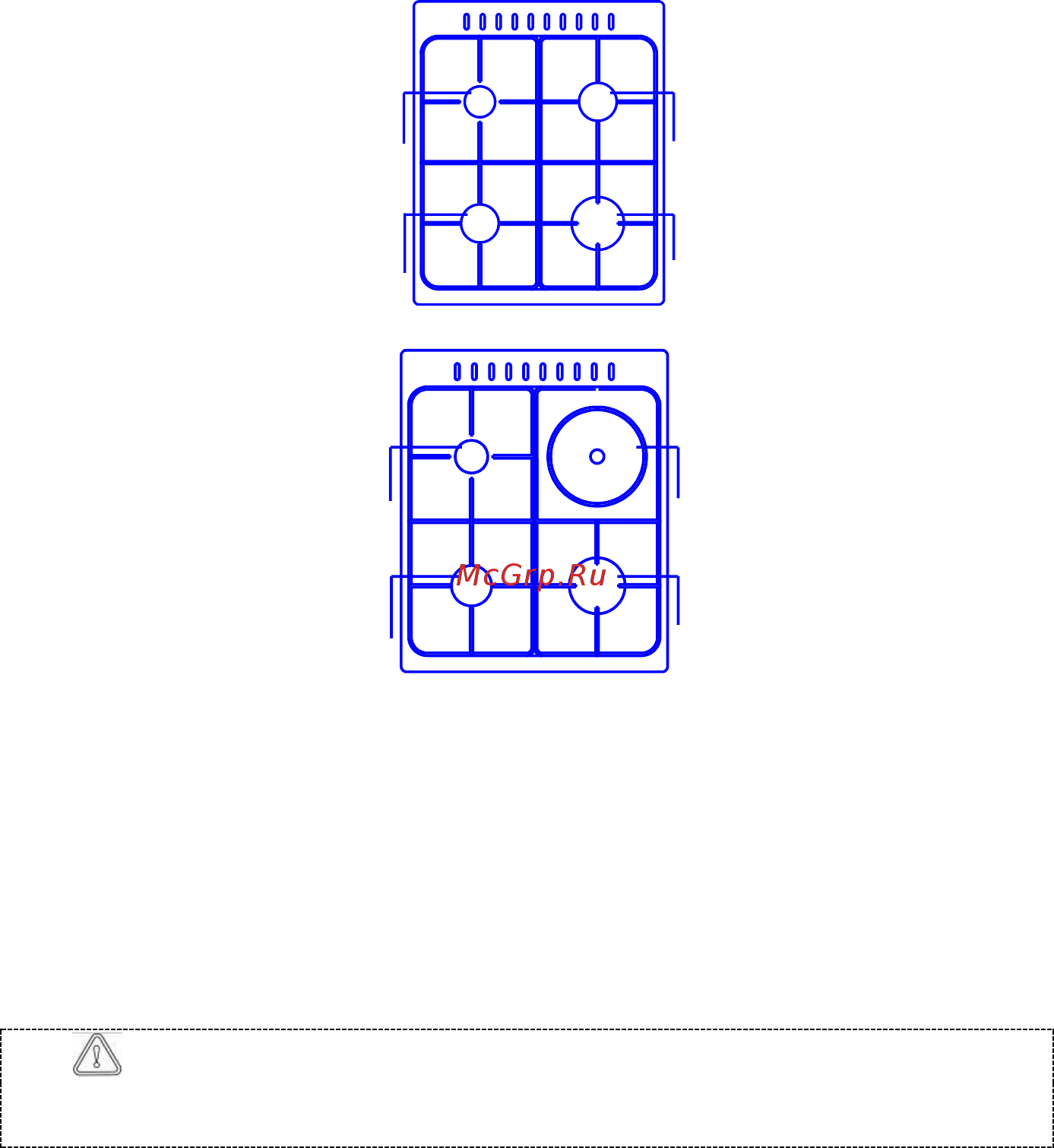

На Рис. 13 и Рис. 14 показана верхняя панель плиты, в зависимости от
исполнения на ней установлены 4 газовых горелки или 3 газовых горелки и
электроконфорка.
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 5 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 0 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
2 , 3 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 5 ê Â ò
Рис. 13. Верхняя панель плит CGE-540 ecWh
à î ð å ë ê à
ì î ù í î ñ ò ü þ
2 , 3 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 0 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 5 ê Â ò
Ý ë å ê ò ð î -
ê î í ô î ð ê à
Рис. 14. Верхняя панель плит CGE-531 ecWh
Мощность газовых горелок (высота пламени) регулируется при помощи ручек
кранов, температура нагрева электроконфорки регулируется ручкой переключателя
мощности, которые расположены на передней панели.
Газовые горелки зажигайте следующим образом:
- нажмите ручку крана газовой горелки, поверните её против хода часовой
стрелки на 90 до совмещения знака максимального пламени с меткой на панели
управления.
- нажмите кнопку электророзжига и удерживайте её в нажатом положении до тех
пор, пока газ не загорится.
Внимание! При погасании пламени горелки (по любой причине)
необходимо закрыть устройство настройки (кран) и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Регулирование интенсивности горения производится дальнейшим поворотом
ручки против хода часовой стрелки до совмещения знака малого пламени с меткой на
панели управления и обратно.
Чтобы горелку выключить, необходимо ручку включения горелки повернуть до
упора по ходу часовой стрелки.
