Protherm B60Z [14/20] Технические параметры
![Protherm B60Z [14/20] Технические параметры](/views2/1018783/page14/bge.png)
12
Объем бойлера . . . . . . . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . . . . . 58
Максимальное рабочее давление . . .[кПа] . . . . . . . . . . . . . . . . . . . . . . .do 600
Максимальная рабочая температура:
а) при использовании по назначению (см.стр.4-11) . . . . . . . . . . . . .60 °C
1)
б) при использовании для иных целей (см.стр. 14) . . . . . . . . . вплоть до 80 °C
2)
Подача отопительной воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G 3/4”
Подача хозяйственной воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G 1/2”
Сливной клапан и пробка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G 1/2”
Объем расширительного бака . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . . . . . . 2
Площадь нагревательного элемента . [м
2
] . . . . . . . . . . . . . . . . . . . . . . . . 0,7
Размеры:
высота . . . . . . . . . . . . . . . . . . . . . . . [мм] . . . . . . . . . . . . . . . . . . . . . . . . 900
ширина . . . . . . . . . . . . . . . . . . . . . . . [мм] . . . . . . . . . . . . . . . . . . . . . . . ..410
глубина . . . . . . . . . . . . . . . . . . . . . . . [мм] . . . . . . . . . . . . . . . . . . . . . . . . 420
Вес (без воды) . . . . . . . . . . . . . . . . . . . . [кг] . . . . . . . . . . . . . . . . . . . . . . . до 52
Технические параметры

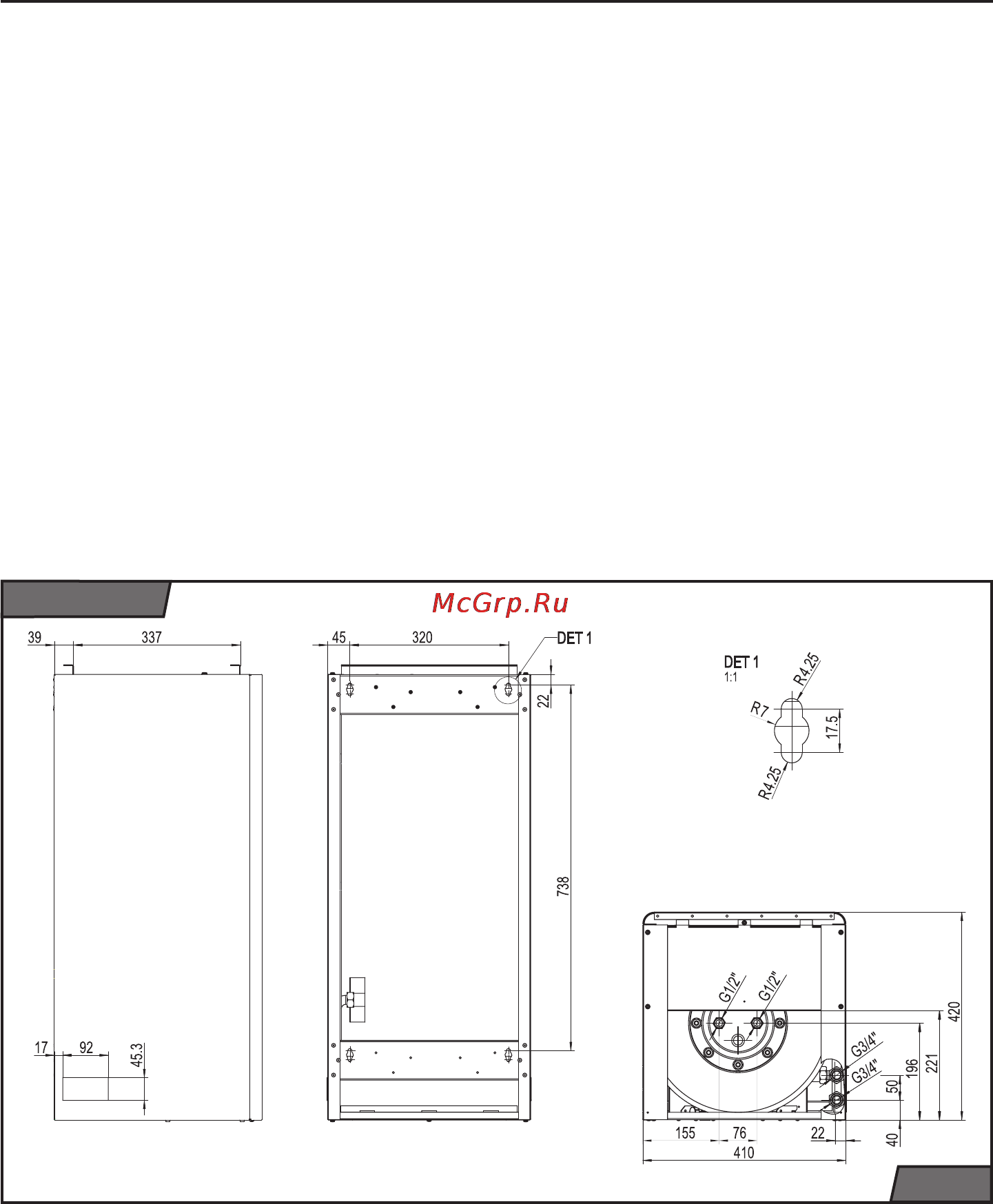

Размеры
Pис. 8
1) определено диапазоном наладки котла
2) определено ограничением температуры отопительной воды: компенсационной способностью расширительного
бака, находящегося под высоким давлением
