7
закреплении крышки болты затягиваются
попеременно (всегда 2 и 2 крест-накрест).
Установка расширительного бака
происходит подобным способом, как
и установка расширительного бака
для системы отопления, но во втором
случае значение рабочего давления
устанавливается большим.
Примечание : В воздушной части
расширительного бака находится клапан,
подобный автомобильному. С помощью него
можно уменьшать содержание воздуха,
понижая тем самым компенсационную
способность емкости или, в случае
необходимости, ее превысить. В случае
подобной неисправности может возникнуть
отказ ее функций. оэтому на трубопровод
горячей хозяйственной воды необходимо
поместить предохранительный клапан – см.
Основные требования по использованию
накопительного бака, указанные в начале
данного руководства.
Пользователю необходимо самому
заботиться о чистоте накопительного бака
и окружающей среды. Если при повороте
крана значительно повышается расход
воды, необходимо проверить давление
подводимой хозяйственной воды или
применить редукционный клапан – см.
Основные требования к использованию
накопительного бака, описанные в начале
данного документа.

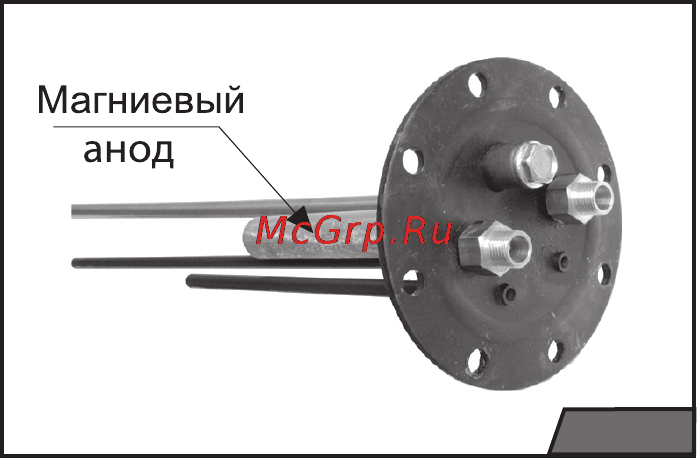

Pис. 2
Гарантия
На накопительный бак предоставляется
гарантия в соответствии с ГАРАНТИЙНЫМ
ПАСПОРТОМ и указанными в нём услови-
ями. Повышенное засорение деталей нако-
пительного бака накипью или износ магни-
евого электрода нельзя квалифицировать
как рекламацию.
Поставка
Накопительный бак поставляется
в полностью собранном виде после
проведения функционального испытания.
В комплект документации входит данное
руководство, подтверждение о качестве
и комплектности изделия, а также
гарантийный талон. В комплект поставки
входят и следующие элементы:
– монтажная планка
– предохранительный клапан
– сливной клапан
– пробка G 1/2”
– винты M6x60 + хомуты
Перевозка и складирование
Бойлер перевозится в картонной упаковке.
Для его складирования необходимы
нормальные условия. Бойлеры перевозятся
и складируются только без воды.
Содержание
- B 60 z v 18 1
- Инструксия по монтажу и обслуживанию бойлера горячей воды 1
- Protherm b 60 z v 18 3
- Содержание 3
- Уважаемый заказчик 5
- Введение 6
- Оснащение 6
- Характеристика 6
- Наполнение и требования к качеству воды 7
- Основные положения 7
- Подключение бойлера к котлу и его установка 7
- Pис 1 8
- Среда и размещение 8
- Схема циркуляции гв 8
- Техническое обслуживание 8
- Эксплуатация бойлера и ее особенности 8
- Pис 2 9
- Гарантия 9
- Перевозка и складирование 9
- Поставка 9
- Положение l и p 10
- Pис 3 11
- Pис 4 11
- Бойлер бойлер 11
- Основные размеры комплекта 11
- Подключение бойлера к котлу сбоку 11
- Размещение бойлера слева 11
- Положение d 12
- Pис 5 pис 6 13
- Pис 7 13
- Основные размеры комплекта 13
- Подключение котла к бойлеру снизу 13
- Размещение под котлом 13
- Pис 8 14
- Размеры 14
- Технические параметры 14
- Pис 9 15
- Допольнительные параметры 15
- Конкретный пример настройки давления 15
- Описание отдельных компонентов 15
- 230 50 16
- Дополнительные технические параметры использования для иных целей 16
- Использования для других целей 16
- Технические изменения 16
