Protherm SOR [17/24] Рис панель управления модуля 120 sor

Инструкция по монтажу и обслуживанию PROTHERM 120 SOR /SOO/

1 - каскадный регулятор

2 - сетевой выключатель

3 - рабочий термостат

4 - термометр

5 - манометр

6 - сигнальная лампочка работы

7 - сигнальная лампочка аварийных состояний

8 - кнопка RESET

9 - переключатель AUTO-MAN

10 - сервисная панель

11 - сетевой предохранитель управляющего регулятора

12 - сетевой предохранитель модуля

13 - выключатель управляющего регулятора

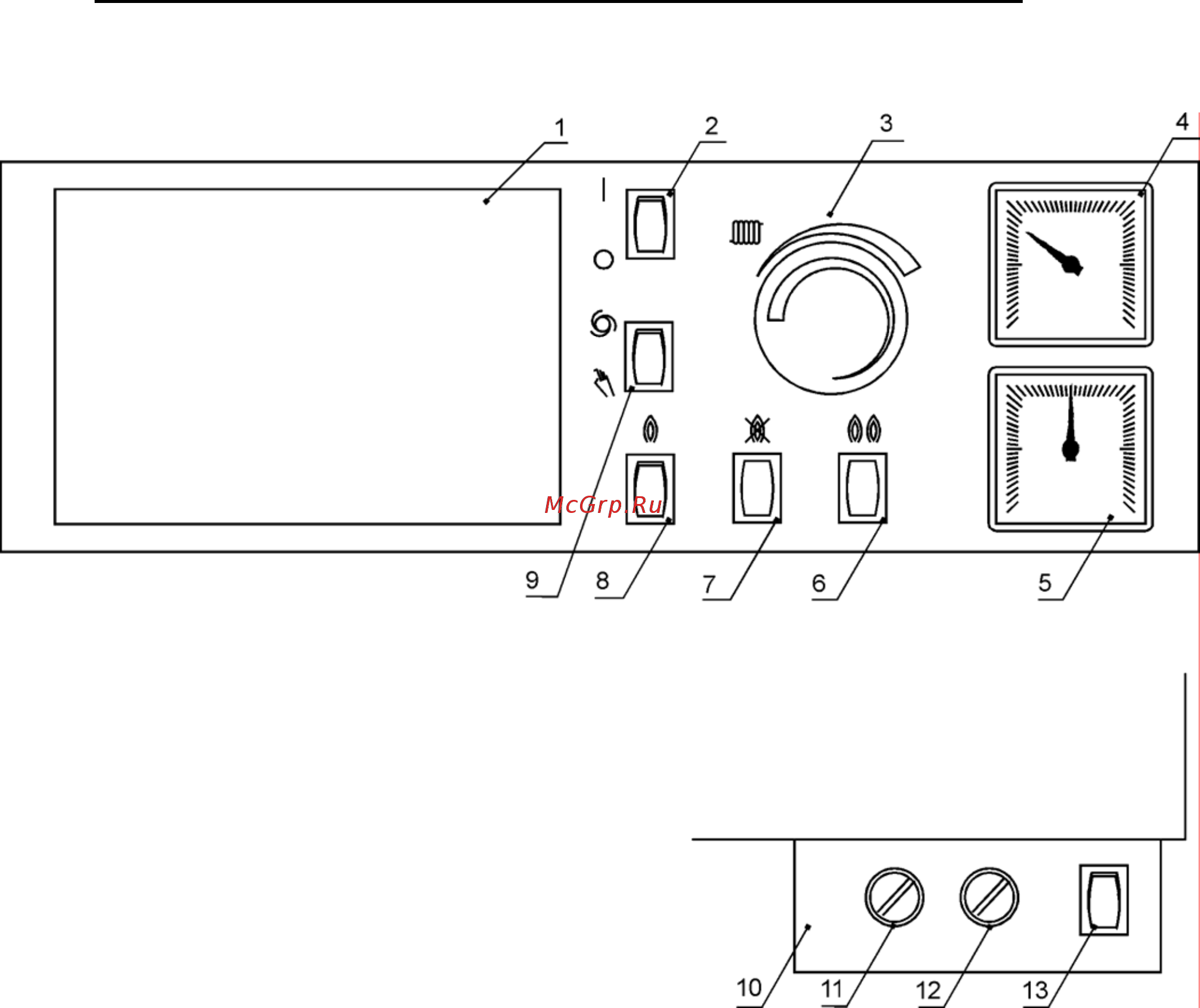

Рис.3 - Панель управления модуля 120 SOR
