Инструкция по монтажу и обслуживанию PROTHERM 120 SOR /SOO/

ПРОЕКТ ПОДСОЕДИНЕНИЯ МОДУЛЕЙ КОТЛОВ PROTHERM 120

К ОТОПИТЕЛЬНОЙ СИСТЕМЕ С ПОДГОТОВКОЙ ГОРЯЧЕЙ ВОДЫ

1 - датчик температуры ГВС 9 - модуль PROTHERM 120 SOR

2 – бойлер ГВС 10 - трехходовой вентиль с

3 - управляющий регулятор электроприводом

HONEYWELL 11 - датчик температуры ОВ

4 - насос контура ГВС (на выходе из комбинированного

5 - модуль PROTHERM 120 SOO источника тепла)

6 - подача газа 12 - закрывающий вентиль

7 - центральный насос ОВ 13 - байпас ОВ

8 - датчик наружной температуры 14 - распределение ОВ

15 - отопительная система

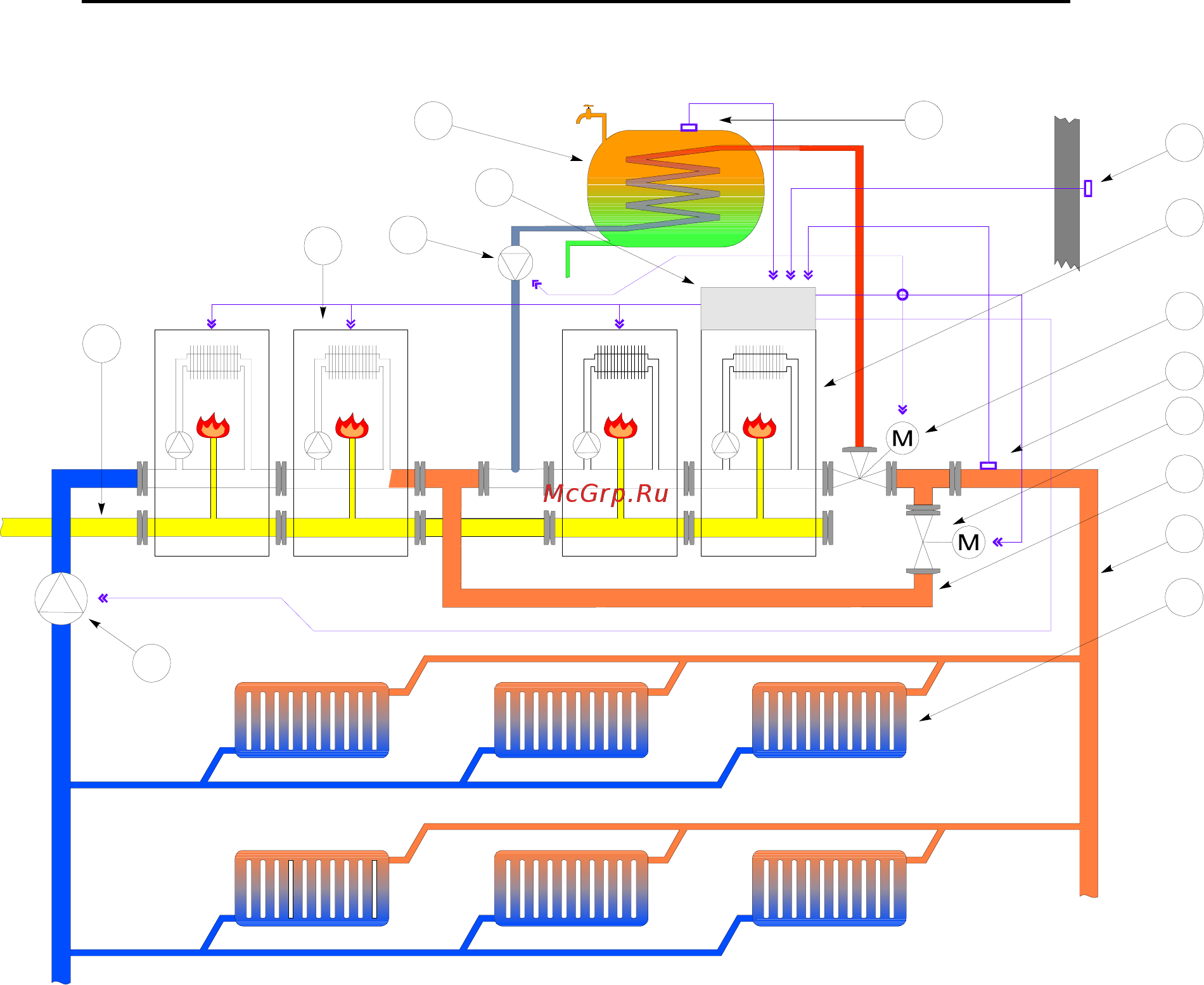

Рис.7 – Пример сборки комбинированного источника из нескольких

модулей
