Delonghi PVC 90 TC [23/28] Крепление варочной поверхности

30 mm min.

40 mm max.

Adhesive side

Рис. 4.5

Рис. 4.4

ВАЖНО: Края поверхности покройте

герметиком “C”.

Уплотнительный материал “C” должны

быть установлены правильно, чтобы

гарантировать идеальное уплотнение

между прибором и блоком. Неправильная

установка может нанести непоправимый

ущерб прибора.

Клеящая сторона

КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

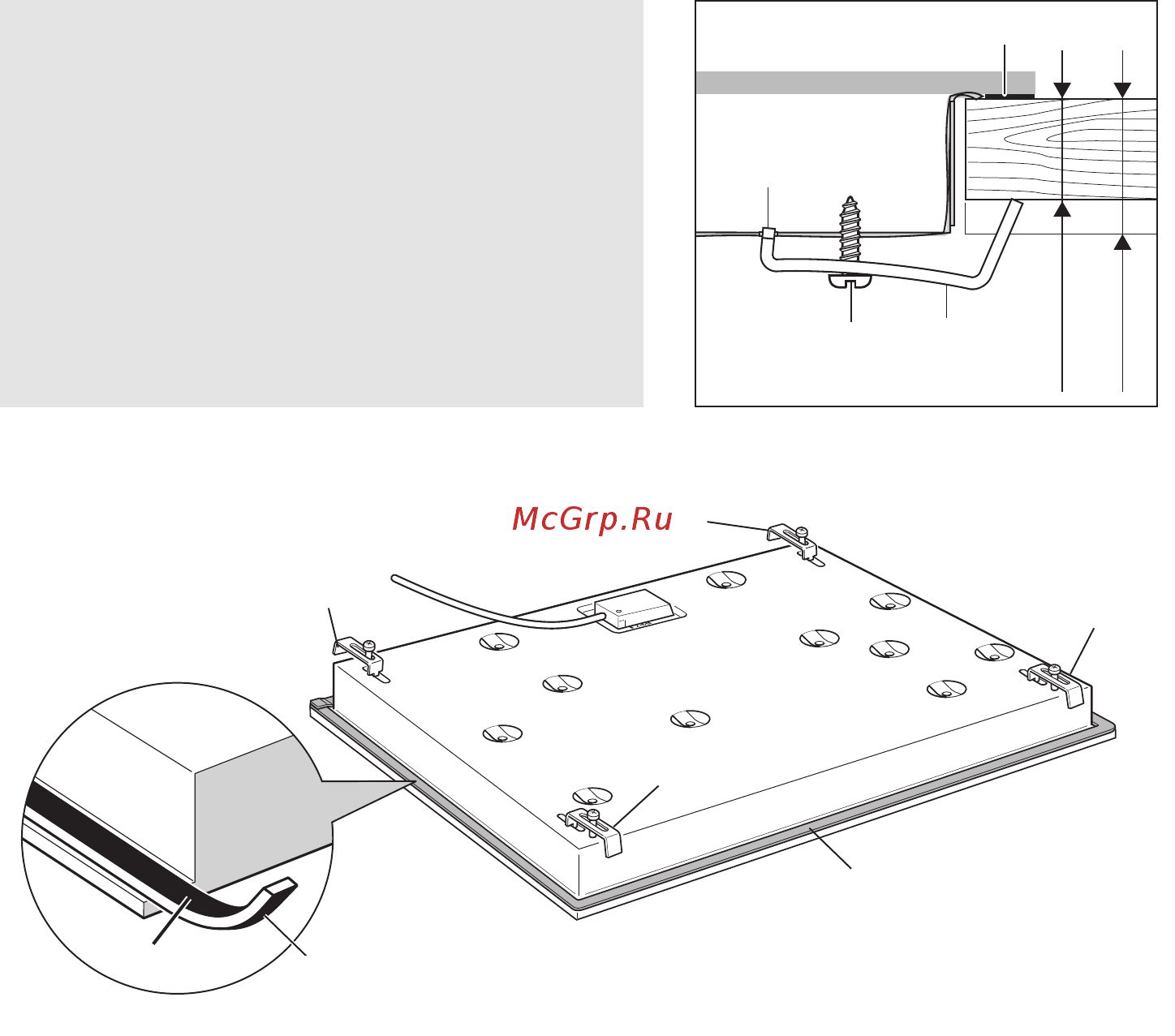

Каждая плита поставляется с набором заглушек и винтами для крепления его на

блоки с рабочей поверхности от 3 до 5 см в глубину.

В комплект входят 4 заглушки “А” и 4 саморезы “B” (рис. 4.4).

• Вырезать необходимый размер.

• Поверните варочную панель вверх тормашками и отложите боковые стекла на

ткань.

• Края поверхности покройте герметиком “C” (рис.4.5).

• Вставьте петли “А” в углубления, затяните винты “B” на несколько поворотов.

 Убедитесь, что петли установлены правильно, как показано на pис 4.4, 4.5.

• Установите варочную панель в отверстие, вырезанное в аппарат и положение

его правильно.

• Установите петли “А” так, чтобы зубцы “D” вошли в отверстие.

• Полностью затяните винты “B”, чтобы поверхность была надежно зафиксирована.

• при помощи острых инструментов отрезать часть прокладки “С”, который

выступает из варочной панели. Будьте осторожны, чтобы не повредить варочную

панель.
