Kaiser EA 644 ElfEm Eco [10/56] Mounting of a cooker hood with electronic control
![Kaiser EA 644 ElfEm Eco [10/56] Mounting of a cooker hood with electronic control](/views2/1726064/page10/bga.png)
10
4
3
1
5
496
9
0
2
EN

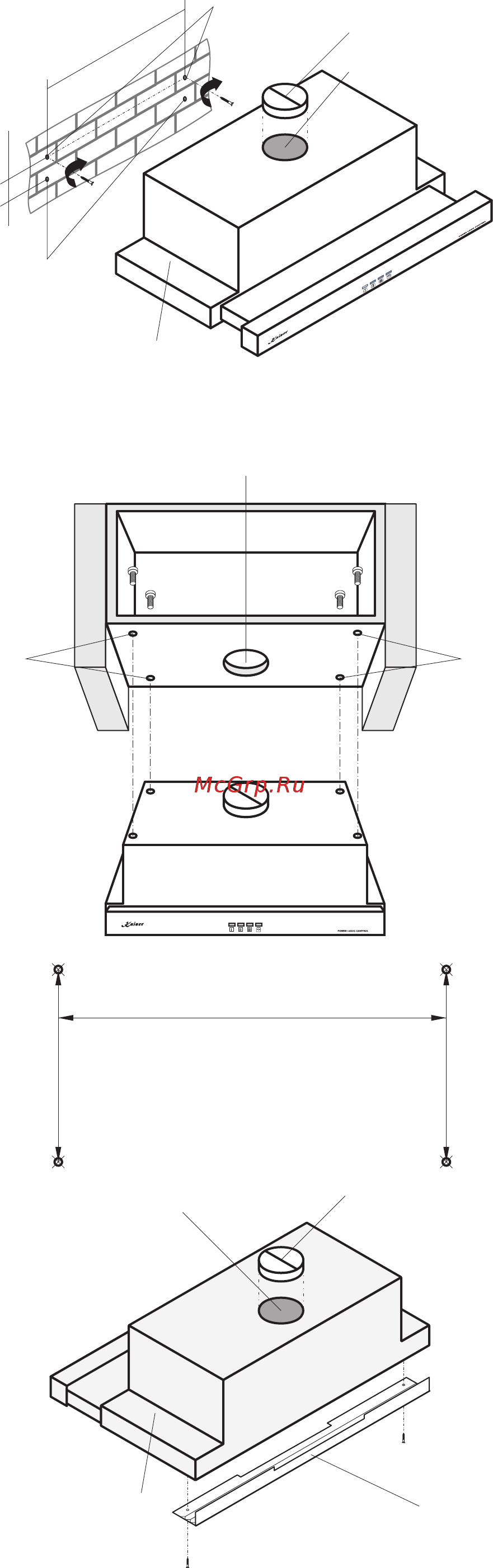

MOUNTING OF A COOKER HOOD WITH
ELECTRONIC CONTROL
• Place the hood body 1 on the wall to get min 650
mm from the cooker plate (see p. 14). Level it
horizontally. Use the bottom of the rear side of the
hood as ruler to trace the line.
Mounting on the wall
There are two ways of installation of the cooker hood:
on the wall and under a wall unit.
• Fasten the cooker hood with a four screws,
operate from the inside of the wall unit.
• For an air extractor mode of the cooker hood
make an opening 7 in the bottom of the wall unit in
advance, in accordance with the drawing.
• Mount the V-flap 4 on the exhaust outlet of the
cooker hood 5.
• Trace a vertical line on the wall to indicate the
centre of the cooker plate.
Mounting under a wall unit
• Mount the V-flap 4 on the exhaust outlet of the
cooker hood 5.
• f the cooker hood will be operate in odour I
absorber mode it is necessary to install charcoal
filter.
• Drill in the wall unit the four holes 6 in predefined
places using a drill of Ø 4 mm.
• Drill the holes 3 under 90 mm of the top holes 2.
Drive the plugs.
• Measure a distance between the hood’s bottom
and the top holes 2. Trace a horizontal line on the
wall on the same distance above the bottom line.
Mark the mounting holes on the wall: 496 mm
between the holes or 248 mm between each hole
and the central line.
• Tight the screws in the holes 3, operate from the
inside of the cooker hood.
• Drill the holes using a drill of Ø 8 mm, drive the
plugs in and then tight the screws.
• Hang the cooker hood 1 on the screws 2.
• To close possible space between the cooker hood
and the wall, use a plastic spacing bar 8.
4
5
1
8
516
254
7
6 6
