BoneCrusher 810 AS [5/8] Подключение посудомоечной машины

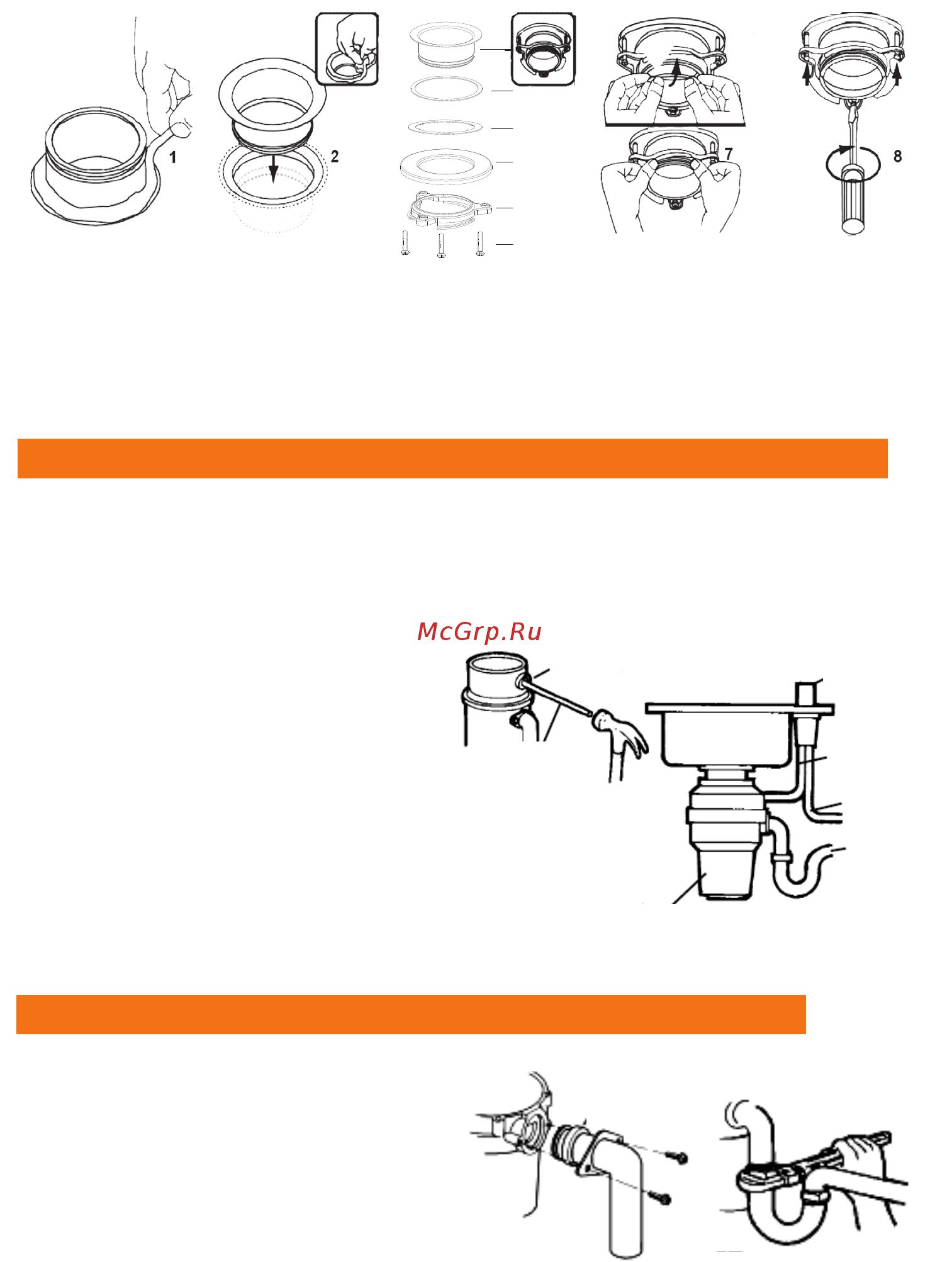

![BoneCrusher BC 810-AS [5/8] Подключение посудомоечной машины](/views2/1726133/page5/bg5.png)
5
При использовании посудомоечной машины
выполнить следующие операции. Если посу-
домоечная машина не подключается – пере-
йти к разделу 3.
А. С помощью тупого инструмента (стального
или деревянного пробойника выбить пробку
(см. E). Не применять отвертку или иной за-
острённый инструмент.
(Когда выбитая пробка падает в измельчи-
тель, её можно извлечь или размолоть при
включении измельчителя. Это не причинит
ему вреда, но на это потребуется некоторое
время).
Б. Подключить шланг посудомоечной маши-
ны (см. F) с помощью зажима. Убедиться в
том, что все соединения затянуты и подклю-
чены по инструкции.
ВЫБИТЬ
ПРОБКУ
ДЕРЕВЯННЫЙ
ИЛИ МЕТАЛЛИЧ.
ПРОБОЙНИК
Обратный
клапан
РЕЗИНОВЫЙ
ШЛАНГ
ШЛАНГ ПОСУ-
ДОМОЕЧНОЙ
МАШИНЫ
СЛИВ
ИЗМЕЛЬЧИТЕ
ЛЬ
ПОДКЛЮЧЕНИЕ ПОСУДОМОЕЧНОЙ МАШИНЫ
В. При подсоединении посудомоечной маши-
ны непосредственно к измельчителю напря-
мую, необходимо использовать клапан обрат-
ного давления.
А. Присоединить выпускное колено к измель-
чителю (см. G), и за тем присоединить ниж-
нюю часть колена, затянув скользящую гайку
(см. Н).
ПРИСОЕДИНЕНИЕ ВЫПУСКНОГО КОЛЕНА
РЕЗИНОВАЯ
ПРОКЛАДКА
РЕЗИНОВАЯ
ПРОКЛАДКА
Резиновая
прокладка
Измельчитель
Резиновый
шланг
Шланг по-
судомоечной
машины
Слив
Обратный
клапан
F
G H
1. Обработать
фланец раковины
герметиком
2. Опустить
фланец в отвер-
стие раковины и
плотно прижать,
удалить излишки
герметика
3. Под мойкой
последовательно
соеденить детали
4. Застегнуть
стопорное кольцо
в пазы
5. Затянуть кре-
пежные болты
ВЫБИТЬ
ПРОБКУ
ДЕРЕВЯННЫЙ
ИЛИ МЕТАЛЛИЧ.
ПРОБОЙНИК
Обратный
клапан
РЕЗИНОВЫЙ
ШЛАНГ
ШЛАНГ ПОСУ-
ДОМОЕЧНОЙ
МАШИНЫ
СЛИВ
ИЗМЕЛЬЧИТЕ
ЛЬ
Деревяный или
металлический
пробойник
Выбить
пробку
E
Rubber gasket
Fiber gasket
3
4
5
6
7
8
