ECONCEPT TECH 25 C

102 RU

cod. 3540I381 - 06/2008 (Rev. 00)

Присоединение с помощью коаксиальных труб

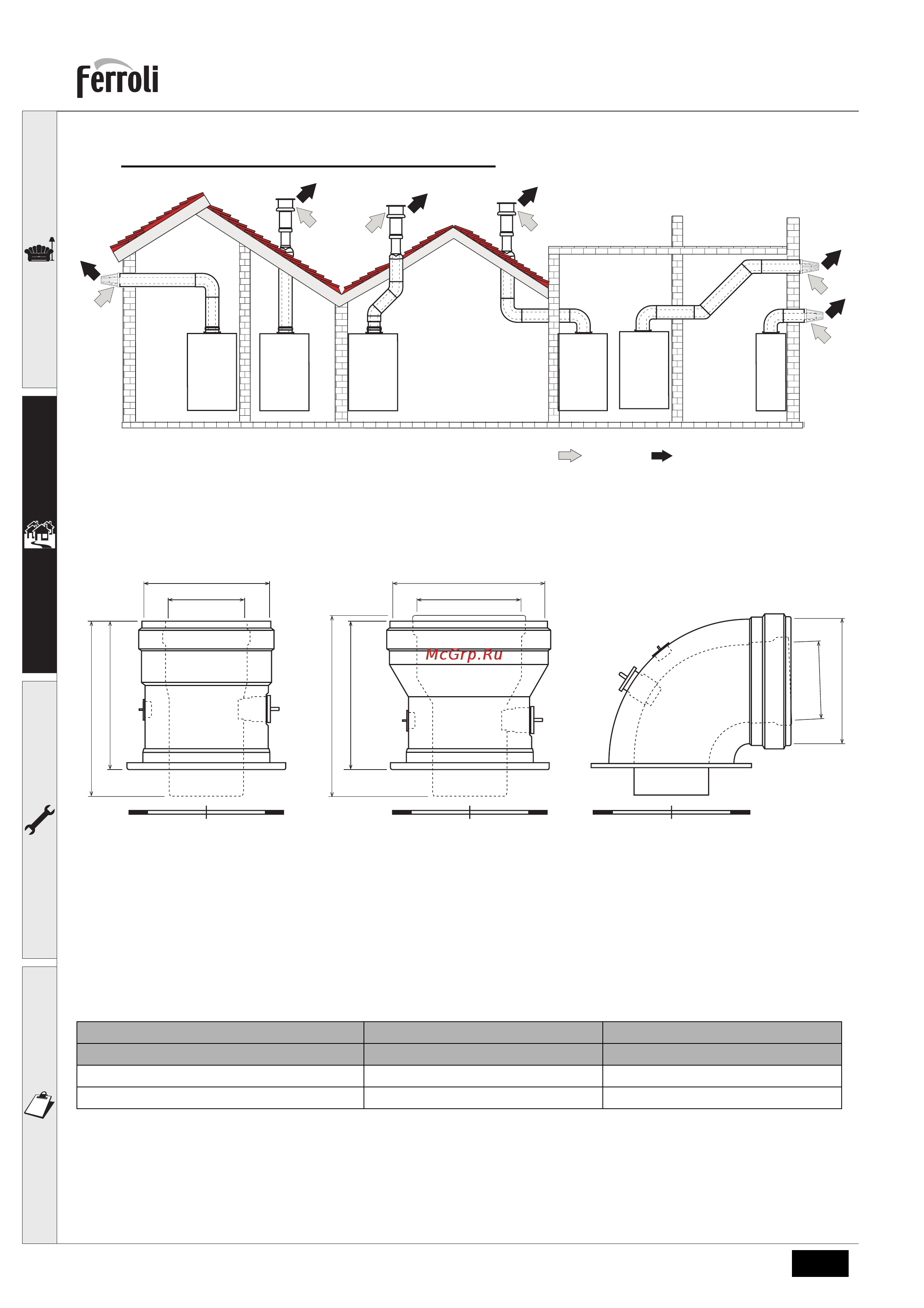

рис. 20 - Примеры присоединения с помощью коаксиальных труб ( = Воздух / = Дымовые газы)

Для коаксиального подсоединения установите на агрегате один из следующих соединительных элементов. Отверстия в

стене для крепления котла следует выполнять в соответствии с указаниями в sez. 4.1. Горизонтальные участки труб для

удаления продуктов сгорания должны иметь наклон вниз (в сторону котла) во избежание стекания образующегося

конденсата наружу.

рис.2

1 - Фасонные элементы для коаксиальных воздуховодов

Перед выполнением монтажа проверьте по таблица 2, не будет ли превышена максимально допустимая длина дымохода,

имея в виду, что каждому коаксиальному колену соответствует уменьшение длины в размере, указанном в следующей

таблице. Например, воздуховод диам. 60/100, состоящей из колена 90° и горизонтального участка длиной 1 метр, имеет

эквивалентную длину, равную 2 м.

Таблица.2 - Максимально допустимая длина коаксиальных воздуховодов

Коаксиальный 60/100 Коаксиальный 80/125

Максимально допустимая длина 5 м 15 м

Коэффициент уменьшения для колен 90° 1 м 0,5 м

Коэффициент уменьшения для колен 45° 0,5 м 0,25 м

Ø 100

Ø 60

120

142

Ø 80

Ø 127

120

147

Ø 100

Ø 60

041002X0 041006X0 041001X0
