ECONCEPT TECH 25 C
113RU
cod. 3540I381 - 06/2008 (Rev. 00)
4.2 Общий вид и основные узлы

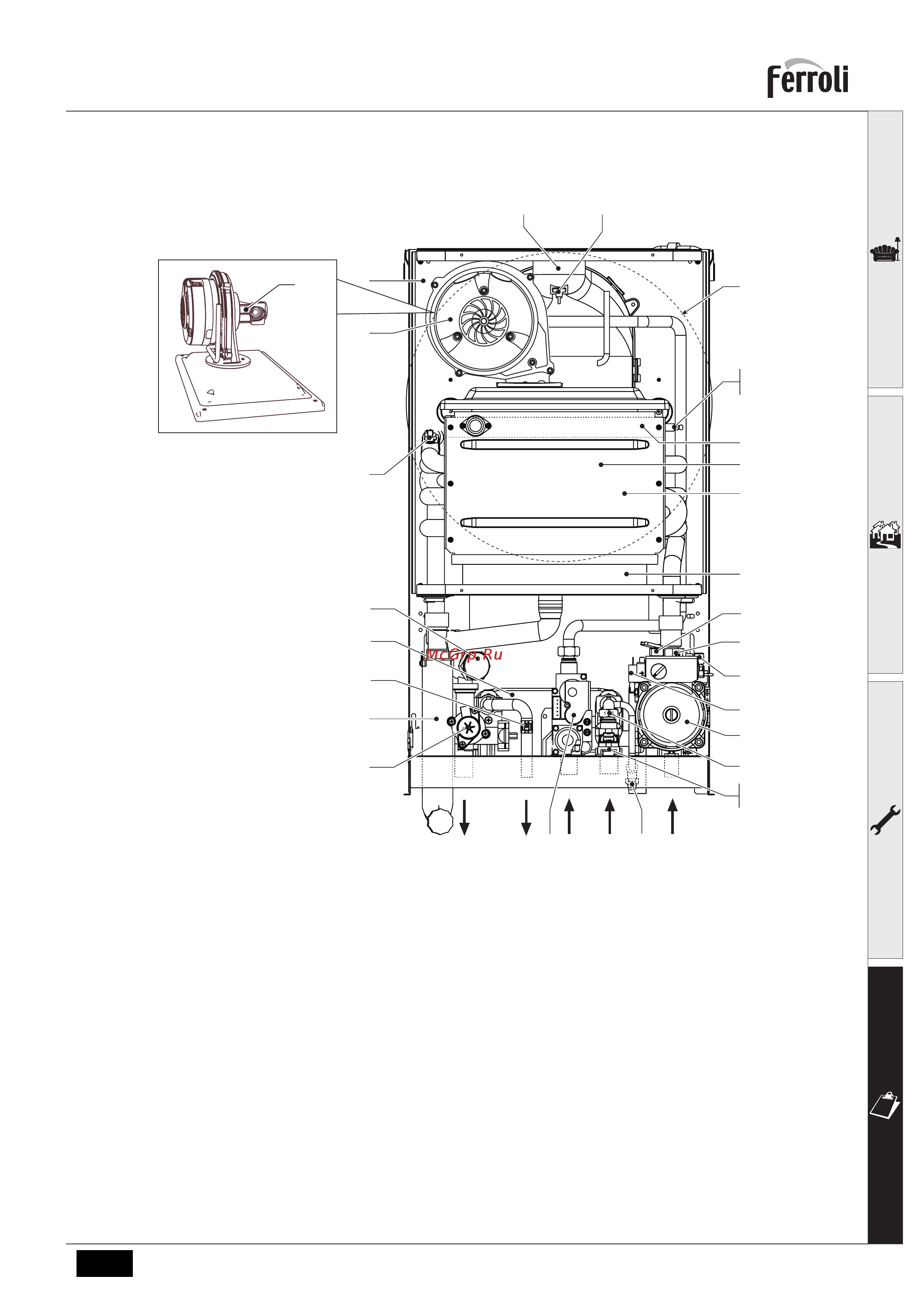

рис. 31 - Общий вид
5 Герметичная камера
7 Подвод газа
8 Выходной штуцер контура ГВС
9 Входной штуцер контура ГВС
10 Выходной штуцер контура отопления
11 Обратный трубопровод системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
22 Основная горелка
29 Патрубок для отвода дымовых газов
32 Циркуляционный насос системы отопления
36 Автоматический воздухоотводчик
37 Фильтр на входе холодной воды
39 Регу
лятор расхода
42 Датчик температуры воды в системе ГВС
44 Газовый клапан
56 Расширительный сосуд
74 Кран для заливки воды в систему
82 Следящий электрод
95 Отводной клапан
114 Реле давления воды
136 Расходомер
161 Конденсационный теплообменник
186 Датчик возврата
188 Электрод зажигания
191 Датчик температуры дымовых газов
193 Сифон
194 Теплообменник системы ГВС
196 Бак для конденсата
250 Фильтр на подающем
трубоп
роводе системы
отопления
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
201
56
22
161
19
196
186
36
114
32
1197448
74
10
95
193
278
82
188
16
5
29 191
250
14
42
39
136
37
194
