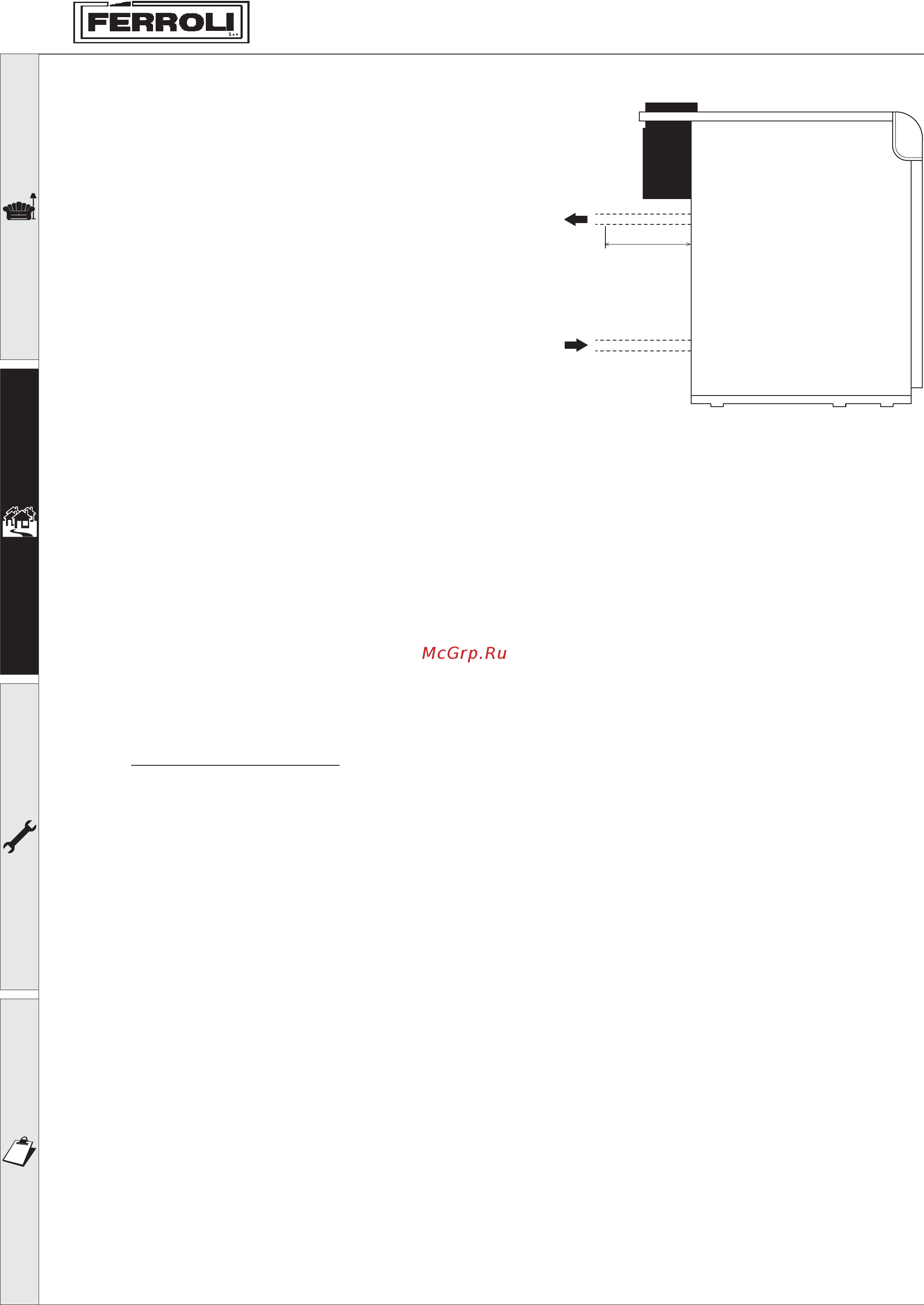

Ferroli PEGASUS F3 N 2S [10/36] Подключение к дымоходу
![Ferroli PEGASUS F3 N 2S [10/36] Подключение к дымоходу](/views2/1072658/page10/bga.png)
Содержание
- Pegasus f3 n 2s 1
- И обслуживанию 1
- Инструкция по 1
- Эксплуатации монтажу 1
- Ferrol 3
- Pegasus f3 n 2s 3
- Инструкция по эксплуатации 3
- Монтаж 3
- Технические характеричстики 3
- Техобслуживание 3
- Ferrol 4
- Pegasus f3 n 2s 4
- Введение 4
- Инструкция по эксплуатации 4
- Панель управления 4
- Включение и выключение 5
- Выключение 5
- Регулирование 5
- Регулирование давления воды в системе 5
- Регулирование температуры системы 5
- Регулирование термостата помещения при установке термостата помещения 5
- Редазиз гз и 23 5
- Ренвои 5
- Розжиг 5
- Геннон 6
- Неисправности 6
- Редазиз гз и 23 6
- Техобслуживание 6
- Ferrol 7
- Pegasus f3 n 2s 7
- Гидравлические подключения 7
- Место установки 7
- Монтаж 7
- Общие рекомендации 7
- Ferroli 8
- Pegasus f3 n 2s 8
- Подключение газа 8
- Доступ к электроплате и внутренним компонентам контрольной панели 9
- Подключение к электросети 9
- Редазиз гз и 23 9
- Ренвои 9
- Электрические подключения 9
- Геннон 10
- Модульная установка котлов 10
- Основные указания 10
- Подключение к дымоходу 10
- Редазиз гз и 23 10
- Позиционирование котлов в каскаде и подключение их к коллекторы дымовых газов 11
- Редазиз гз и 23 11
- Ренвои 11
- Характеристики системной воды 11
- Вид сбоку 12
- Вид сверху 2 модуля 12
- Вид сверху 3 модуля вид сверху 4 модуля 12
- Репноь редазиз ез и 2 12
- Стандартные котлы 12
- Теплогенераторы в блоке с коллектором дымовых газов в форме общего короба 12
- Ferroli 13
- Pegasus f3 n 2s 13
- Геннон 14
- Основные функции контроллера 14
- Редазиз гз и 23 14
- Электрические подключения при модульной установке 14
- Электронный контроллер последовательности поставляется по дополнительному запросу 14
- Применение систем 15
- Редааиа гз и 23 15
- Реннои 15
- Геннон 16
- Редазиз гз и 23 16
- Ferroli 17
- Pegasus f3 n 2s 17
- Панель контроля и управления для модульных котлов в каскаде поставляется по заказу 17
- Pegasus f3 n 2s 18
- Регулирование 18
- Техобслуживание 18
- Ferroli 19
- Pegasus f3 n 2s 19
- Ferroli 20
- Pegasus f3 n 2s 20
- Ооо 20
- Запуск котла 21
- Перед розжигом 21
- Проверки в процессе эксплуатации 21
- Редазиз гз и 23 21
- Ренвои 21
- Розжиг котла 21
- Pegasus f3 n 2s 22
- Обслуживание 22
- Анализ процесса горения 23
- Открытие передней панели 23
- Редазиз гз и 23 23
- Ренвои 23
- Ferroli 24
- Pegasus f3 n 2s 24
- Разборка и чистка блока горелки 24
- Запальник 25
- Очистка котла и дымохода 25
- Редазиз гз и 23 25
- Ренвои 25
- Редазиз гз и 28 26
- Ренно1 1 26
- Устранение неполадок 26
- Редазиз гз и 23 27
- Ренвои 27
- Ferrol 28
- Pegasusf3 n 2s 28
- Размеры и подключения 28
- Технические характеристики 28
- Ferroli 29
- Pegasus f3 n 2s 29
- Общий вид и основные компоненты 29
- Лица технических данных 30
- Геннон 32
- Редазиз гз и 23 32
- Электрическая схема подключений для моделей 119 и 136 32
- Электрические схемы 32
- Главная электрическая схема для моделей 119 и 136 33
- Редазиз гз и 23 33
- Ренвои 33
- Геннон 34
- Редазиз гз и 23 34
- Электрическая схема подключений для моделей 153 170 187 221 255 и 289 34
- Главная электрическая схема для моделей 153 170 187 221 255 и 289 35
- Редазиз гз и 23 35
- Ренвои 35
- Ferroli 36
Похожие устройства
- Toshiba L875D-B7M Инструкция по эксплуатации
- Grundig GNF 41820 X Инструкция по эксплуатации
- Protherm ГЕПАРД Инструкция по эксплуатации
- Bosch SO 200-1 Инструкция по эксплуатации
- Asus VX7SX-S1130V Black Инструкция по эксплуатации
- Grundig GNF 41820 Инструкция по эксплуатации
- Bosch SK 300 Инструкция по эксплуатации
- Samsung FW77KSTR Инструкция по эксплуатации
- Grundig GNF 41610 X Инструкция по эксплуатации
- Bosch SK 400 Инструкция по эксплуатации
- Brandt ME1040X Инструкция по эксплуатации
- Grundig GNF 41610 Инструкция по эксплуатации
- Bosch SK 500-3 ZB Инструкция по эксплуатации
- Cata Ceres 900 Blanca Инструкция по эксплуатации
- Grundig GNF 11510 X Инструкция по эксплуатации
- Cata Ceres 600 Blanca Инструкция по эксплуатации
- Bosch ST 120-2 Инструкция по эксплуатации
- Grundig GNF 11510 Инструкция по эксплуатации
- Bosch ST 160-2 Инструкция по эксплуатации
- Zumman 1702 Инструкция по эксплуатации
ГЕННОН Редазиз ГЗ И 23 Любые дополнительный устройства контроля и безопасности температурный датчик датчик давления и т п следует размещать на подающем трубопроводе не дальше 40 см от тыльной стенки котла см Рис 7 2 6 Подключение к дымоходу Диаметр трубы соединяющей котел с дымовой трубой не должен быть меньше диаметра обратного клапана Длина вертикального участка должна составлять как минимум 50 см начиная от обратного клапана Дымоход должен быть собран в соответствии с действующими стандартами Диаметры манжетов обратного клапана даны в таблице 2 2 7 Модульная установка котлов МОНТАЖ КОТЛА ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ СЛУЖБЫ С СОБЛЮДЕНИЕМ ВСЕХ ИНСТРУКЦИЙ И УКАЗАНИЙ Основные указания Рекомендуется установить перед котлом на подающем и обратном трубопроводах запорные вентили для изоляции котла от системы в случае необходимости В случае такого подключения каждый котел должен быть оборудован клапаном безопасности установленном на подающем трубопроводе Если подающий и обратный трубопровод проложены таким образом что есть риск образования воздушных пробок то рекомендуется установить воздушники в местах их возможного образования Чтобы избежать конденсации пара из продуктов сгорания разность температуры воды в подающем и обратном трубопроводе не должна превышать 20 С Удаление продуктов сгорания производится через дымовую трубу живое сечение которой должно отвечать действующим нормам но не быть меньше чем соединительные патрубки между котлами модулями и коллектором Если есть необходимость использовать коллекторы для удаления продуктов сгорания то см схемы на Рис 8 и 9 Все соединения между котлом и дымовой трубой должны быть герметичны Производительность газового счетчика должна соответствовать максимальному потреблению газа при работе всех устройств подключенных к нему Осуществляя различные подключения к котлу следите за тем чтобы не повредить трубы внутри котла Подключение газа к котлам должно выполнятся в соответствии с действующими стандартами 10
