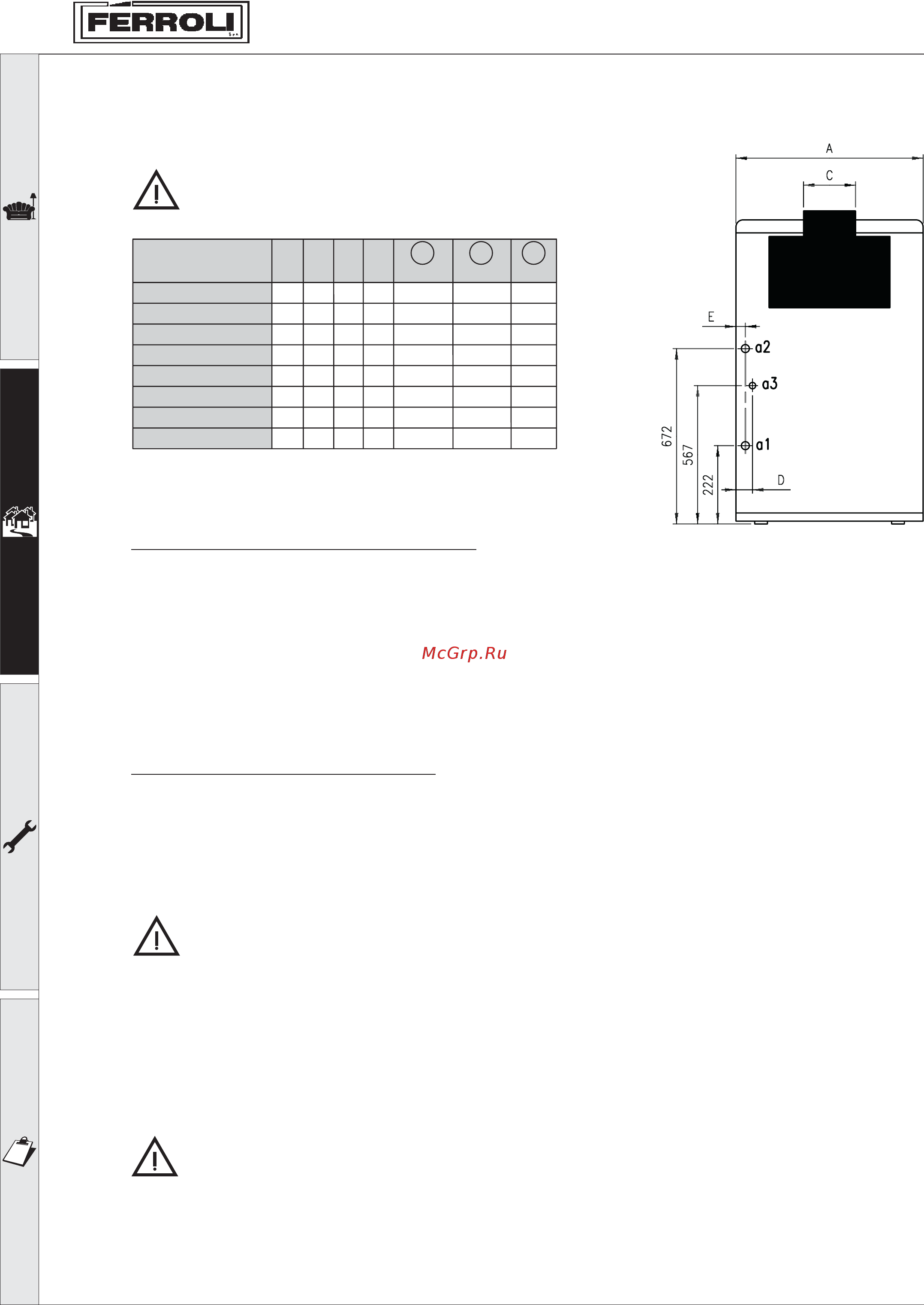

Pegasus F3 N 2S FERROLI Рекомендуется установить перед котлом на подающем и обратном трубопроводах запорные вентили для изоляции котла от системы в случае необходимости Вид с зади Тип и модель А C D E Pegasus F3 N 119 2S 930 220 50 Pegasus F3 N 136 2S 1020 250 53 Pegasus F3 N 153 2S 1100 250 Pegasus F3 N 170 2S О яя подключение котла к гидравлической системе за тем чтобы не повредить трубы внутри котла с ртка Отопление Подача Отопление 42 2 2 45 2 2 1 58 43 2 2 1 1 2 1190 300 60 46 2 2 1 1 2 Pegasus F3 N 187 2S 1270 300 58 44 2 2 1 1 2 Pegasus F3 N 221 2S 1440 300 57 45 2 2 1 1 2 Pegasus F3 N 255 2S 1610 350 62 46 2 2 1 1 2 Pegasus F3 N 289 2S 1780 350 66 49 2 2 1 1 2 1 Е фа2 аЗ о а1 Рис 2 Характеристики системной воды Если вода имеет жесткость выше 25 Рг то следует применять водоподготовку так как жесткая вода является причиной образования накипи Мы настоятельно рекомендуем придерживаться этого правила так как даже несколько миллиметров накипи приводят к значительному перегреву стенок котла и как результат к серьезным проблемам ИСПОЛЬЗУЕМАЯ ВОДА ДОЛЖНА ПОДВЕРГАТЬСЯ ПРЕДВАРИТЕЛЬНОЙ ПОДГОТОВКЕ В СЛЕДУЮЩИХ СЛУЧАЯХ а Большая система с большим содержанием воды В Частая подпитка системы В случае частичного или полного опорожнения системы рекомендуется заполнять ее подготовленной водой Заполнение котла и системы Давление холодной воды в заполненной системе должно составлять 1 бар давление показывает манометр котла деталь 2 Рис 1 В случае снижения давления в системе вызванного испарением газов растворенных в воде пользователь должен повысить его осуществив подпитку системы используя наполнительный кран После окончания операции подпитки всегда закрывайте кран 2 4 Подключение газа Перед подключением убедитесь что установка может работать на подключаемом топливе и аккуратно почистите все трубы газовой систему котла от мелкого мусора Газ должен быть подключен к соответствующему штуцеру см Рис 2 с использованием жесткой металлической трубы или длинного шлангового соединения между котлом и газовой системой следует установить газовый кран Тщательно проверьте герметичность всех газовых подключений Производительность газового счетчика должна соответствовать максимальному потреблению газа при работе всех устройств подключенных к нему Диаметр газовой трубы выходящей из котла не определяет диаметр трубу между котлом и счетчиком он должен быть подобран в зависимости от длинны этого участка и потери напора в соответствии с действующими стандартами Не используйте газовую трубу для заземления электрических приборов 8
