4 | Сведения о бойлере RU
6 720 641 157 (2009/09)
2 Сведения о бойлере
2.1 Применение
Бойлер предназначен для работы с отопительным
котлом, в котором предусмотрено подключение
датчика температуры бойлера (NTC). При этом
максимальная мощность загрузки бойлера
отопительным котлом не должна превышать 24,8 кВт.
Подключая бойлеры к котлам с большей тепловой
мощностью:
B Ограничить мощность нагрева бойлера до
указанных выше параметров (см. инструкцию по
монтажу котла).
Это ограничивает частоту включений котла и
сокращает время зарядки.
При больших потребностях в горячей воде возможно
параллельное подключение нескольких бойлеров.
2.2 Использование по назначению
B Бойлер должен использоваться только для
подогрева бытовой воды.
Другое использование считается применением не по
назначению. Ответственность производителя не
распространяется на возникшие в результате этого
повреждения.
2.3 Объем поставки

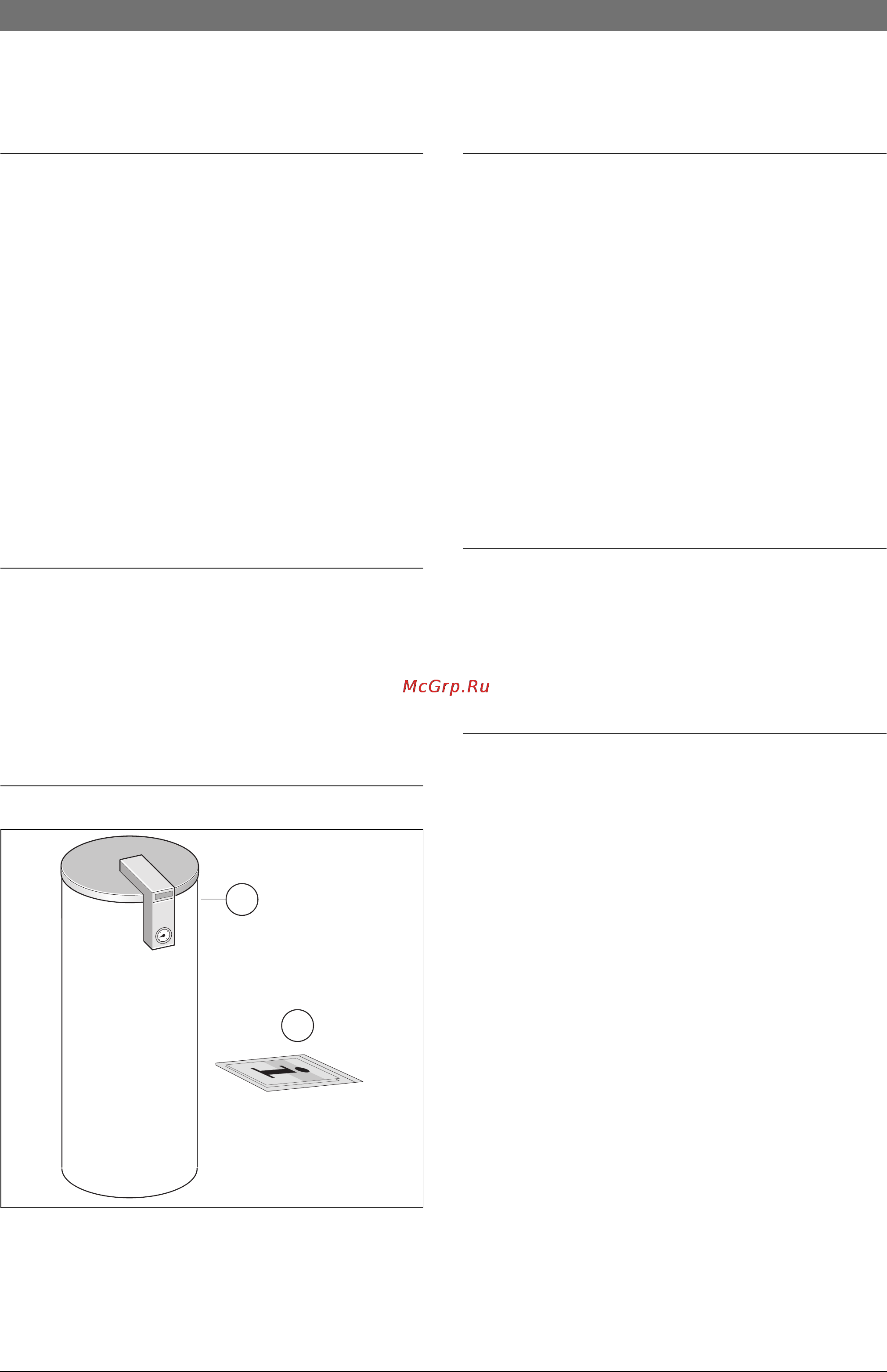

Рис 1
1 Бойлер
2 Техническая документация
2.4 Оснащение
• Датчик температуры бойлера (NTC) с
соединительным штекером для подключения к
отопительному котлу, имеющему разъем для NTC.
• Эмалированный бак бойлера
• Магниевый анод
• Изоляция со всех сторон из жесткого пенопласта,
не содержащего фторуглеводородов и
фторхлоруглеводородов
• Термометр
• Обшивка из пленки ПВХ с подкладкой из мягкого
пенопласта и с застежкой-молнией на задней
стороне Крышки из пластмассы.
• Фланец бойлера
2.5 Противокоррозионная защита
Поверхности бойлера, соприкасающиеся с питьевой
водой, имеют однородное эмалированное покрытие
Это покрытие нейтрально по отношению к обычной
питьевой воде и монтажным материалам. Для
дополнительной защиты установлен магниевый анод.
2.6 Описание функций
• При расходе горячей воды температура в верхней
части бойлера понижается примерно на 8 – 10 °C,
после чего котел включится на нагрев бойлера.
• При частых кратковременных потреблениях
горячей воды могут возникать отклонения от
установленной температуры воды в бойлере из-за
расслоения горячей воды в верхней части бойлера.
Эти отклонения определяются системой и не
подлежат изменению.
• Вмонтированный термометр показывает
температуру верхнего слоя горячей воды
резервуара бойлера. Вследствие естественного
температурного расслоения горячей воды заданная
температура бойлера может рассматриваться лишь
в качестве усредненного значения. Поэтому
показание температуры и точка срабатывания
регулятора температуры бойлера не идентичны.
