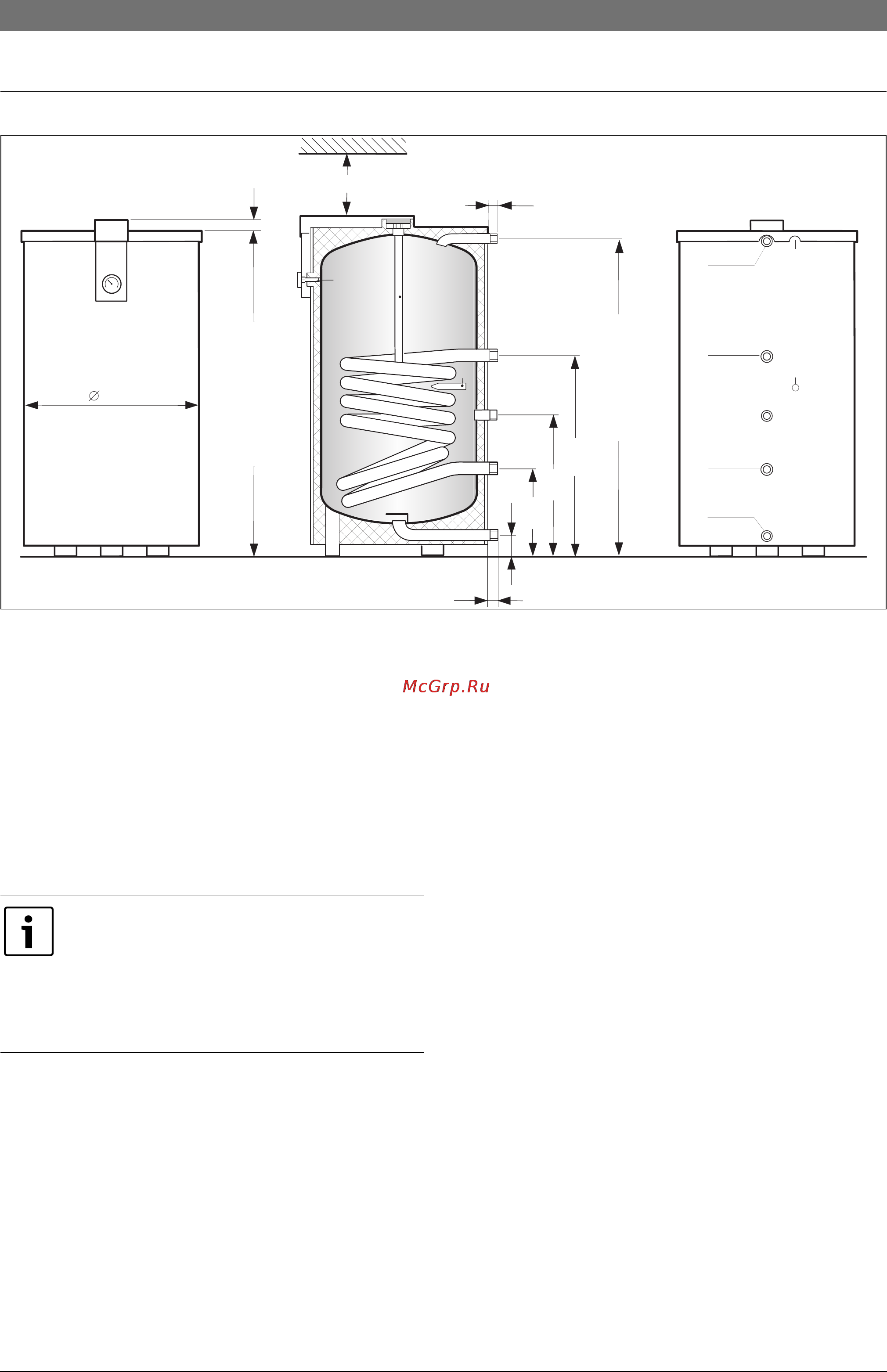

2.7 Монтажные и присоединительные размеры

Рис 2

E Опорожнение

KW Подвод холодной воды R ¾ (наружная резьба)

L Кабельный ввод температурного датчика бойлера

(термисторного)

MA Магниевый анод

Обратная линия бойлера (наружная резьба R 1)

SF Датчик температуры бойлера (NTC)

T Погружная гильза с термометром для показания

температуры

Подающая линия бойлера (наружная резьба R 1)

WW Горячая вода R ¾ (наружная резьба)

ZL Подключение циркуляции R ¾ (наружная резьба)

510

SO 120-1 = 935

SO 160-1 = 1185

SO 200-1 = 1435

300

SO 120-1 = 900

SO 160-1 = 1150

SO 200-1 = 1400

235

565

389

6 720 618 846-01.1O

R /

R 1

R /

R 1

KW/E

Замена защитного анода:

B Выдерживайте расстояние до потолка

≥ 300 мм.

B При замене устанавливайте стержневой

или цепной анод с металлическим

соединением с баком бойлера.
