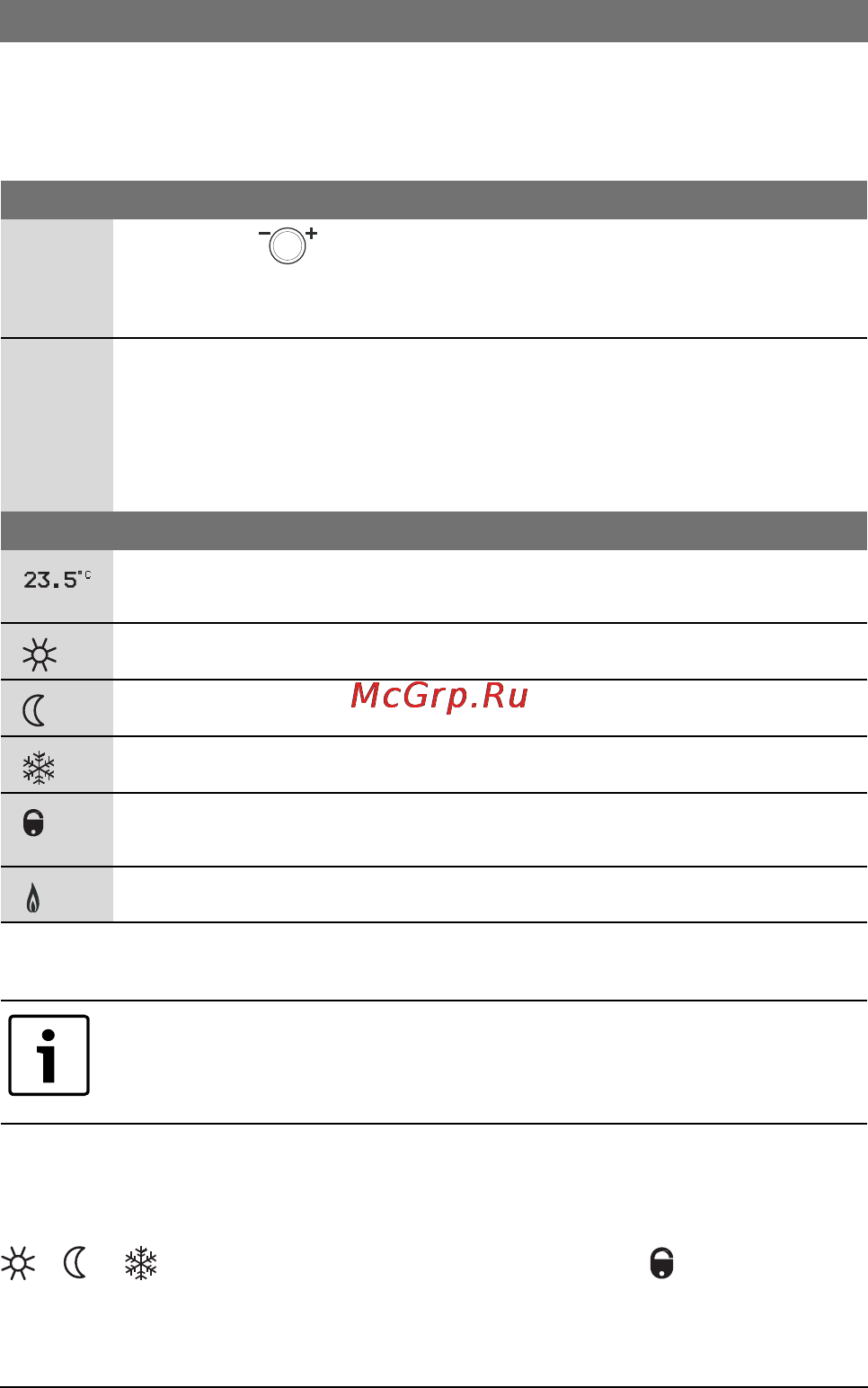

Bediening | 11
6 720 619 912 (2009/09)
5Bediening
De FR 10 kan de verwarming alleen regelen als er een functie actief
is. In combinatie met een schakelklok (Toebehoren), wordt via het
tijdprogramma automatisch tussen de actueel ingestelde functie
/ / en verwarmingsfunctie geblokkeerd gewisseld.
Vorstbescherming is gewaarborgd (Æ Hoofdstuk
5.6 op
pagina
19).
Bedieningselementen (Æ Afbeelding 1 op pagina 150)
1
Keuzeknop :
- Draaien = waarde instellen
- Indrukken = instelling/waarde bevestigen
2 Toets mode:
- Functie wijzigen
- Gebruikersniveau openen = ca. 3 seconden indrukken
- Installateursniveau openen = ca. 6 seconden indrukken
- Naar hogere niveau terugkeren
Symbolen (Æ Afbeelding 1 op pagina 150)
Actuele kamertemperatuur of gewenste kamertemperatuur
(Als u aan de keuzeknop draait)
Functie Verwarmen
Functie Sparen
Functie Eco
Geen verwarmingsfunctie beschikbaar, Bijv. verwarmingsfunctie
geblokkeerd vanwege de schakelklok (Toebehoren)
Branderfunctie
Tabel 3
Stel de regelaar aanvoertemperatuur van het ver-
warmingstoestel op de maximaal benodigde aan-
voertemperatuur in.
