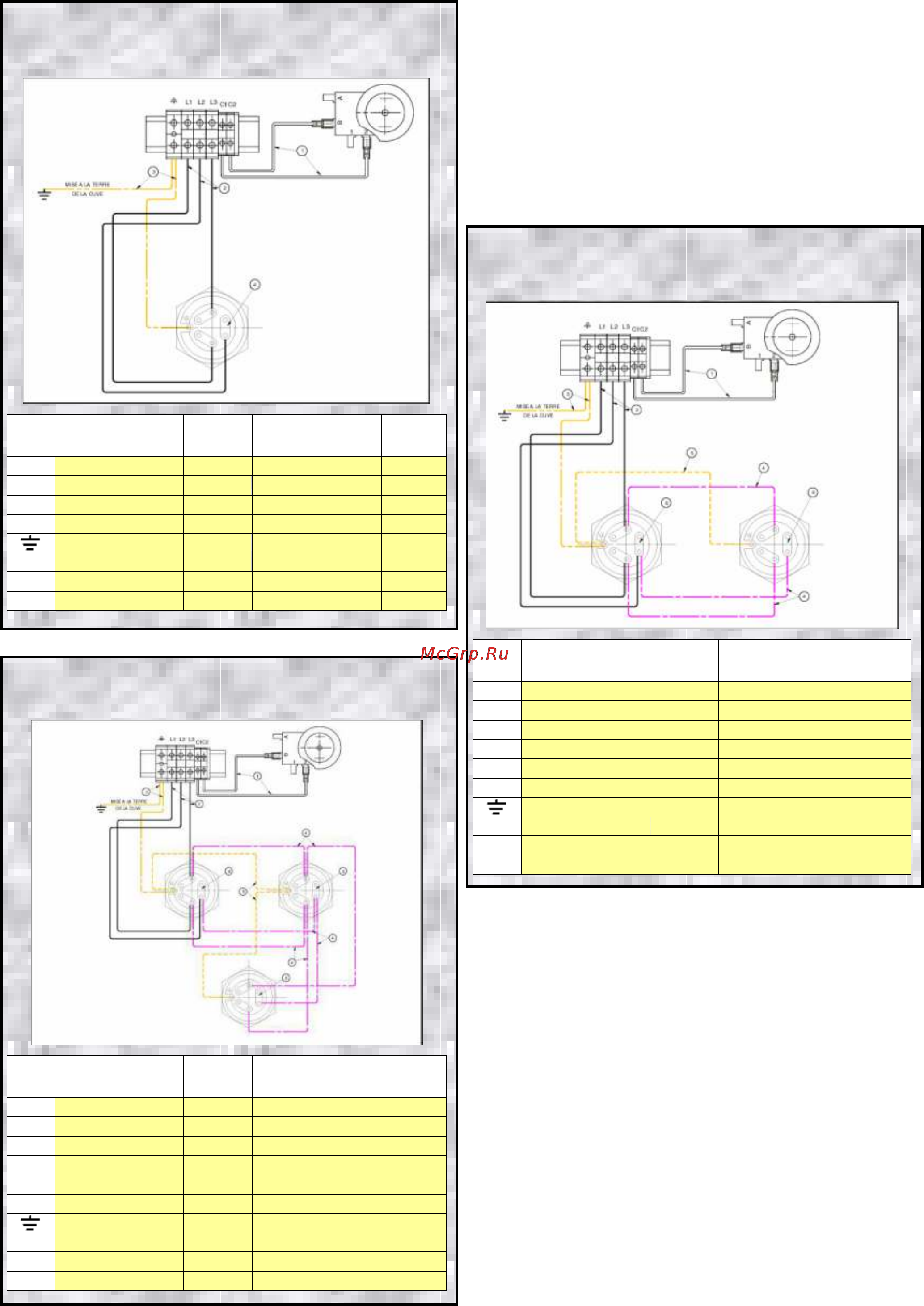

- 15 -
4
Проводка "треугольником" 12 кВт
(три фазы, 400 В)
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Команды 1.5 Красный 2
2 Питание 10 Чёрный 3
3 Земля 10 Зелёный/жёлтый 2
4 Соед. пит. 3
Крышка защит.
блока конд.
25 Зелёный/жёлтый 1
L Кольцо – блок 1 25 Серый 3
C Кольцо – блок 1 5-6 Серый 2
6
Проводка "треугольником" 36 кВт
(три фазы, 400 В)
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Команды 1.5 Красный 2
2 Питание 10 Чёрный 3
3 Земля 10 Зелёный/жёлтый 2
4 Соед. пит. 6 Чёрный 3
5 Соед. земли 6 2
6 Планка разъёмов 6
Крышка защит.
блока конд.
25 Зелёный/жёлтый 1
L Кольцо – блок 1 25 Серый 3
C Кольцо – блок 1 5-6 Серый 2
5
Проводка "треугольником" 24 кВт
(три фазы, 400 В)
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Команды 1…5 Красный 2
2 Питание 10 Чёрный 3
3 Земля 10 Зелёный/жёлтый 2
4 Соед. пит. 6 Чёрный 3
5 Соед. земли 6 Зелёный/жёлтый 1
6 Планка разъёмов 6
Крышка защит.
блока конд.
25 Зелёный/жёлтый 1
L Кольцо – блок 1 25 Серый 3
C Кольцо – блок 1 5-6 Серый 2
