- 17 -
7

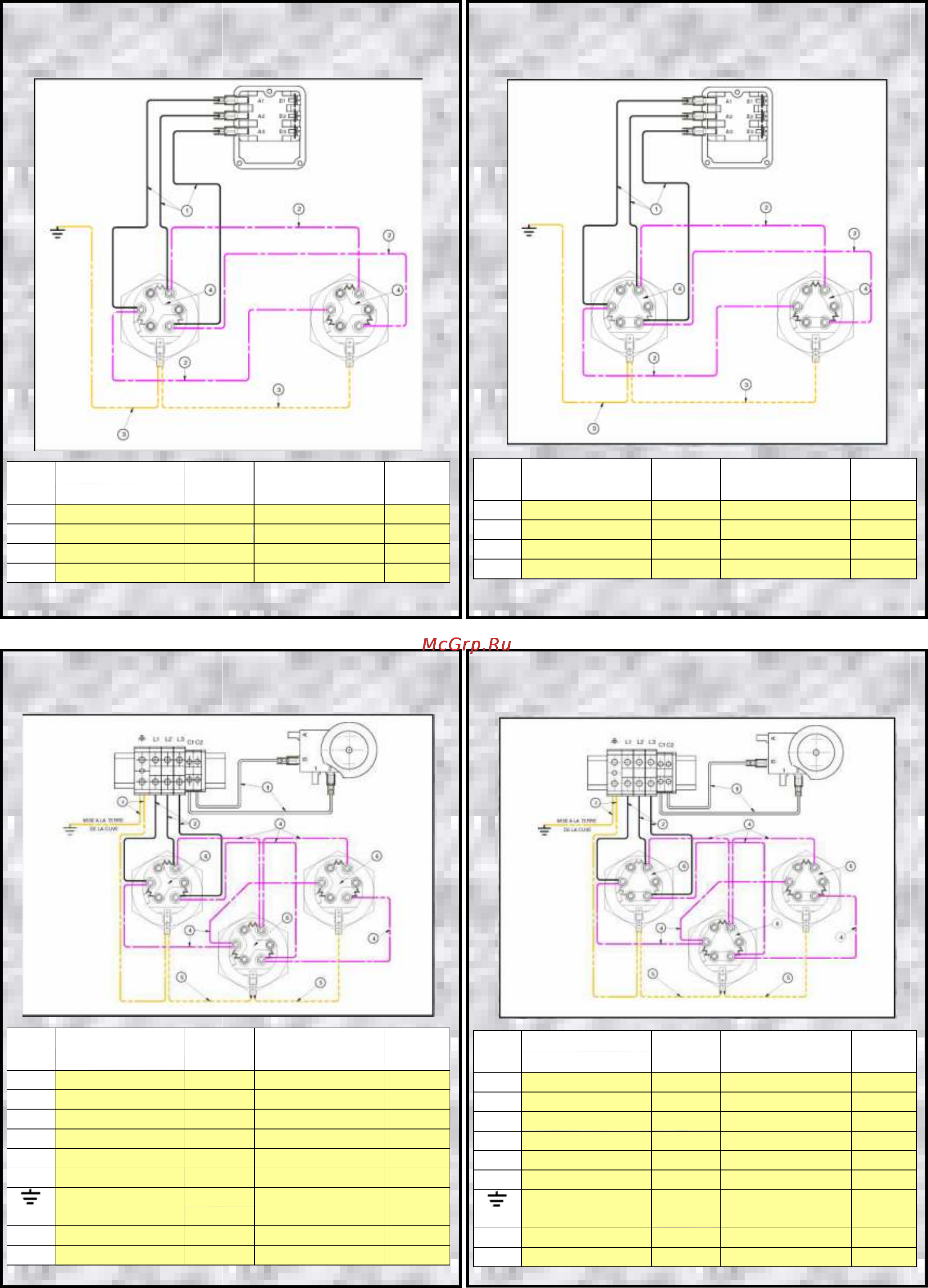

Проводка 6 кВт (три фазы, 400 В) со
скруткой звёздной четвёркой
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Питание 6 Чёрный 3
2 Соед. пит. 6 Чёрный 3
3 Земля 6 Зелёный/жёлтый 2
4 Планка разъёмов 2
8
Проводка 13.5-18 кВт (три фазы, 400
В) со скруткой звёздной четвёркой
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Команды 1...5 Красный 2
2 Питание 10 Чёрный 3
3 Земля 10 Зелёный/жёлтый 2
4 Соед. пит. 6 Чёрный 6
5 Соед. земли 6 Зелёный/жёлтый 2
6 Планка разъёмов 3
Крышка защит.
блока конд.
25 Зелёный/жёлтый 1
L Кольцо – блок 1 25 Серый 3
C Кольцо – блок 1 5-6 Серый 2
7
Проводка 6 кВт (три фазы, 230 В) со
скруткой звёздной четвёркой
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Питание 6 Чёрный 3
2 Соед. пит. 6 Чёрный 3
3 Земля 6 Зелёный/жёлтый 2
4 Планка разъёмов 2
8
Проводка 13.5-18 кВт (три фазы, 230 В)
со скруткой звёздной четвёркой
КОД
ТИП СЕЧЕ-
НИЕ
ЦВЕТ К-ВО
1 Команды 1...5 Красный 2
2 Питание 10 Чёрный 3
3 Земля 10 Зелёный/жёлтый 2
4 Соед. пит. 6 Чёрный 6
5 Соед. земли 6 Зелёный/жёлтый 2
6 Планка разъёмов 3
Крышка защит.
блока конд.
25 Зелёный/жёлтый 1
L Кольцо – блок 1 25 Серый 3
C Кольцо – блок 1 5-6 Серый 2
Содержание
- Руководство по монтажу и эксплуатации 1
- Содержание 3
- Код тип сече ние 13
- Проводка 15 квт три фазы 400 в со скруткой звёздной четвёркой 13
- Проводка 30 квт три фазы 400 в со скруткой звёздной четвёркой 13
- Проводка 9 квт три фазы 230 в со скруткой звёздной четвёркой 13
- Цвет к во 13
- Код тип сече ние 15
- Проводка треугольником 12 квт три фазы 400 в 15
- Проводка треугольником 24 квт три фазы 400 в 15
- Проводка треугольником 36 квт три фазы 400 в 15
- Цвет к во 15
- Код тип сече ние 17
- Проводка 13 18 квт три фазы 230 в со скруткой звёздной четвёркой 17
- Проводка 13 18 квт три фазы 400 в со скруткой звёздной четвёркой 17
- Проводка 6 квт три фазы 230 в со скруткой звёздной четвёркой 17
- Проводка 6 квт три фазы 400 в со скруткой звёздной четвёркой 17
- Цвет к во 17
- Просьба ознакомиться с общими условиями гарантии гарантийный сертификат поставляется вместе с устройством гарантия действительна только при условии возврата компании производителю правильно заполненного отрывного талона 23
