58
Сізге қызмет көрсету үшін бізде кәсіби мамандар бар. Ешқашан
операцияны өзіңіз жүргізбеңіз.
2. Керамикалық плитаны салқындату жабдықтарына, ыдыс жуғыш
машиналарға және айналмалы кептіргіштерге орнатуға болмайды.
3. Керамикалық плитаның сенімділігін арттыру үшін ол жақсы жылу
сәулеленуді қамтамасыз ететіндей орнатылуы керек.
4. Жұмыс бетінің үстіндегі қабырға мен жылу әсерінде болатын аймақ жылуға
төзімді болуы керек.
5. Зақымданбау үшін көп қабаттар мен адгезив ыстыққа төзімді болуы керек.
6. Бумен тазартқышты қолдануға болмайды.
7. Бұл керамикалық плита 0,427 ом аспайтын жүйелік кедергісі бар қуат
көзіне қосуға болады. Қажет болған жағдайда жүйенің кедергісі туралы
ақпарат алу үшін жеткізуші мекемеңізден кеңес алыңыз.

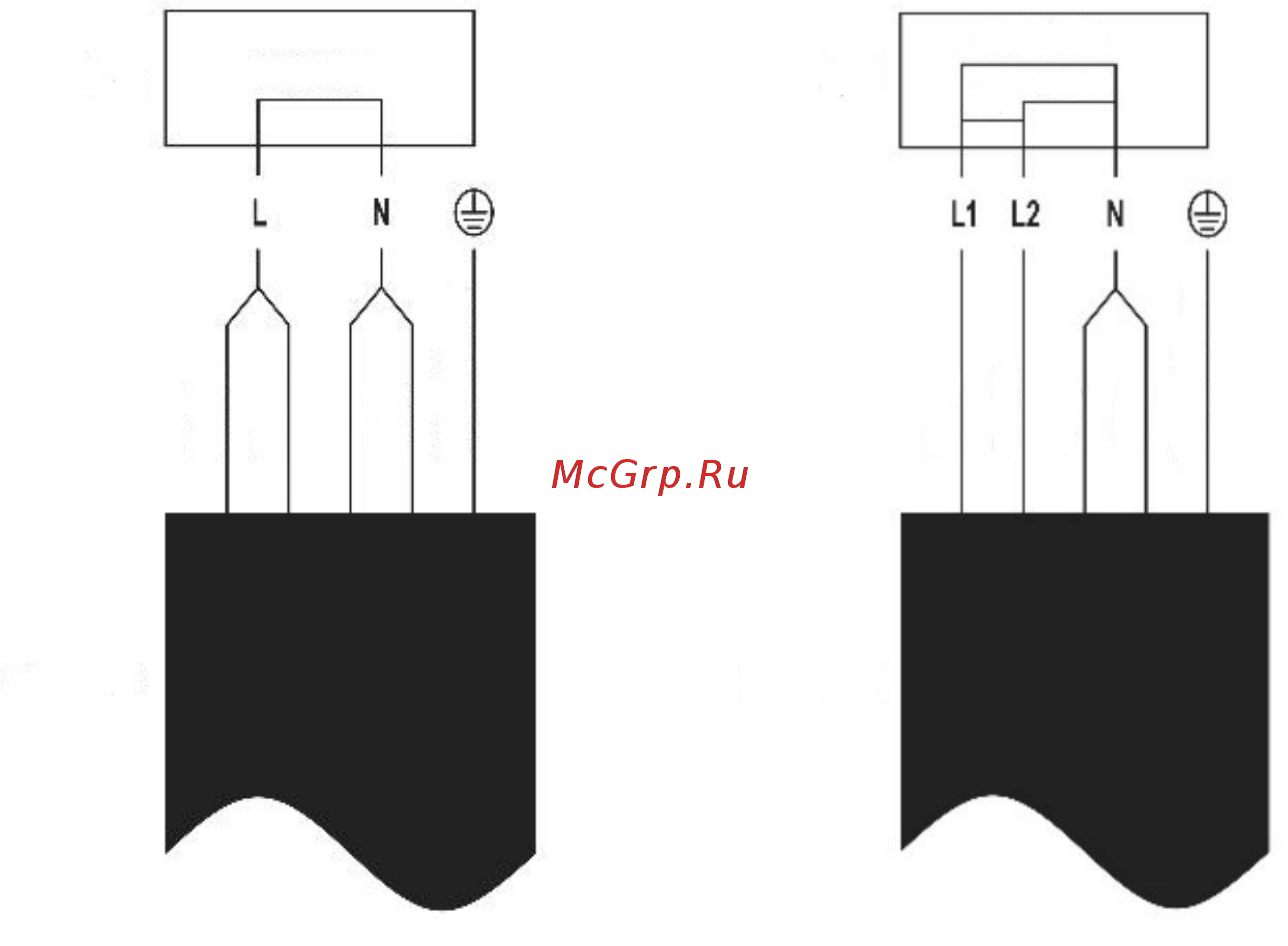

Подключение варочной панели к источнику
питания
Источник питания следует подключать в соответствии с действующим
стандартом или однополюсный автоматический выключатель. Способ
подключения показан ниже.
1. Егер кабель зақымдалған болса немесе оны ауыстыру қажет болса, оны
апаттық жағдайлардың алдын алу үшін сатылымнан кейінгі маман тиісті
құралдарды қолданып жөндеу керек.
Кіріс
~220 - 240 В
Қара
Қоңыр
Сұр
Көк
Сары/Жасыл
Қуат сымы
~220-240 В
~ 400В
~ 220-240В
Кіріс
Қара
Қоңыр
Сұр
Көк
Сары/Жасыл
Қуат сымы
