![Korting HIB 64940 B Maxi [21/30] Cautions](/img/pdf.png)
Korting HIB 64940 B Maxi [21/30] Cautions
![Korting HIB 64940 B Maxi [21/30] Cautions](/views2/1727912/page21/bg15.png)
21
РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ СКОБЫ
После установки закрепите варочную поверхность на рабочей поверхности с помощью 2 скоб,
расположенных в нижней части оборудования (см изображение). Отрегулируйте положение скобы
так, чтобы оно подходило для рабочей поверхности различной толщины.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Установка индукционной варочной поверхности должна осуществляться квалифицированным
персоналом или техническими специалистами. Никогда не проводите установку самостоятельно.
2. Варочная поверхность не должна устанавливаться над посудомоечной машиной, холодильной
или морозильной камерами, стиральной машиной или сушильным барабаном, поскольку влажность
может повредить электронику оборудования.
3. Варочная поверхность должна быть установлена таким образом, чтобы обеспечить наилучшую
передачу тепла, что будет способствовать бесперебойной работе оборудования.
4. Стены и зона нагрева над рабочей поверхностью должны выдерживать высокую температуру.
5. Во избежание любых повреждений прокладка и клейкий материал должны быть термостойкими.
ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ИСТОЧНИКУ ПИТАНИЯ ДОЛЖНО
ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ. ПЕРЕД ПОД-
КЛЮЧЕНИЕМ ВАРОЧНОЙ ПОВЕРХНОСТИ УБЕДИТЕСЬ, ЧТО:
1. ЭЛЕКТРОПРОВОДА РАССЧИТАНЫ НА МОЩНОСТЬ ОБОРУДОВАНИЯ.
2. НАПРЯЖЕНИЕ СЕТИ СООТВЕТСТВУЕТ ЗНАЧЕНИЮ, УКАЗАННОМУ В ЗАВОДСКОЙ
ТАБЛИЧКЕ.
3. СЕЧЕНИЕ ПРОВОДА ПИТАНИЯ МОЖЕТ ВЫДЕРЖАТЬ НАГРУЗКУ, УКАЗАННУЮ В ЗАВОД-
СКОЙ ТАБЛИЧКЕ.
НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ПОДКЛЮЧЕНИЯ ВАРОЧНОЙ ПОВЕРХНОСТИ К ИСТОЧНИКУ
ПИТАНИЯ, УДЛИНИТЕЛИ, ПЕРЕХОДНИКИ ИЛИ РАЗВЕТВИТЕЛИ, ТАК КАК ОНИ МОГУТ
ВЫЗВАТЬ ПЕРЕГРЕВ И ПРИВЕСТИ К ВОЗНИКНОВЕНИЮ ПОЖАРА.
СИЛОВОЙ КАБЕЛЬ НЕ ДОЛЖЕН КАСАТЬСЯ ГОРЯЧИХ ПОВЕРХНОСТЕЙ И ДОЛЖЕН РАС-
ПОЛАГАТЬСЯ ТАК, ЧТОБЫ ЕГО ТЕМПЕРАТУРА НИ В ОДНОЙ ТОЧКЕ НЕ ПРЕВЫШАЛА 75С°.
ПРОВЕРЬТЕ С ИНЖЕНЕРОМ
-
ЭЛЕКТРИКОМ, НЕ ТРЕБУЕТСЯ ЛИ ИЗМЕНЕНИЕ
КАБЕЛЬНОЙ СИСТЕМЫ. ЛЮБЫЕ ИЗМЕНЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ.
22
Cautions
The hob must be installed by qualified personnel or technicians. We have
professionals at your service. Please never conduct the operation by yourself.
The hob shall not be mounted to cooling equipment, dishwashers and rotary dryers.
The hob shall be installed such that better heat radiation can be ensured to enhance
its reliability.
The wall and induced heating zone above the work surface shall withstand heat.
To avoid any damage, the sandwich layer and adhesive must be resistant to heat.
A steam cleaner is not to be used.
This ceramic can be connected only to a supply with system impedance no more
than 0.427 ohm. In case necessary, please consult your supply authority for system
impedance information.
Connecting the hob to the mains power supply
The power supply should be connected in compliance with the relevant standard, or a

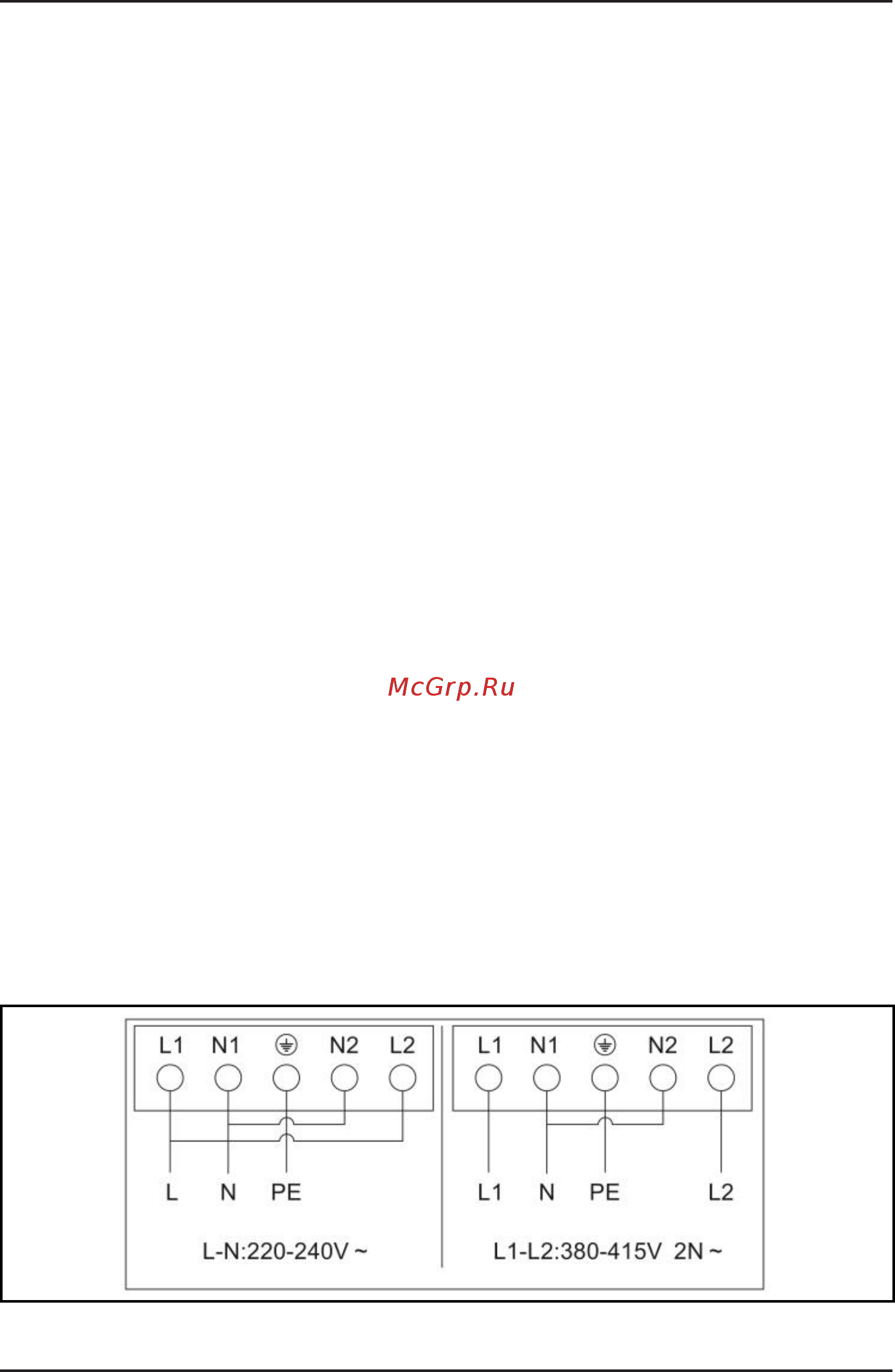

single-pole circuit breaker. The method of connection is shown below.
If the cable is damaged or needs replacing, this should be done by an after-sales
technician using the proper tools, so as to avoid any accidents.
If the appliance is being connected directly to the mains supply, an omnipolar
circuit breaker must be installed with a minimum gap of 3mm between the
contacts.
The installer must ensure that the correct electrical connection has been made and
that it complies with safety regulations.
The cable must not be bent or compressed.
The cable must be checked regularly and only replaced by a proper qualified
person.
