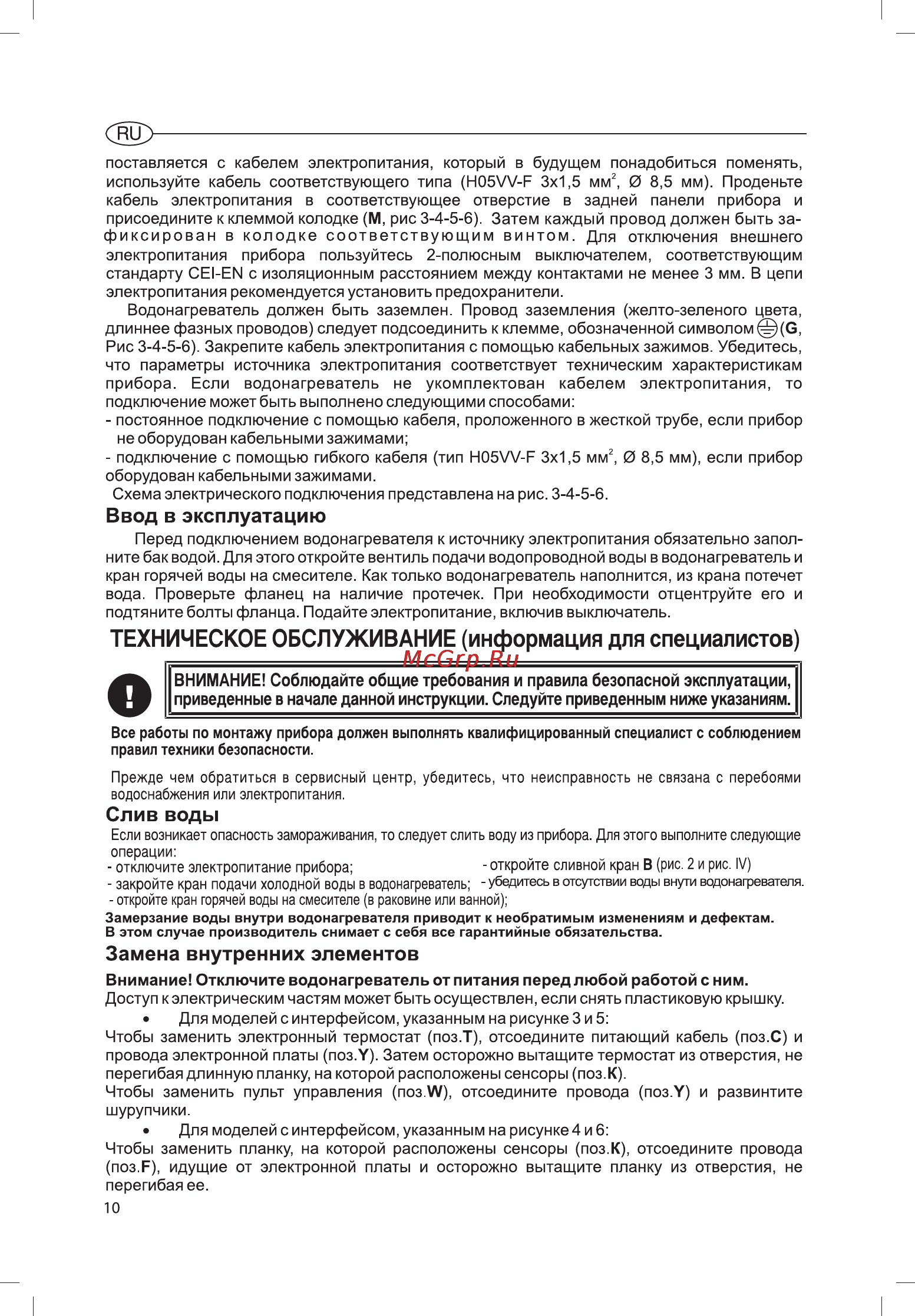

поставляется с кабелем электропитания который в будущем понадобиться поменять используйте кабель соответствующего типа Н05 А Е 3x1 5 мм2 0 8 5 мм Проденьте кабель электропитания в соответствующее отверстие в задней панели прибора и присоедините к клеммой колодке М рис 3 4 5 6 Затем каждый провод должен быть зафиксирован в колодке соответствующим винтом Для отключения внешнего электропитания прибора пользуйтесь 2 полюсным выключателем соответствующим стандарту СЕРБЫ с изоляционным расстоянием между контактами не менее 3 мм В цепи электропитания рекомендуется установить предохранители Водонагреватель должен быть заземлен Провод заземления желто зеленого цвета длиннее фазных проводов следует подсоединить к клемме обозначенной символом С Рис 3 4 5 6 Закрепите кабель электропитания с помощью кабельных зажимов Убедитесь что параметры источника электропитания соответствует техническим характеристикам прибора Если водонагреватель не укомплектован кабелем электропитания то подключение может быть выполнено следующими способами постоянное подключение с помощью кабеля проложенного в жесткой трубе если прибор не оборудован кабельными зажимами подключение с помощью гибкого кабеля тип Н05 Е 3x1 5 мм2 0 8 5 мм если прибор оборудован кабельными зажимами Схема электрического подключения представлена на рис 3 4 5 6 Ввод в эксплуатацию Перед подключением водонагревателя к источнику электропитания обязательно запол ните бак водой Для этого откройте вентиль подачи водопроводной воды в водонагреватель и кран горячей воды на смесителе Как только водонагреватель наполнится из крана потечет вода Проверьте фланец на наличие протечек При необходимости отцентруйте его и подтяните болты фланца Подайте электропитание включив выключатель ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ информация для специалистов О БНИМАНИЕ Соблюдайте общие требования и правила безопасной эксплуатации приведенные в начале данной инструкции Следуйте приведенным ниже указаниям Все работы по монтажу прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности Прежде чем обратиться в сервисный водоснабжения или электропитания центр убедитесь что неисправность не связана с перебоями Слив воды Если возникает опасность замораживания то следует слить воду из прибора Для этого выполните следующие операции отключите электропитание прибора откройте сливной кран В рис 2 и рис IV закройте кран подачи холодной воды в водонагреватель убедитесь в отсутствии воды внуги водонагревателя откройте кран горячей воды на смесителе в раковине или ванной Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам В этом случае производитель снимает с себя все гарантийные обязательства Замена внутренних элементов Внимание Отключите водонагреватель от питания перед любой работой с ним Доступ к электрическим частям может быть осуществлен если снять пластиковую крышку Для моделей с интерфейсом указанным на рисунке 3 и 5 Чтобы заменить электронный термостат поз Т отсоедините питающий кабель поз С и провода электронной платы поз У Затем осторожно вытащите термостат из отверстия не перегибая длинную планку на которой расположены сенсоры поз К Чтобы заменить пульт управления позМ отсоедините провода поз У и развинтите шурупчики Для моделей с интерфейсом указанным на рисунке 4 и 6 Чтобы заменить планку на которой расположены сенсоры поз К отсоедините провода поз Б идущие от электронной платы и осторожно вытащите планку из отверстия не перегибая ее 10
