12
Оставляем за собой право на изменения!
Инструкция по эксплуатации. Системы управления Logamatic 4311/4312 • Издание 09/2002
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Модули и их функции5

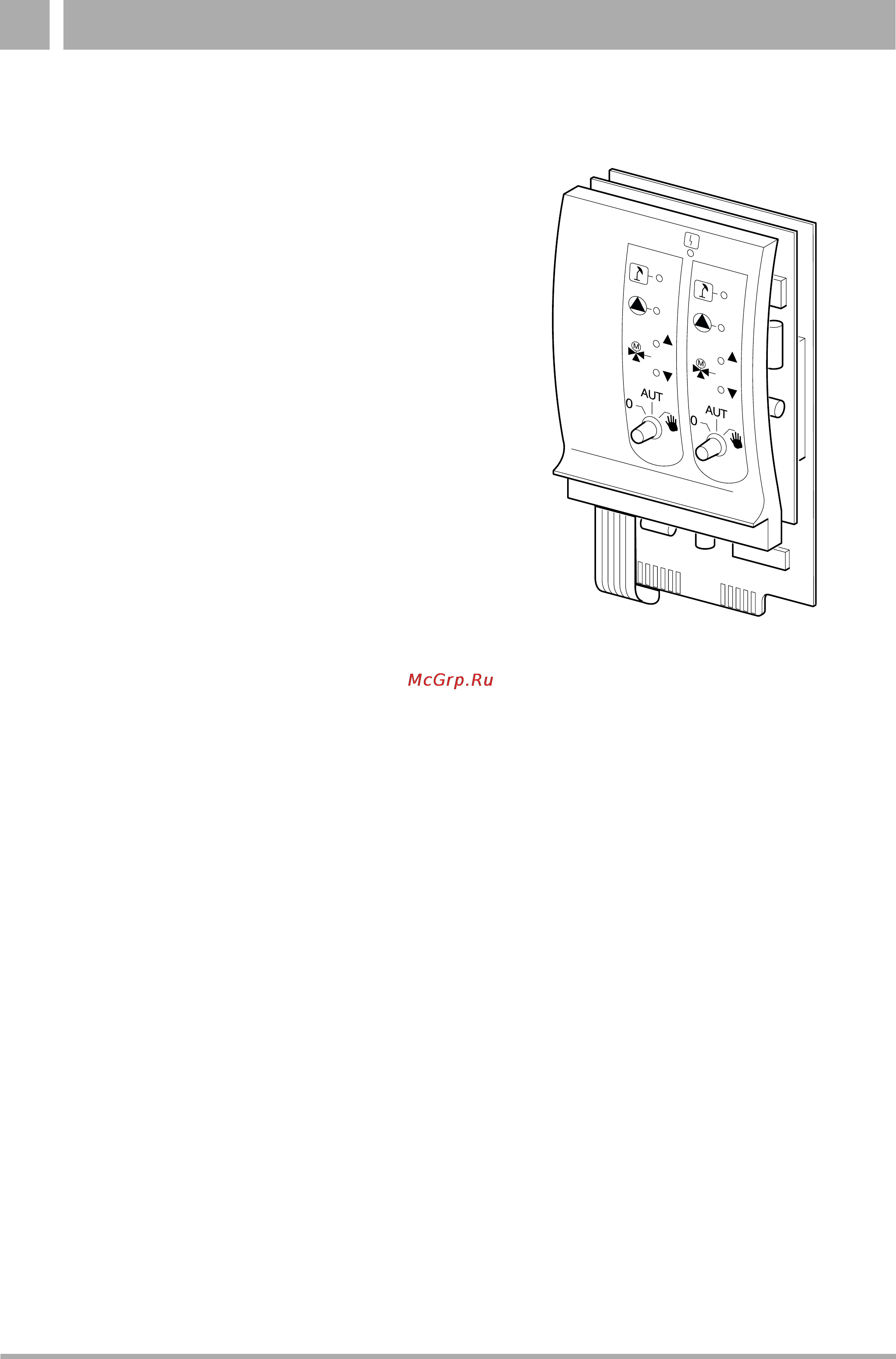

Модуль отопительного
контура FM 442
Функциональный модуль FM 442 управляет двумя неза-
висимыми друг от друга отопительными контурами со
смесителями.
В одну систему управления могут быть установлены до
четырех таких модулей.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по техническому
обслуживанию.
Если выключатель
B не находится в положении
автоматического режима, то на МEC 2 выходит соответ-
ствующее сообщение, и загорается индикация о неисправ-
ности
0.
Не используйте выключатели для отключения установки
на время Вашего отсутствия. При ручном режиме функции
регулирования системы продолжают работать.
Работа отопительных
контуров 1+2
Переключатель отопительного контура
Индикация
0
Общее сообщение о неисправности
например, ошибка потребителя,
неисправность датчика, внешние
неисправности, ошибка в
электропроводке, внутренняя
ошибка модуля, ручной режим.
Сообщения о неисправностях появляются
в виде текста на пульте управления
MEC 2.
Светодиоды работы отопительного контура
Индикация
1
Отопительный контур в летнем режиме
Индикация
8
Работает насос отопительного контура
Индикация
U Смеситель открывается
Индикация
V Смеситель закрывается
3 Рука: Включен насос отопительного контура.
Управление исполнительным органом
отопительного контура может происходить
вручную.
AUT: Отопительный контур работает в автома-
тическом режиме.
0: Выключен только загрузочный насос
отопительного контура. Функции
регулирования остаются в силе.
