Buderus LOGAMATIC 4312 [13/60] Стратегический модуль fm 447
![Buderus LOGAMATIC 4312 [13/60] Стратегический модуль fm 447](/views2/1072851/page13/bgd.png)
Модули и их функции 5
13
Оставляем за собой право на изменения!
Инструкция по эксплуатации. Системы управления Logamatic 4311/4312 • Издание 09/2002
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

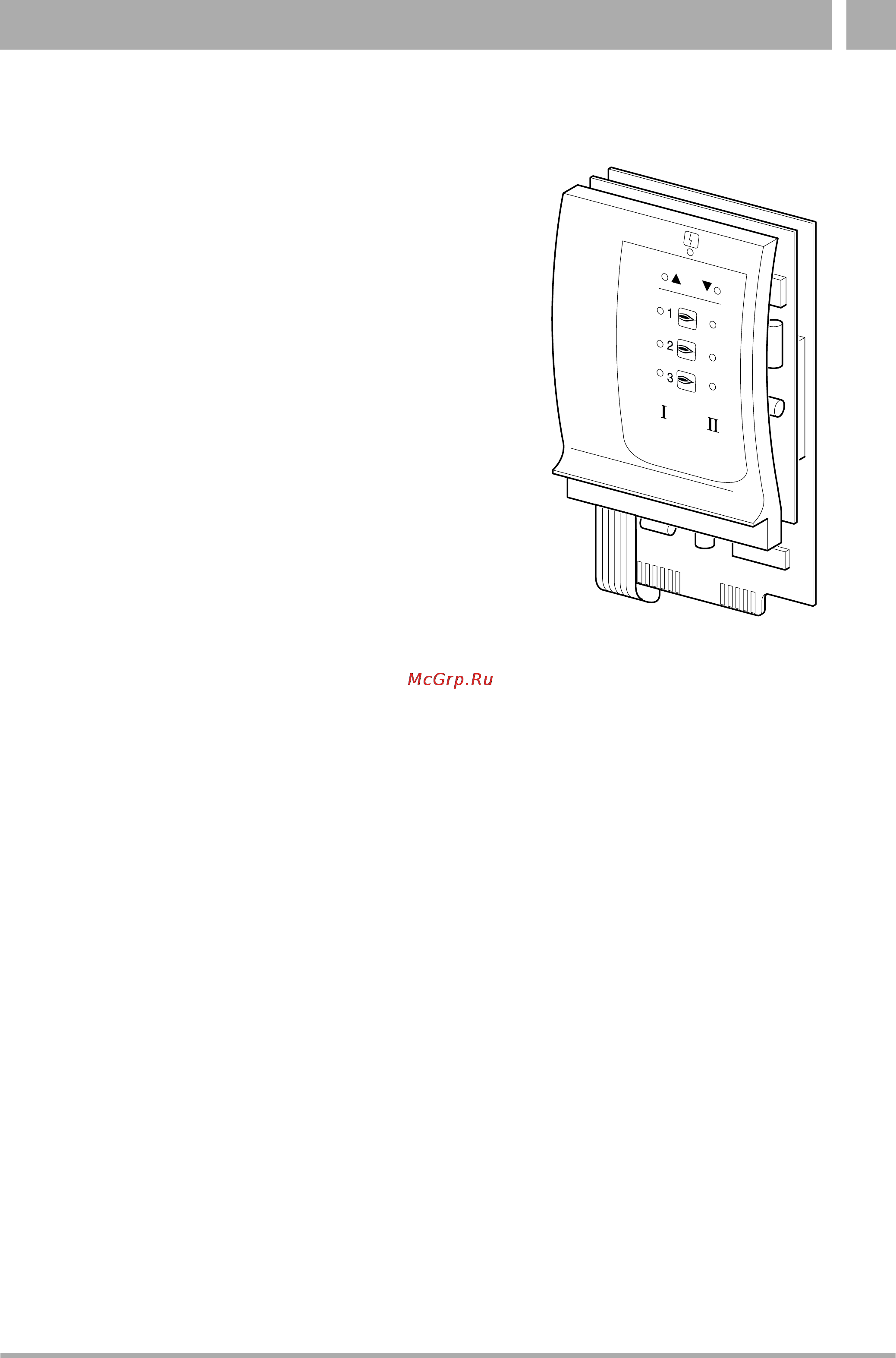

Стратегический модуль
FM 447
Стратегический модуль управляет установкой с несколь-
кими котлами, он выполняет также специальные функции,
например, передает общее сообщение о неисправностях.
На стратегическом модуле нет элементов управления.
Индикация
0
Общее сообщение о неисправности
например, ошибка потребителя,
неисправность датчика, внешние
неисправности, ошибка в
электропроводке, внутренняя
ошибка модуля, ручной режим.
Сообщения о неисправностях появляются
в виде текста на пульте управления
MEC 2.
Светодиоды работы горелки
Индикация
U
Включение следующей котловой ступени
Индикация
V
Выключение следующей котловой ступени
Индикация
[
1-ая ступень или основная нагрузка
соответствующего котла (горелки)
Индикация
\
2-ая ступень или модуляция
соответствующего котла (горелки)
1
a Индикация котла 1 (горелки 1)
2
a Индикация котла 2 (горелки 2)
3
a Индикация котла 3 (горелки 3)
