Модули и их функции 5
9
Оставляем за собой право на изменения!
Инструкция по эксплуатации. Системы управления Logamatic 4311/4312 • Издание 09/2002
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

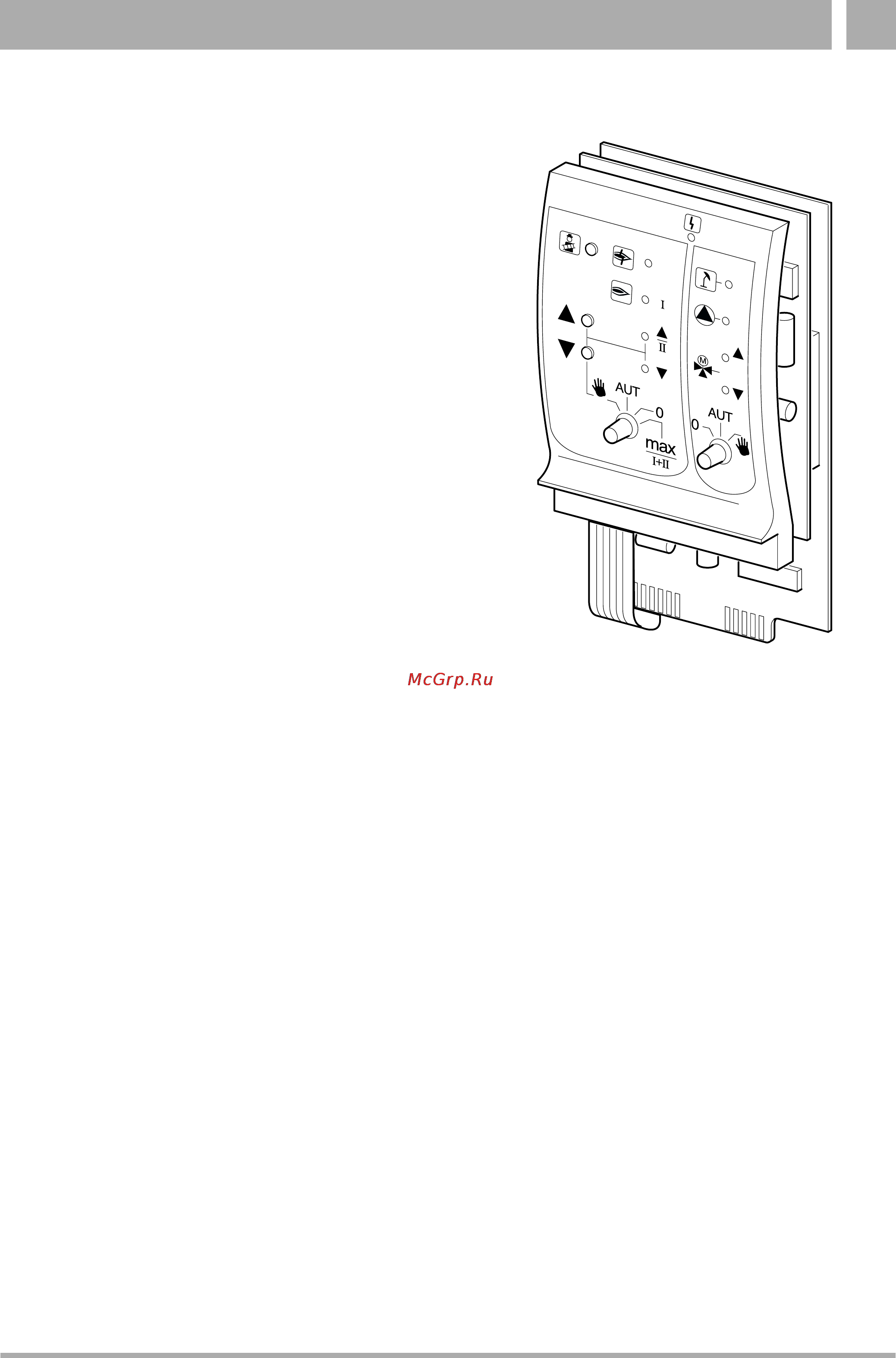

Модуль горелки и котлового
контура ZM 432
Модуль ZM 432 входит в базовую комплектацию систем
управления Logamatic 4311 и Logamatic 4312.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по техническому
обслуживанию.
Если выключатели не стоят в положении автоматического
режима, то на дисплей MEC 2 выходит соответствующее
сообщение, и загорается индикация о неисправности
0.
Не используйте выключатели для отключения установки
на время Вашего отсутствия. При ручном режиме функции
регулирования системы продолжают работать.
Работа горелки
Q Кнопка с изображением трубочиста для
проведения теста дымовых газов
Нажать и несколько секунд не отпускать кнопку с изо-
бражением трубочиста.
В течение 30 минут регулирование отопления происходит
по несколько повышенной температуре воды в подающей
линии. Во время проведения теста дымовых газов
попеременно мигают индикация о неисправности
0
и индикация летнего режима
1.
Для прерывания теста дымовых газов нажмите кнопку с
изображением трубочиста еще раз.
Переключатель горелки ]
Переключатель должен всегда стоять в положении AUT.
Положения 0, Рука и max I + II предназначены только для
специалистов сервисной фирмы для установки особых
параметров.
Горелка может управляться непосредственно
переключателем. При этом регулирование продолжает
работать. Не используйте выключатель для отключения
установки на время Вашего отсутствия.
Индикация
0
Общее сообщение о неисправности
например, ошибка потребителя,
неисправность датчика, внешние
неисправности, ошибка в
электропроводке, внутренняя
ошибка модуля, ручной режим.
Сообщения о неисправностях появляются
в виде текста на пульте управления
MEC 2.
Светодиоды работы горелки
Индикация
9
Неисправность горелки
Индикация
A
Горелка работает
Индикация
U
Мощность модуляции повышается
Индикация
V
Мощность модуляции понижается
Светодиоды работы котлового контура
Индикация
1
Котловой контур в летнем режиме
Индикация
8
Работает насос котлового контура
Индикация
U
Смеситель открывает проход в
направлении к котлу
Индикация
V
Смеситель открывает проход в
направлении к отопительному контуру
3 Рука: Для одно- и двухступенчатых горелок основ-
ной ступенью является только первая сту-
пень. Мощность модулированной горелки
можно плавно повышать кнопкой
5 и
плавно понижать кнопкой
6.
AUT: Горелка работает в автоматическом
режиме.
0: Горелка выключена. Исключение сос-
тавляет тот случай, когда аварийный
выключатель стоит в положении
4.
max I+II: Горелка постоянно работает с
максимальной мощностью.
