Руководство по эксплуатации

5.2. Принцип работы

Устройство монтируется на стену с воздушным каналом. Через него воздух с

улицы поступает в устройство. Воздушный канал должен быть защищен утепли-

телем (рис. 5.1, поз. 8). Необходимо, чтобы канал был выполнен с уклоном, обе-

спечивающим защиту от попадания дождевой влаги внутрь устройства.

На воздушный канал со стороны улицы устанавливается воздухозаборная ре-

шетка (рис. 5.1, поз. 7). Для обеспечения максимальной производительности

устройства по потоку воздуха рекомендуется использовать воздухозаборную

решетку Tion, включенную в комплект поставки.

1 2 3

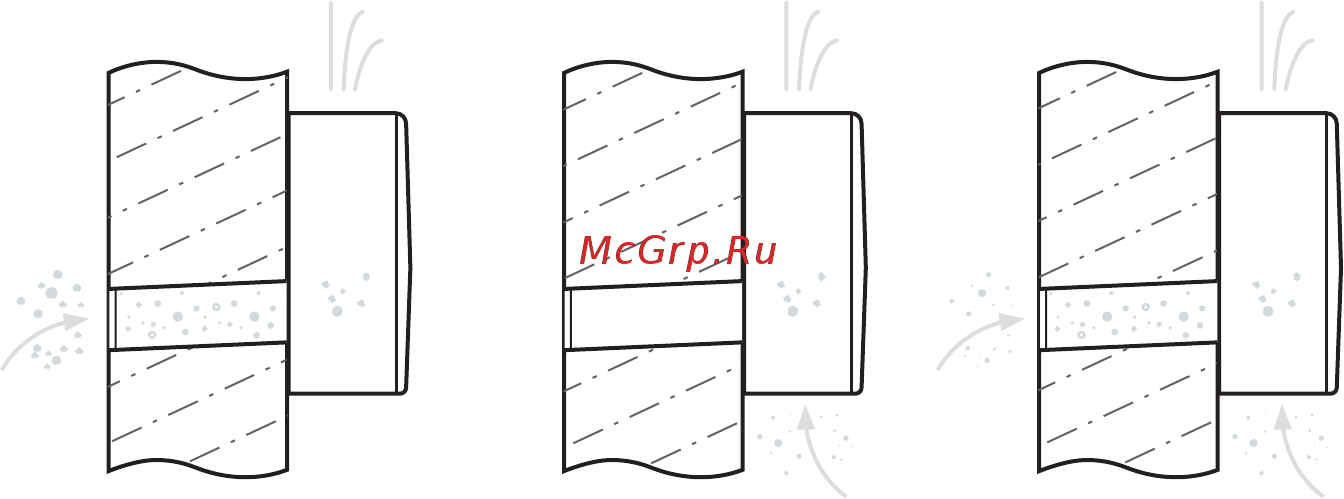

Рисунок 5.2 — Режимы забора воздуха

1 — «Приток»; 2 — «Рециркуляция»; 3 — «Смешанный».

Устройство может работать в режимах забора воздуха «Приток», «Рециркуля-

ция» и «Смешанный». Особенности работы в данных режимах показаны на ри-

сунке 5.2.

На входе в устройство располагается блок заслонки (рис. 5.1, поз. 12). Он предот-

вращает попадание в помещение уличного воздуха, когда устройство находит-

ся в выключенном состоянии или работает в режиме «Рециркуляция», а также

необходим для реализации режимов забора воздуха «Приток» и «Смешанный».

Воздух подается в помещение при помощи вентилятора (рис. 5.1, поз. 1), являю-

щегося неотъемлемой частью устройства. При необходимости приточный воз-
