5. ПРИНЦИП РАБОТЫ И УПРАВЛЕНИЕ

5.1. Устройство

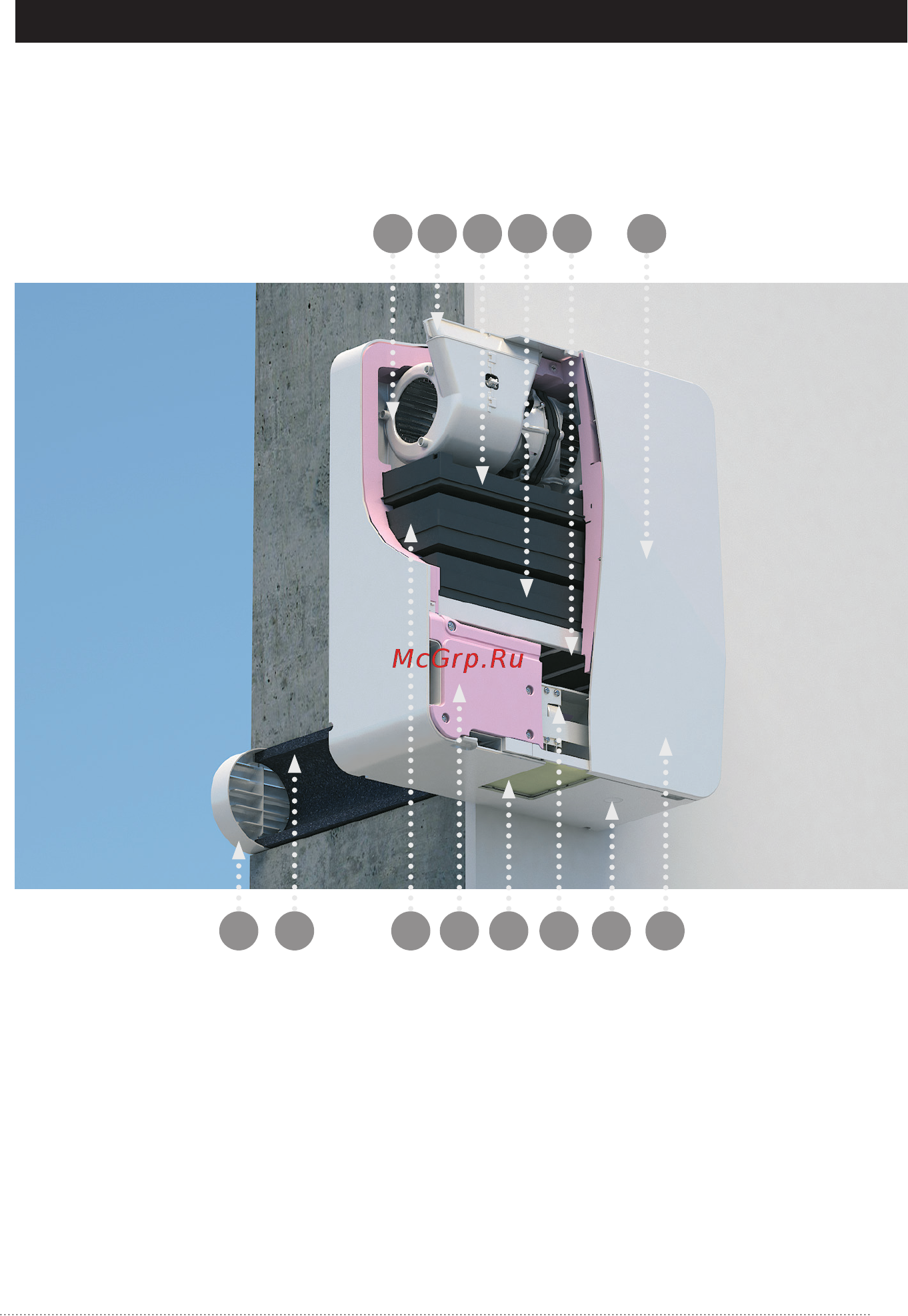

Состав устройства Tion Бризер 3S показан на рисунке 5.1.

Рисунок 5.1 — Состав устройства

1 — блок вентилятора; 2 — диффузор выбросной; 3 — блок нагревателя

;

4 — фильтр высокоэффективный класса E11 (H11);

5 — фильтр первичной очистки класса G4; 6 — панель декоративная;

7 — воздухозаборная решетка Tion; 8 — утеплитель воздушного канала;

9 — фильтр адсорбционно-каталитический АК-XL;

10 — места расположения основных электронных узлов устройства;

11 — префильтр с рамкой и сеткой; 12 — блок заслонки;

13 — кнопка управления.

10 Отсутствует у устройств в комплектации Eco.

1 3 6

2 54

119 10 12 13 10
