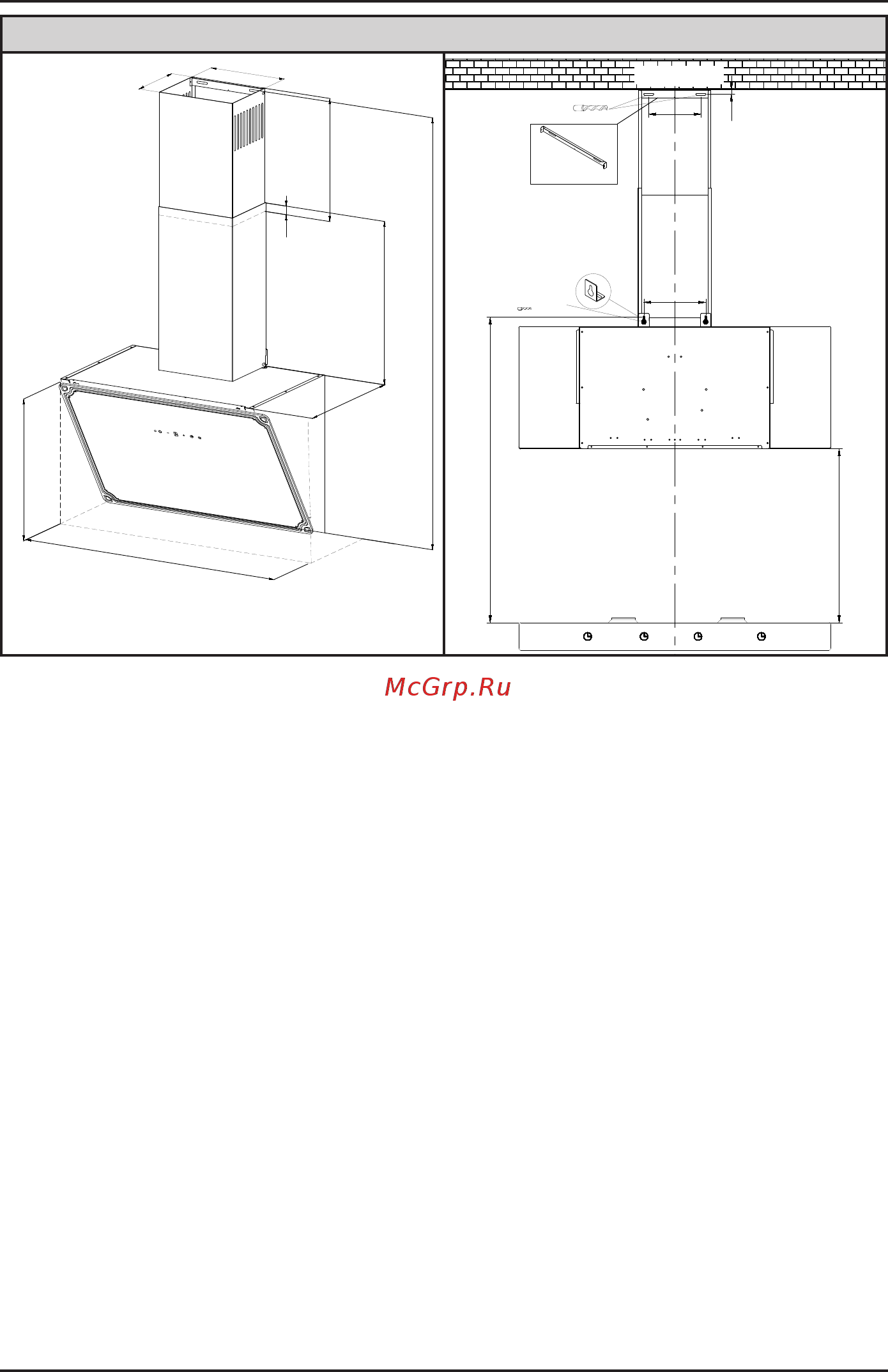

KHC 69059
208
162
300
20
400
598
352
Min.940
Max. 1085
357
CEILING
Ø 8 DRILL WITH DRILL BIT..
178
500
HOB
HOOD HANGER SHEET
880
Ø8 DRILL WITH DRILL BIT.
CHIMNEY
ASSEMBLY SHEET
150
13
1. Для установки вытяжки на стену используйте крепежные крюки и крепежные элементы
поставляемые в комплекте. Разметьте и просверлите два отверстия для установки крепежных
крюков. Установите крепежный крюки.
2. Закрепите вытяжку на крепежных крюках при помощи креплений идущих в комплекте. Убедитесь
что все крепежные элементы зафиксированы.
3. Для установки крепления декоративного короба просверлите два отверстия, в месте
предполагаемого крепления короба вытяжки. Зафиксируйте крепежную скобу декоративного
короба с помощью крепежных элементов поставляемых в комплекте.
4. Подключите одну часть алюминиевой трубы к вытяжке, другую часть трубы выведите в вентиляцию,
также см. раздел «Фильтры».
5. Вставьте внутреннюю часть телескопического короба во внешнюю. Закрепите внешнюю часть
короба к корпусу вытяжки.
6. Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе для
декоративного короба.
Мин.
Макс.
ПОТОЛОК
просверлите отверстие Ø8
КОМФОРКИ
650 (электрика)
750 (газ)
скоба
декоративного
короба
крепежный крюк вытяжки
просверлите отверстие Ø8
