Korting KHI 6631 RN [16/27] Ceiling

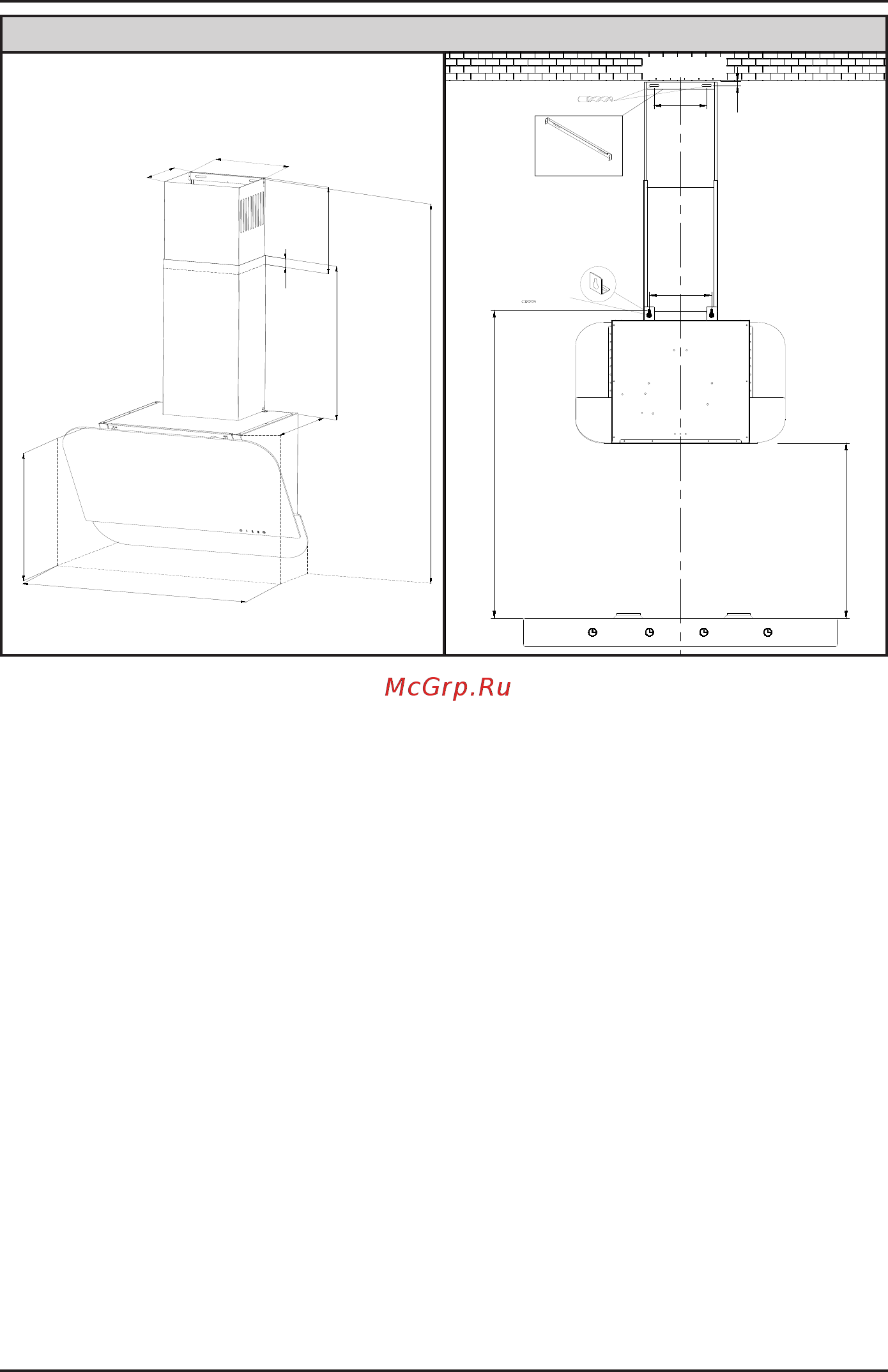

KHC 66135

598

352

208

162

300

400

390

Min.750 Max. 1030

CEILING

Ø 8 DRILL WITH DRILL BIT..

178

500

HOB

HOOD HANGER SHEET

880

Ø8 DRILL WITH DRILL BIT.

CHIMNEY

ASSEMBLY SHEET

150

1. Для установки вытяжки на стену используйте крепежные крюки и крепежные элементы

поставляемые в комплекте. Разметьте и просверлите два отверстия для установки крепежных

крюков. Установите крепежный крюки.

2. Закрепите вытяжку на крепежных крюках при помощи креплений идущих в комплекте. Убедитесь

что все крепежные элементы зафиксированы.

3. Для установки крепления декоративного короба просверлите два отверстия, в месте

предполагаемого крепления короба вытяжки. Зафиксируйте крепежную скобу декоративного

короба с помощью крепежных элементов поставляемых в комплекте.

4. Подключите одну часть алюминиевой трубы к вытяжке, другую часть трубы выведите в вентиляцию,

также см. раздел «Фильтры».

5. Вставьте внутреннюю часть телескопического короба во внешнюю. Закрепите внешнюю часть

короба к корпусу вытяжки.

6. Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе для

декоративного короба.

Мин. 750 Макс. 1030

ПОТОЛОК

просверлите отверстие Ø8

КОМФОРКИ

650 (электрика)

750 (газ)

крепежный крюк вытяжки

скоба

декоративного

короба
