Korting OKB 691 CSC [7/29] Панель управления
![Korting OKB 691 CSC [7/29] Панель управления](/views2/1729621/page7/bg7.png)
7

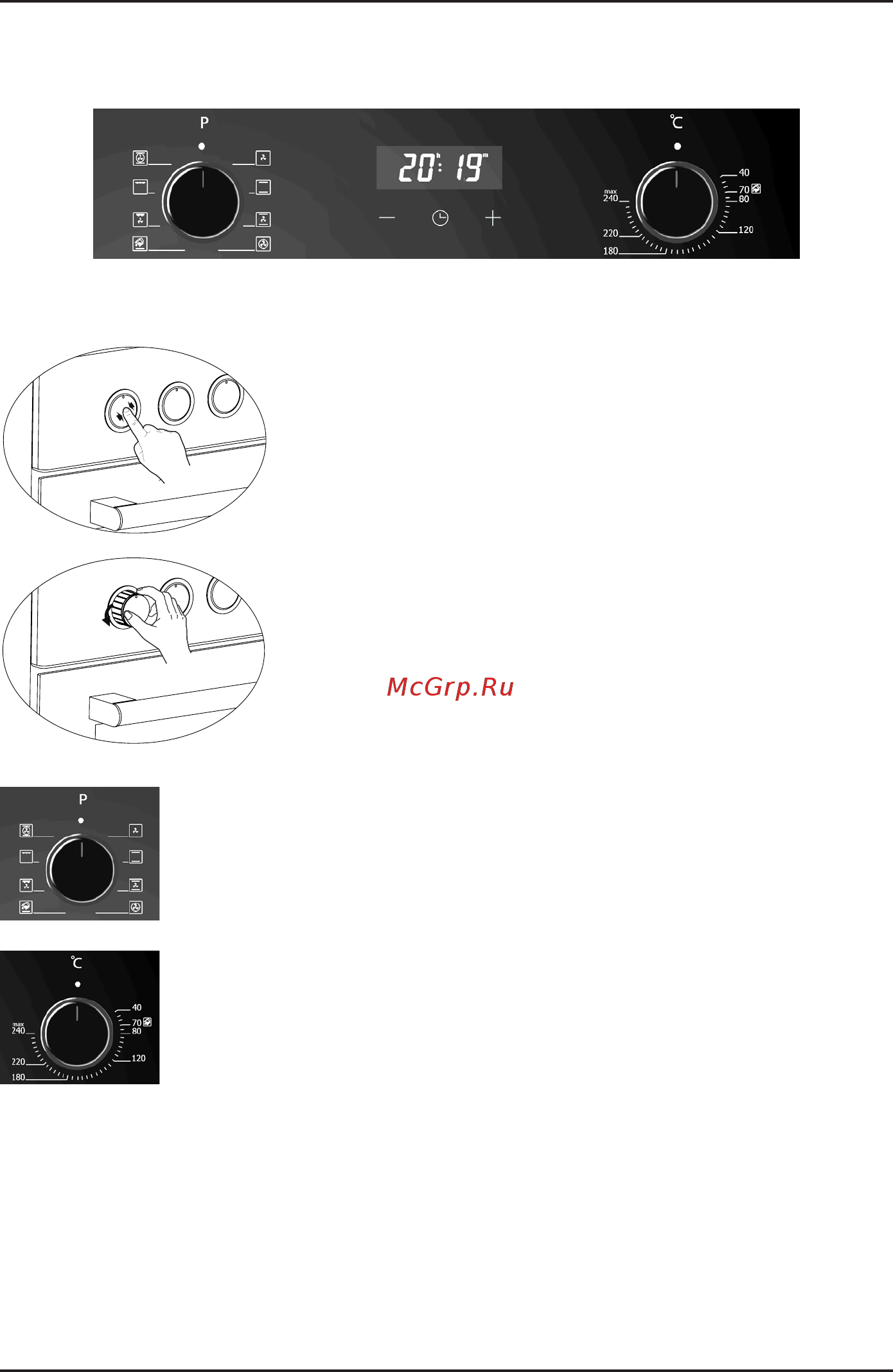

ПАНЕЛЬ УПРАВЛЕНИЯ
В зависимости от модели духового шкафа тип управления может отличаться.
В моделях с поворотными утапливаемыми регуляторами настройка осуществляется только когда
регулятор выдвинут.
37
Ваша печь изготовлена в соответствии с электропитанием 220-240
B 50/60 Гц. AC и требует установки предохранителя мощностью 16
Amp. Если Ваша сеть отличается от указанных значений, свяжитесь с
уполномоченным сервисом или профессиональным электриком.
В случае необходимости замены электрического предохранителя,
убедитесь, что электрическое соединение выполнено следующим
образом:
• Коричневый кабель в фазу (рабочий контакт)
• Синий кабель в нейтральный контакт
• Желто-зеленый кабель в контакт заземления
Разъединители цепи питания должны быть расположены в доступном
для пользователя месте.
Кабель питания (кабель с вилкой) не должен контактировать с
нагревающимися поверхностями прибора.
В случае повреждения кабеля питания (кабель с вилкой), он должен
быть заменен изготовителем или его сервисным агентством или
профессионалом в целях предотвращения возникновения опасных
ситуаций.
ПАНЕЛЬ УПРАВЛЕНИЯ
В моделях с выдвигающимися реле настройка может осуществляться
только когда реле выдвинуто.
Нажмите и отпустите реле, чтобы оно выдвинулось,
как показано на рисунке слева.
Изображение механической панели
Изображение цифровой панели
Рис. 6 *
RU
Нажмите и отпустите регулятор, чтобы он выдвинулся как показано
на рисунке.
38
Когда реле выдвинуто вперед, можно
осуществлять необходимые настройки поворотами
влево или вправо.
Реле Термостата: Используется для установки
температуры приготовления пищи в печи. Послу
размещения блюда в печи, поверните реле и
установите желаемую температуру. См. таблицу
приготовления пищи, чтобы узнать температуру
приготовления различных продуктов.
*Механическое реле таймера: Используется
для установки времени приготовления пищи.
Когда установленное для приготовления время
истекает, таймер отключает нагревательные
элементы и издает характерный звон. Для
времени приготовления различных продуктов см.
таблицу приготовления.
Реле программы готовки: Используется
для определения программы приготовления
продуктов, размещенных в печи. Виды программ,
расположенных на реле, и их функции описаны
далее. Не все модели могут быть оснащены всеми
видами нагревателей и соответствующими видами
программ.
Рис. 7 *
Рис. 8
Рис. 9
Рис. 10
RU
Когда регулятор выдвинут вперед, то можно осуществлять настройки
поворотами влево или вправо.
РЕГУЛЯТОР ТЕМПЕРАТУР (ТЕРМОСТАТ РЕГУЛИРУЕМЫЙ)
Используется для установки температуры приготовления пищи. После разме-
щения блюда в духовом шкафу, поверните регулятор и установите желаемую
температуру. См. таблицу приготовления пищи, чтобы узнать температуру при-
готовления различных продуктов.
РЕГУЛЯТОР РЕЖИМОВ ПРИГОТОВЛЕНИЯ
Используется для определения режима приготовления продуктов, размещен-
ных в духовом шкафу. Типы режимов, расположенных на панели прибора и их
функции описаны далее. Не все модели могут быть оснащены всеми видами
нагревателей и соответствующими типами режимов.
Содержание
- Электрический духовой шкаф 1
- Общие рекомендации 3
- Правильная эксплуатация духового шкафа 4
- Перед первым запуском духового шкафа 5
- Introducing the appliance 6
- Описание прибора 6
- Панель управления 7
- Символы на экране 8
- Режимы 11
- Cooking recommendations you can find in the following table the information of food types which we tested and identified their cooking values in our labs cooking times can vary depending on the network voltage quality of material to be cooked quantity and temperature dishes to cook by using these values might not appeal to your taste you can set various values for obtaining different tastes and results appealing to your taste by making tests warning oven must be preheated for 7 10 minutes before placing the food in it 12
- Cooking table 12
- Do not preheat first half of cooking time is recommended to be at 200 c de while the other half at 150 c 12
- Food must be turned after half of the cooking time 12
- Рекомендации по приготовлению 12
- Техническое обслуживание и чистка 13
- Замена лампы 14
- Периодическое обслуживание 14
- Рис 1 14
- Catalytic panel it is located behind the wire racks of the oven at the right and left walls of oven cavity catalytic panel removes offensive odour and provides using your appliance at its best performance over time oil and food odours permeate into enamelled oven walls and heating elements catalytic panel absorbs any food and oil odours and burns them during cooking to clean your oven detaching catalytic panel to remove catalytic panel first remove the wire racks once wire racks are removed catalytic panel will be free it is advised to replace the catalytic panel once every 2 3 years 15
- Cleaning oven glass lift by pressing on plastic latches on left and right side as shown in figure 10 and pulling the profile toward yourself as in figure 11 glass is released after profile is removed as shown in figure 12 remove the released glass by pulling toward yourself carefully outer glass is fixed to oven door profile you can perform glass cleaning easily after glasses are released you can mount glasses back by performing the operations reversely after cleaning and maintenance are completed ensure that profile is seated properly in place 15
- Figure 10 figure 11 figure 12 15
- Для установки дверцы на место выполняйте действия описанные для снятия в обратном порядке 16
- Чистка и установка дверцы 16
- Важные примечания по установке 18
- Подключение духового шкафа к электросети 18
- Установка духового шкафа 19
- Монтаж 20
- Подключение к сети место подключения печи должно обладать подходящим электрическим оборудованием напряжение сети должно соответствовать значениям указанным на типовой этикетке прибора сетевое соединение прибора должно выполняться в соответствии с местными и национальными стандартами электричества перед началом установки прибора отключите питание в сети не подключайте прибор к сети до завершения процедуры установки 20
- Рис 2 20
- Figure 4 21
- Рис 4 21
- Подключение к электросети 22
- Электрокабель 22
- Заземление 23
- Техническое обслуживание 23
- Технические параметры 24
- Информация от производителя 25
- Сервисная поддержка 26
- Вырезать по пунктиру 27
- Дата установки мастер 27
- Для установки подключения техники мы рекомендуем обращаться в авторизованные сервисные центры вы можете воспользоваться услугами любых других квалифицированных специалистов или выполнить это самостоятельно воспользовавшись рекомендациями инструкции по эксплуатации однако изготовитель продавец не несет ответственности за возникшие дефекты в следствие не правильной установки 27
- Заполняется только для приборов подлежащих установке 27
- Организация установщик работу принял подпись заказчика 27
- Перед установкой и использованием изделия обязательно внимательно прочтите инструк цию по эксплуатации 27
- Сведения об установке прибора 27
- Специалисты осуществляющие подключение установку делают отметку в соответствующем раз деле гарантийного талона 27
- Фирма производитель оставляет за собой право без предварительного предупреждения вносить изменения в конструкцию дизайн комплектацию или технологию изготовления без смены основ ных характеристик изделия 27
