Primera PRAW-12MFDA [32/52] Монтаж наружного блока
![Primera PRAW-12MFDA [32/52] Монтаж наружного блока](/views2/1729912/page32/bg20.png)

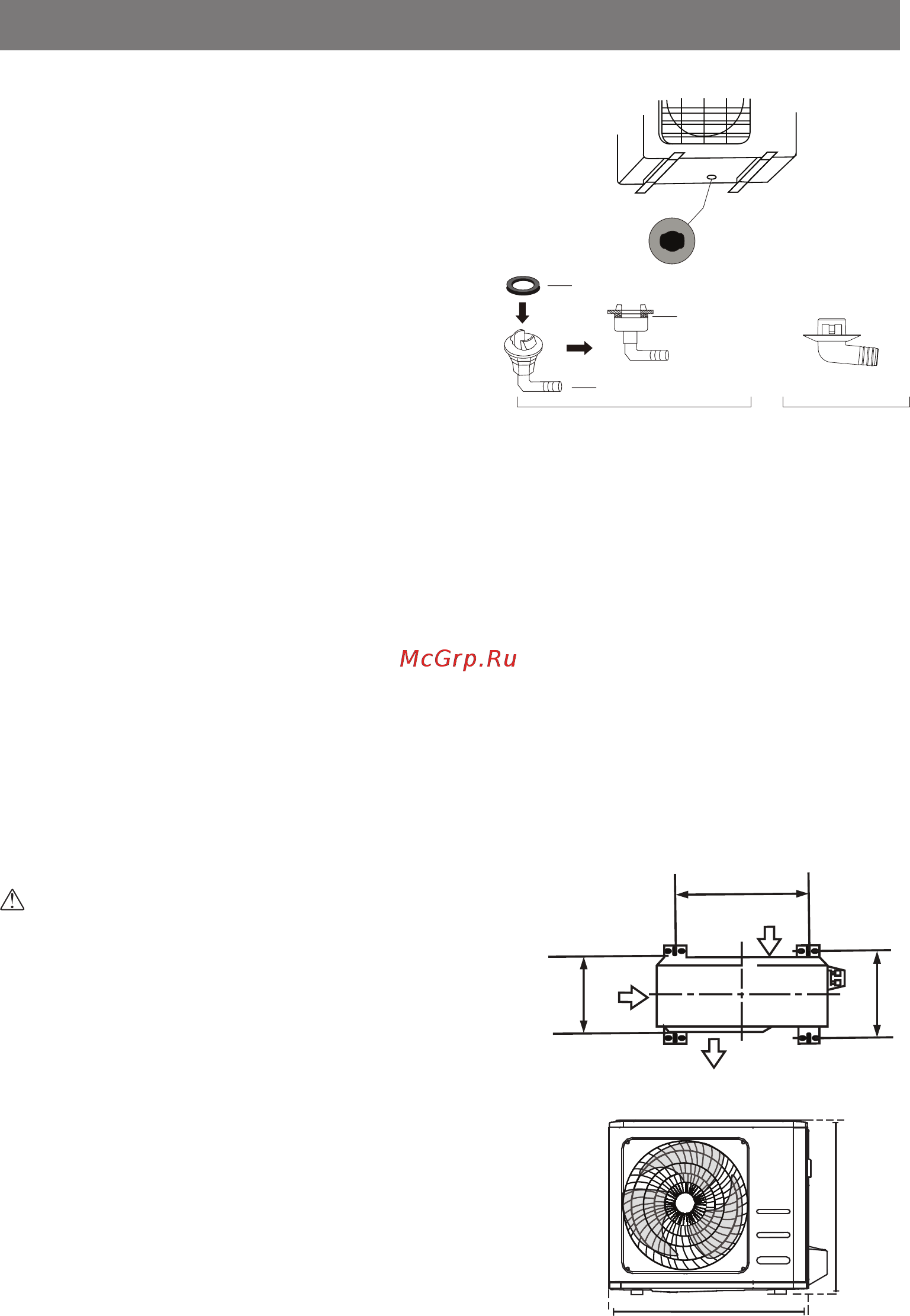

32
2:
( -
)
Прежде чем закрепить наружный блок на месте бол-
тами, необходимо установить дренажный патрубок у
днища блока. Обратите внимание, что в зависимости
от типа наружного блока используются дренажные па-
трубки двух типов.
-
(. . ), -
:
1. Установите резиновое уплотнение на конец дре-
нажного патрубка, который будет присоединен к
наружному блоку.
2. Вставьте дренажный патрубок в отверстие в поддо-
не блока.
3. Поверните дренажный патрубок на 90°, чтобы он
зафиксировался на месте со щелчком в положении,
когда он направлен к передней стороне блока.
4. Присоедините удлинитель дренажного шланга (не
входит в комплект) к дренажному патрубку, чтобы
отводить воду от блока в режиме нагрева.
-
(. . ), -
:
1. Вставьте дренажный патрубок в отверстие в поддо-
не блока. Дренажный патрубок зафиксируется на
месте со щелчком.
2. Присоедините удлинитель дренажного шланга (не
входит в комплект) к дренажному патрубку, чтобы
отводить воду от блока в режиме нагрева.
(A) (B)
Отверстие в поддоне
наружного блока
Уплотнительное кольцо
Уплотнительное
кольцо
Дренажный патрубок
A
B
D
W
H
Вход воздуха
Вход воздуха
Вход
воздуха
В условиях холодного климата дренажный шланг должен
быть расположен вертикально, насколько это возможно,
чтобы обеспечить быстрый слив воды. Если вода будет сте-
кать слишком медленно, она может замерзнуть в шланге,
что приведет к затоплению блока.
3:
Наружный блок можно прикрепить к основанию или к на-
стенному кронштейну с помощью болта M10. Подготовьте
монтажное основание для блока в соответствии с приве-
денными ниже размерами.
Ниже приведен перечень размеров различных наружных
блоков и расстояние между монтажными опорами. Подго-
товьте монтажное основание для блока в соответствии с
приведенными ниже размерами.
