Primera PRAW-12MFDA [41/52] Действия перед тестовым запуском
![Primera PRAW-12MFDA [41/52] Действия перед тестовым запуском](/views2/1729912/page41/bg29.png)
41
Тестовый запуск следует проводить только после выполнения следующих действий:
• . Убедитесь в безопасности и правильности функционирования
электрической системы.
• . Проверьте все соединения с конусными гайками и убедитесь в
отсутствии утечек в системе.
• Убедитесь в том, что газовый и жидкостный вентили (высокого и низкого давления) полностью от-
крыты.
После монтажа убедитесь в том, что электропроводка выполнена в соответствии с местными и госу-
дарственными нормами и согласно данной инструкции по монтажу.
Осмотрите цепи заземления и измерьте сопротивление заземления соответствующим прибором. Со-
противление заземления не должно превышать 0,1 Ом.
Примечание: В некоторых регионах Северной Америки это требование не является необходимым.
Во время тестового запуска проведите тщательную проверку отсутствия утечек с помощью мультиме-
тра и электрического зонда или аналогичного прибора.
При обнаружении утечки немедленно выключите блок и обратитесь к квалифицированному электри-
ку для нахождения и устранения причины утечки.
Примечание: В некоторых регионах Северной Америки это требование не является необходимым.
Опасно! Риск поражения электрическим током. Электропроводка должна соответствовать
местным и государственным стандартам и должна выполняться квалифицированным электриком.
Для проверки утечки газа используются два метода.
С помощью мягкой кисти нанесите раствор мыла или
жидкого моющего средства на все соединения трубо-
провода наружного и внутреннего блоков. Наличие пу-
зырьков указывает на утечку.
Инструкции по правильному использованию течеиска-
теля приведены в руководстве по эксплуатации прибора.
После завершения проверки отсутствия утечек во всех
соединениях труб установите на место крышку вентиля
наружного блока.
A
B
C
D

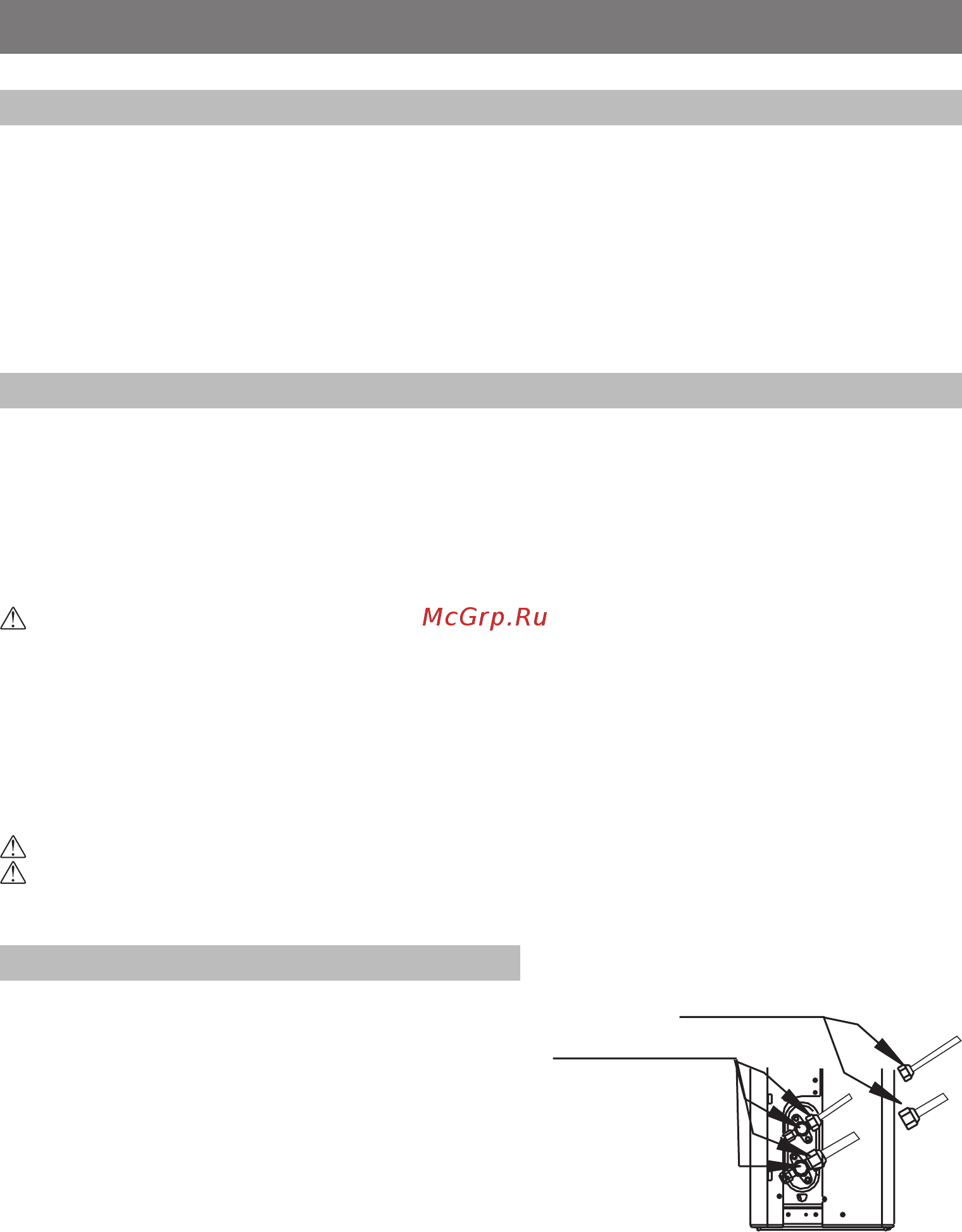

Контрольные точки внутреннего блока
Контрольные точки наружного блока
A: Запорный вентиль низкого давления
B: Запорный вентиль высокого давления
C & D: Конусные гайки внутреннего блока
