20 | Регулировка газа (только для авторизированных фирмой Бош специалистов) RU
6 720 680 340 (2010/07)
B Подсоединить манометр с U-образной трубкой к
точкам измерения давления горелки.

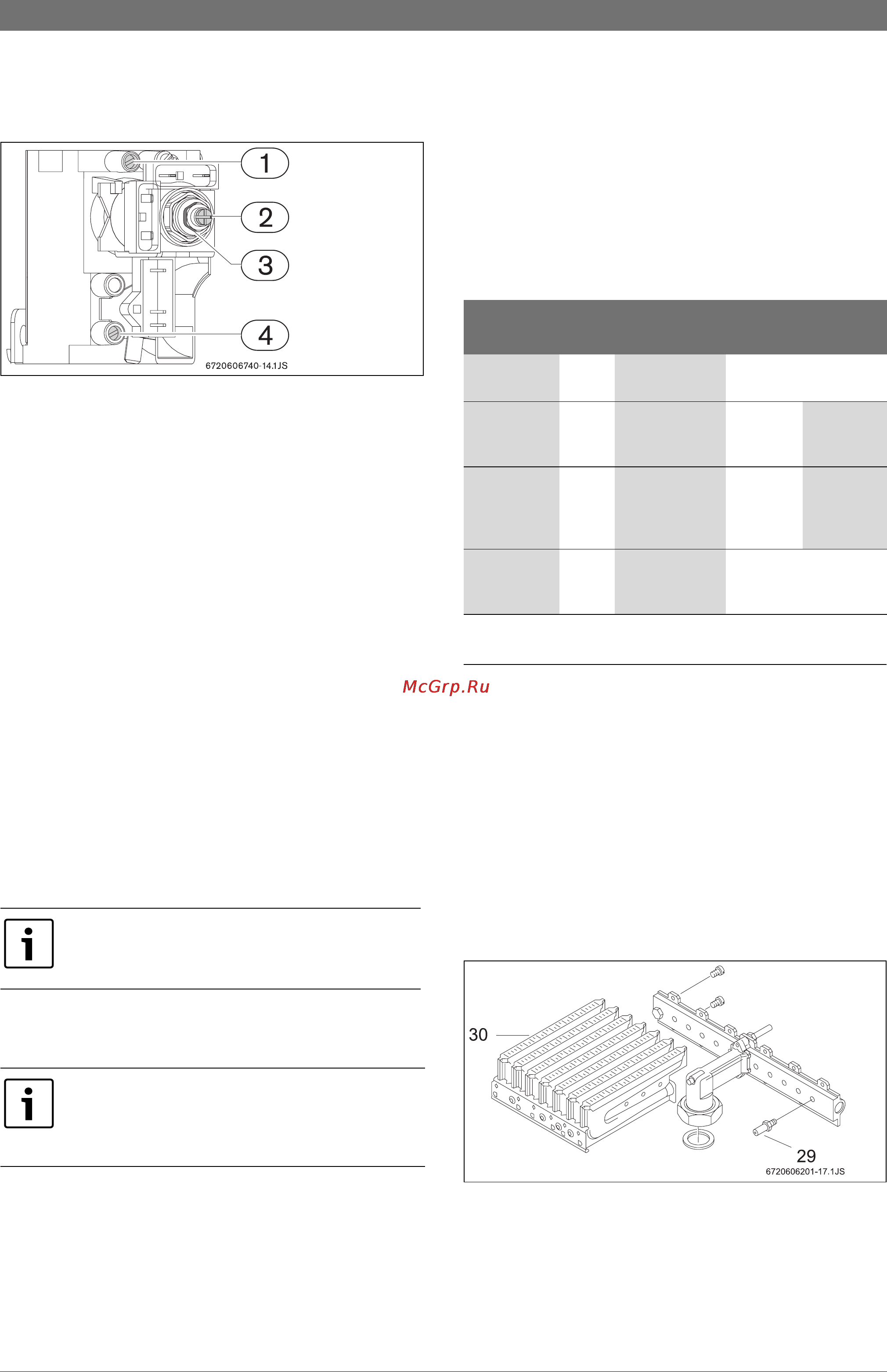

Рис 18 точки измерения давления
1 точка измерения давления газа в горелке
2 регулировочный винт минимального расхода газа
3 регулятор минимального расхода газа
4 точка измерения давления подводимого газа
Регулировка максимального расхода газа
Главный переключатель находится в положении 0.
B Установить терморегулятор (Æрис. 7, поз. 2) в
положение 60°C.
B Нажать и удерживать кнопку состояния горелки
(Æрис. 7, поз. 4) и установить главный
переключатель (Æрис. 7, поз. 3) в положение I.
Через 10 сек. удерживания кнопки состояния горелки
в нажатом положении прибор настроен на
максимальный расход, и кнопка состояния горелки
мигает.
B Открыть кран горячей воды.
B Используя регулятор 3 (Æрис. 18), отрегулировать
давление, чтобы достичь величин, приведенных в
таблице 9.
Регулировка минимального расхода газа
Главный переключатель находится в положении 0.
B Установить терморегулятор (Æрис. 7, поз. 2) в
положение 35 °C.
B Нажать и удерживать кнопку состояния горелки
(Æрис. 7, поз. 4) и установить главный
переключатель (Æрис. 7, поз. 3) в положение I.
Через 10 сек. удерживания кнопки состояния горелки
в нажатом положении прибор настроен на
максимальный расход, и кнопка состояния горелки
мигает.
B Открыть кран горячей воды.
B Используя регулировочный винт (Æрис. 18, поз. 2),
отрегулировать давление до величин, указанных в
таблице 9.
7.3 Перенастройка на другой тип газа
Используйте только оригинальные комплекты
перенастройки. Установка комплекта перенастройки
должна осуществляться только сертифицированным
техником. Оригинальные комплекты перенастройки
поставляются вместе с инструкцией по монтажу и
эксплуатации.
B Закрыть газовый вентиль.
B Выключить главный переключатель и снять
переднюю крышку.
B Демонтировать горелку.
Рис 19
B Выкрутить форсунки из обеих частей горелки, и
заменить их.
B Снова собрать горелку.
B Убедиться, что нет никаких утечек газа.
После завершения регулировки оставить
прибор включенным на максимальную
мощность как минимум на 30 секунд.
Регулировка минимального расхода
необходима только в случае, если горелка
часто гаснет при сниженном протоке
воды.
Природный
газ H
Бутан Пропан
Код
форсунки
WT13
8708202124
(1,20)
8708202127
(0,74)
Давление
на входе
(мбар)
WT13
13 30 37
Давление
горелке
макс.
(мбар)
WT13
10,9 26 36
Давление в
горелке
мин (мбар)
WT13
12,7
Таб. 9 Давление газа в горелке
