Bosch THERM 4000 S [9/28] Система для отвода дымовых газов
![Bosch THERM 4000 S [9/28] Система для отвода дымовых газов](/views2/1072998/page9/bg9.png)
Технические данные прибора | 9RU
6 720 680 340 (2010/07)
2.12 Система для отвода дымовых газов
Трубы дымохода имеют внутренний диаметр 80 мм и
наружный диаметр 110 мм.

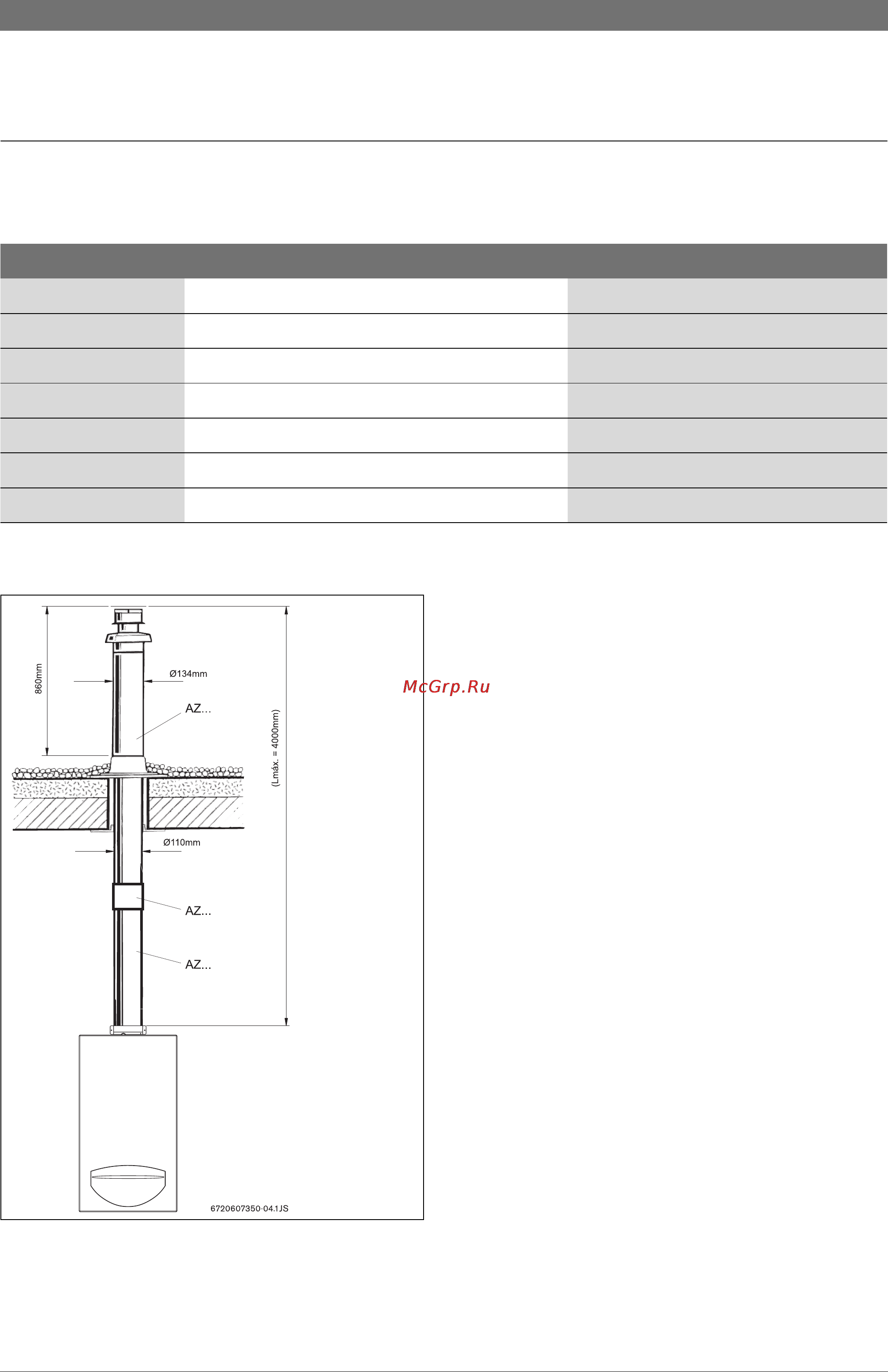

2.12.1 Вертикальный дымоход
Рис 4
3) Для номинальной теплотворной способности
Тип Описание TTNR
AZ266 Горизонтальная обвязка 7 719 001 785
AZ265 Труба дымохода 500 мм 7 719 001 784
AZ263 Труба дымохода 1000 мм 7 719 001 782
AZ264 Труба дымохода 1500 мм 7 719 001 783
AZ268 Колено 45° 7 719 001 787
AZ267 Колено 90° 7 719 001 786
AZ262 Вертикальная обвязка 7 719 001 781
Таб. 6 Принадлежности дымохода Ø 80/110MM
