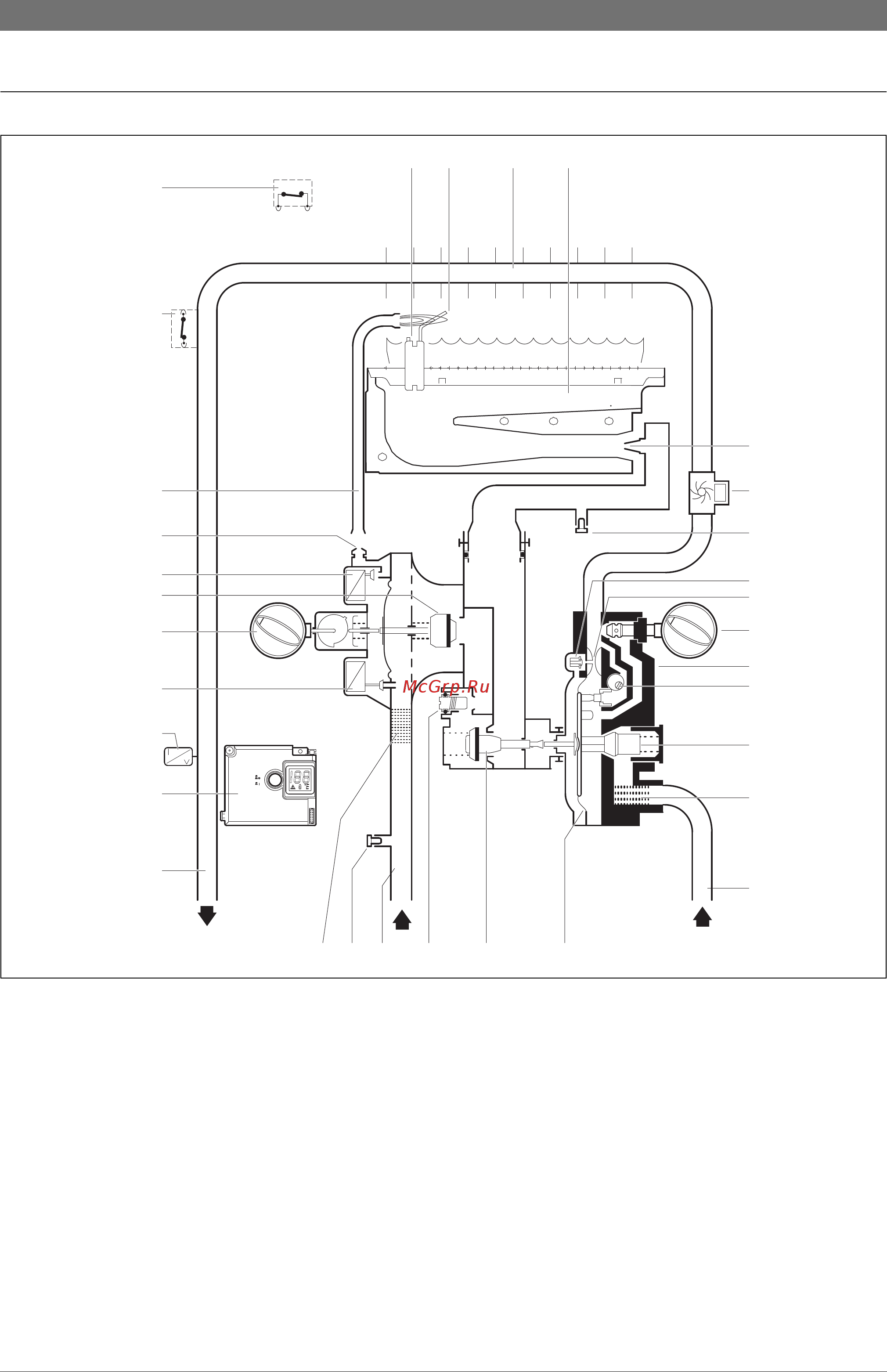

6 Данные о приборе пи 2 7 Функциональная схема Рис 2 Функциональная схема 3 Переключатель объема воды 25 Диффузор 4 Регулятор мощности 26 Основной газовый вентиль 8 Газ 27 Винт регулировки макс расхода газа 11 Теплообменник 28 Патрубок для измерения давления подаваемого газа 12 Основная горелка 29 Газовый фильтр 14 Распределительная коробка 30 Горячая вода 15 Форсунка 31 Датчик температуры горячей воды 16 Гидрогенератор 32 Клапан с сервоприводом 17 Патрубок для измерения давления перед форсункой 33 Регулирующий клапан 18 Узел инерции розжига 34 Клапан запальника 19 Трубка Вентури 35 Запальная форсунка 20 Водяная арматура 36 Трубка подачи газа для розжига 21 Регулировочный конический затвор 37 Ограничитель температуры 22 Регулятор объема воды 38 Контроль тяги 23 Водяной фильтр 39 Запальный электрод 24 Холодная вода 40 Ионизационный контроль пламени 6 720 608 984 2010 10
