Ввод в эксплуатацию
17
Внимание
Безопасность и работоспособность котла
обеспечиваются только при условии его
ввода в эксплуатацию специалистом,
имеющим квалификацию
в соответствии с действующими нормами и
правилами.
Заполнение контура отопления
Действуйте следующим образом:
− Откройте воздушные клапаны радиаторов
контура отопления.
− Поднимите колпачок автоматического
воздухоотводчика циркуляционного
насоса.
− Постепенно открывайте кран подпитки
котла и перекрывайте воздушные клапаны
на радиаторах контура отопления, пока не
начнет выходить вода.
− Когда давление по показаниям манометра
достигнет 0,1 – 0,15 МПа (1 – 1,5 бар),
перекройте кран подпитки котла.
Подача газа
Последовательность действий:
- Убедитесь, что используемый тип газа
соответствует данным на заводской
табличке котла.
- Откройте все двери и окна.
- Убедитесь, что в помещении нет искр или
открытого пламени.
- Проверьте газогорелочную часть котла на
герметичность. Для этого при перекрытом
(выключенном) клапане подачи газа
перекройте и снова откройте основной
газовый кран. В течение 10 мин счетчик
не должен регистрировать расхода газа.
Электропитание
- Убедитесь, что напряжение и частота
сети электропитания соответствуют
характеристикам котла (см. заводскую
табличку).
- Убедитесь, что заземление выполнено
надлежащим образом.

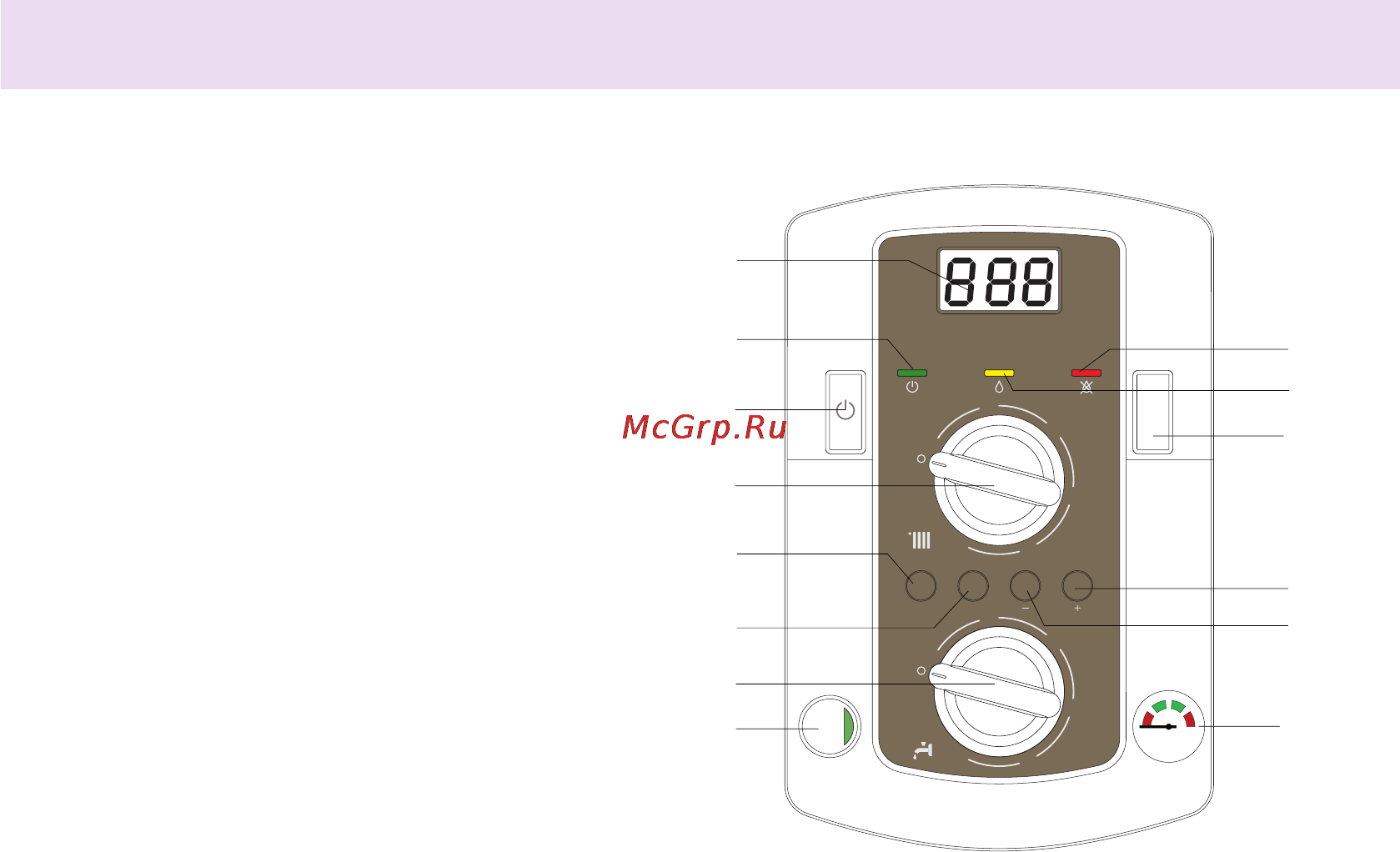

Панель управления
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK ESC
bar
1
3
2
14
13
12
11
10
9
1
2
5
6
3
4
7
8
1. ДИСПЛЕЙ
2. зеленый цвет вел ON/OFF (ВКЛ/ВЫКЛ)
3. К
НОПКА ON/OFF (ВКЛ/ВЫКЛ)
4. Р
УКОЯТКА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ РАБОТЫ
(
ОТОПЛЕНИЕ - ГВС) И РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ В
КОНТУРЕ ОТОПЛЕНИЯ
5. КНОПКА MENU/OK (МЕНЮ/ВВОД – КНОПКА
НАСТРОЙКИ ПАРАМЕТРОВ И ПРОГРАММИРОВАНИЯ)
6. К
НОПКА ESC (ОТМЕНА)
7. Р
ЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОДЫ В КОНТУРЕ ГВС
8. К
НОПКА COMFORT + ЗЕЛЕНЫЙ СИД
9. МАНОМЕТР (ДАВЛЕНИЕ В КОНТУРЕ ОТОПЛЕНИЯ)
10. К
НОПКА УПРАВЛЕНИЯ И ПРОГРАММИРОВАНИЯ «–»
11. К
НОПКА УПРАВЛЕНИЯ И ПРОГРАММИРОВАНИЯ «+»
12. К
НОПКА RESET (СБРОС)
13. Желтый сид указывает на присутствие
пламени
14. К
РАСНЫЙ СИД УСТАНОВКИ В БЕЗОПАСНЫЙ РЕЖИМ
