Chaffoteaux PIGMA 25 CF [18/36] Ввод в эксплуатацию
![Chaffoteaux PIGMA 25 CF [18/36] Ввод в эксплуатацию](/views2/1073034/page18/bg12.png)
Ввод в эксплуатацию
18
Регулирование и ввод в действие
Режим автоматического принудительного
удаления воздуха (“АНТИВОЗДУХ”)
При первичном заполнении контура отопления
водой или при появлении большого количества
воздуха в системе можно включить режим
принудительного автоматического удаления
воздуха. Для этого нажмите и удерживайте кнопку
ESC (отмена) в течение 5 секунд. Котел будет
функционировать в этом режиме в течение 7
минут. После завершения цикла дисплей вернется
в исходное состояние.
Цикл можно повторить, или отключить, нажав
кнопку ESC (отмена). Нажимайте кнопку ESC до
тех пор, пока дисплей не вернется в исходное
состояние.

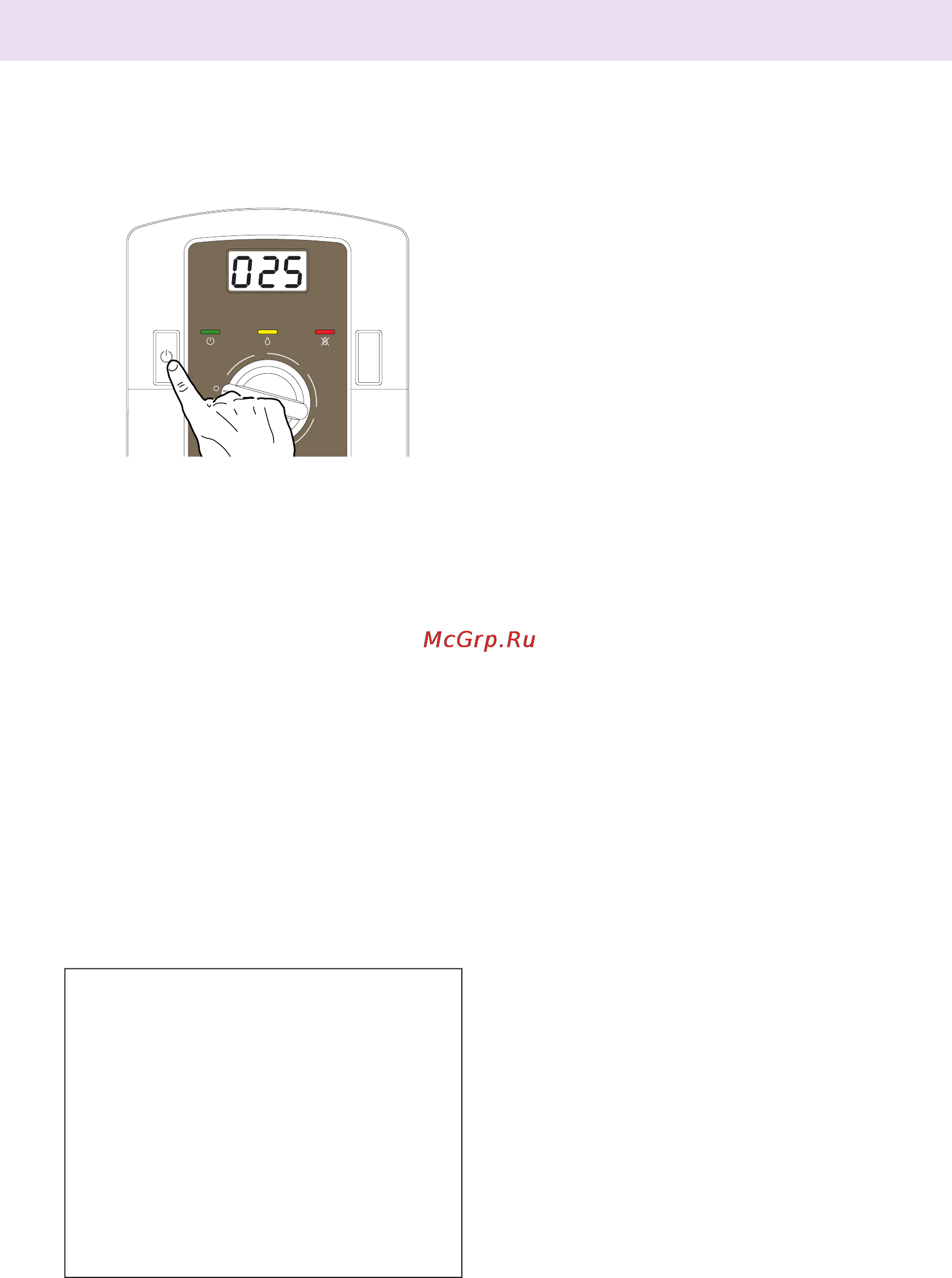

Включение котла
Чтобы включить котел, нажмите кнопку ON/
OFF (ВКЛ/ВЫКЛ) на панели управления. На
дисплее отображается:
Первый индикатор отображает режим
функционирования:
0 XX - Режим ожидания (текст на дисплее
указывает на выбранный режим
работы – зимний (отопление) или
летний (ГВС)
C XX - Отопление
c XX - Задержка отключения насоса в
режиме отопления
d XX - Горячее водоснабжение
Н XX - Задержка отключения насоса в
режиме ГВС
F XX - Режим защиты от замерзания (насос
работает)
- Режим защиты от замерзания
(горелка работает)
Второй и третий индикаторы отображают:
- температуру воды при отсутствии запроса
на отопление
- температуру воды в контуре отопления
- температуру воды в контуре ГВС
- температуру воды в режиме защиты от
замерзания.
Первый пуск в эксплуатацию
1. Убедитесь, что:
− Главный газовый вентиль перекрыт.
− Электрические соединения
выполнены. Еще раз убедитесь, что
зеленый (желтый) провод подключен
к надежному заземлению.
− Поднимите колпачок автоматического
воздухоотводчика циркуляционного
насоса с помощью отвертки.
− Убедитесь, что давление в системе (по
показаниям манометра) превышает 1
бар.
− Включите котел (нажмите кнопку ON/
OFF), затем нажмите кнопку MODE.
Котел будет находиться в режиме
ожидания.
− Запустите цикл принудительного
автоматического удаления воздуха из
контура отопления, для чего нажмите
и удерживайте 5 с кнопку ESC.
Запустится цикл продолжительностью
примерно 7 мин.
− По окончании проверьте, полностью
ли удален воздух из контура отопления,
если нет, повторите цикл.
− Стравите воздух из радиаторов.
− Откройте кран подачи холодной воды,
дождитесь полного удаления воздуха
из контура.
− Дымоход должен быть надлежащих
размеров и не содержать препятствий
для удаления продуктов сгорания.
−
Убедитесь в том, что открыты необходимые
вентиляционные отверстия в помещении
(они должны быть при установке по типу B).
2. Откройте газовый вентиль, проверьте на
герметичность все уплотнения: счетчик
не должен показывать расхода газа. При
наличии утечек устраните их.
3. Включить водонагревательную колонку,
выбрав зимний или летний режим.
6
5
4
3
2
1
R
