Ввод в эксплуатацию
21
Регулирование и ввод в действие
Режим автоматического принудительного
удаления воздуха (“АНТИВОЗДУХ”)
При первичном заполнении контура отопления
водой или при появлении большого количества
воздуха в системе можно включить режим
принудительного автоматического удаления
воздуха. Для этого нажмите и удерживайте кнопку
ESC (отмена) в течение 5 секунд. Котел будет
функционировать в этом режиме в течение 7
минут. После завершения цикла дисплей вернется
в исходное состояние.
Цикл можно повторить, или отключить, нажав
кнопку ESC (отмена). Нажимайте кнопку ESC до
тех пор, пока дисплей не вернется в исходное
состояние.
Включение котла
Включите котел, нажав кнопку ON/OFF (ВКЛ/
ОТКЛ) на панели управления. На дисплее
высветится следующее:

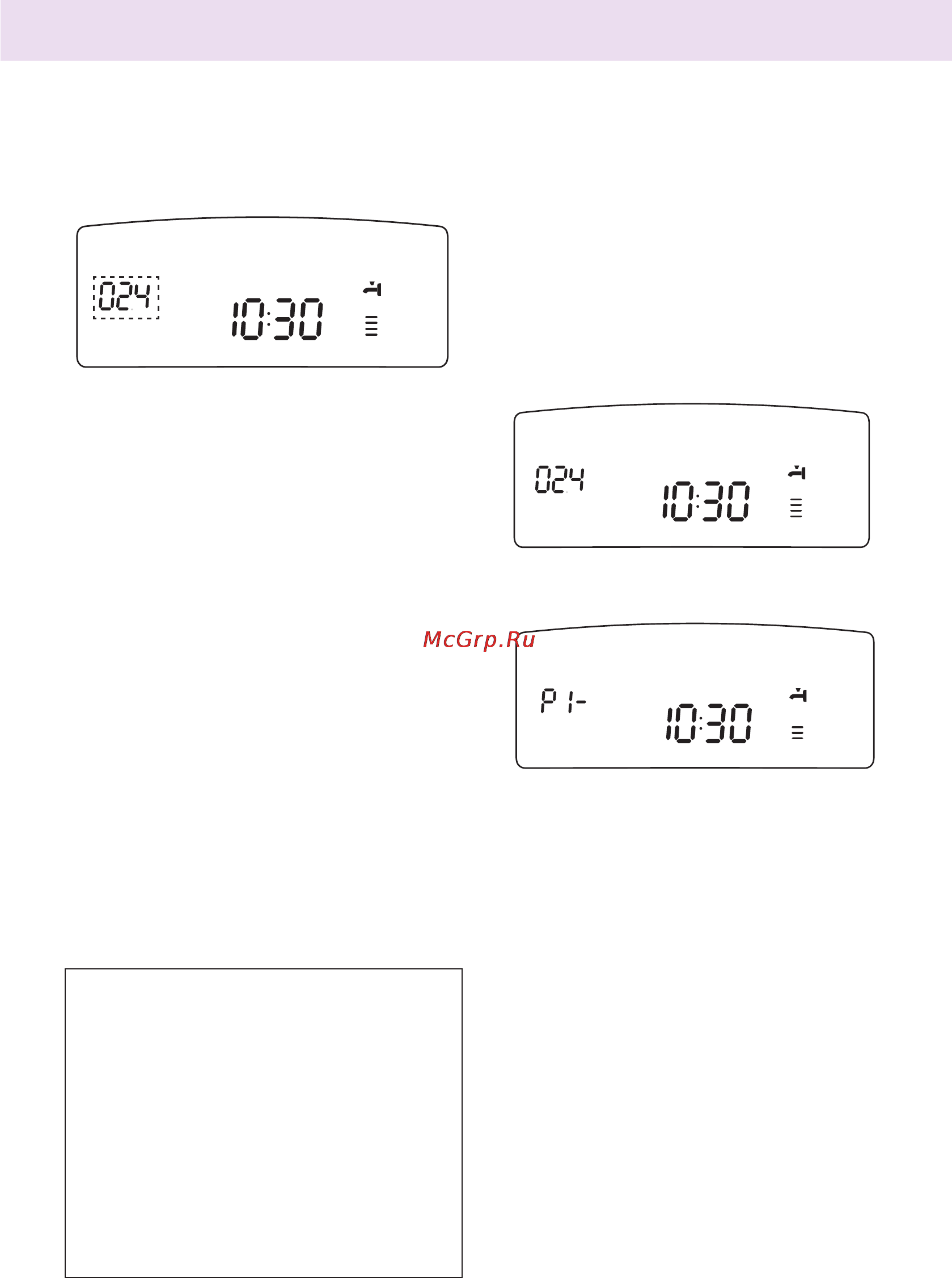

Режим функционирования отображается с
помощью трех
индикаторов (см. рисунок).
Первый индикатор отображает режим
функционирования:
0 XX - Режим ожидания (текст на дисплее
указывает на выбранный режим
работы – зимний (отопление) или
летний (ГВС)
C XX - Отопление
c XX - Задержка отключения насоса в
режиме отопления
d XX - Горячее водоснабжение
Н XX - Задержка отключения насоса в
режиме ГВС
F XX - Режим защиты от замерзания (насос
работает)
- Режим защиты от замерзания
(горелка работает)
Второй и третий индикаторы отображают:
- температуру воды при отсутствии запроса
на отопление
- температуру воды в контуре отопления
- температуру воды в контуре ГВС
- температуру воды в режиме защиты от
замерзания.
Estate
bar
Первое включение
1. Убедитесь, чтобы:
- кран газа был закрыт;
- правильно было выполнено электрическое
соединение. В любом случае, убедитесь, чтобы
зеленый/желтый провод заземления был
подсоединен к эффективному оборудованию
заземления;
- приподнимите при помощи отвертки крышку
автоматического клапана вытяжки воздуха;
- указание давление оборудования на манометре
было выше 1 бар;
- включите котел (нажимая кнопку ON/OFF) и
выделите режим ожидания, если не требуется
работа ни сантехники, ни отопления;
- активизируйте цикл удаления воздуха,
нажимая кнопку ESC и удерживая ее 5
секунд.
Котел начнет цикл удаления воздуха,
который длится приблиз. 7 минут и может
быть прерван, если необходимо, нажимая
кнопку ESC.
- по завершении проверьте, чтобы из
оборудования был полностью выведен
воздух, и, в противном случае, повторите
операцию
- продуйте воздух радиаторов
- трубопровод слива продуктов сгорания
должен быть идентичным и без каких-либо
засорений.
- возможные необходимые вентиляционные
отверстия помещения должны быть открыты
(установки типа B).
2. Откройте кран газа и проверьте уплотнение
креплений, включая крепления котла,
убедитесь, чтобы счетчик не указывал на
проход газа. Устраните возможные утечки.
3. Введите котел в действие, выделяя
посредством кнопки MODE функцию
обогрева или производства теплой воды
санитарного пользования.
Disarezione in corso
bar
Летний режим
Estate
bar
Летний режим
Режим АНТИВОЗДУХ
